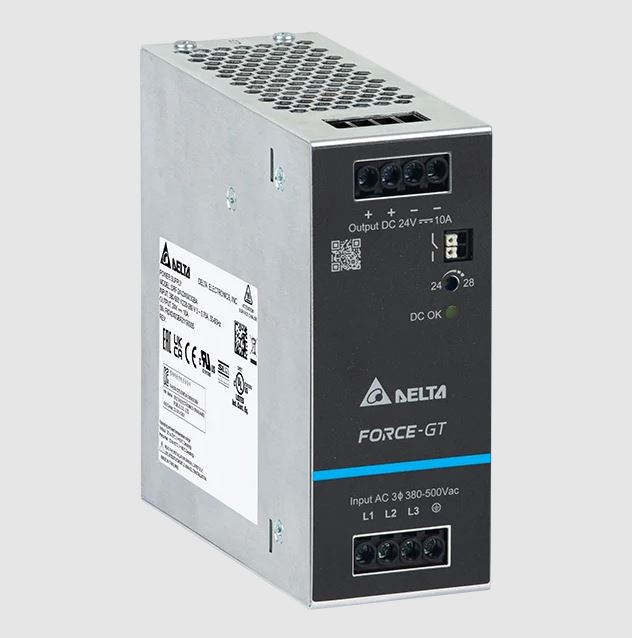

Источник питания, трехфазный, 24VDC / 10A, 240W; диапазон входных напряжений: 3x320 - 575VAC, габариты (мм): 50х124х125, вес 0,84 кг, монтаж: на DIN рейку
У поставщика
ПроизводительDelta Electronics
У поставщиков
1 шт.
шт
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт10 773,75 ₽
Сумма10 773,75 ₽
+ доплата 490,00 ₽
В наличии1 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийюрлицам и ИП
Заказ со склада «Склад 13» с этой позицией — 10 773,75 ₽. До заказа без доплаты не хватает 6 526,25 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
1 шт · Склад 13 · 10 773,75 ₽
Описание
Трехфазный источник питания Delta Electronics на 24 В постоянного тока. Модель выдает ток до 10 А и мощность 240 Вт, поддерживает входное напряжение от 3x320 до 575 В переменного тока. Компактный корпус монтируется на DIN-рейку. Подходит для промышленной автоматики и систем управления.
Технические характеристики
| MTBF | >700,000 hours (Telcordia SR-332) |
| Модель | DRF-24V240W3GBA |
| Охлаждение | Convection |
| Корпус | DIN rail module |
| Особенности | Adjustable Output, PFC |
| Высота эксплуатации | 0-2500m OVC III; 2500-6000m OVC II; up to 5000m per IEC/EN 62368-1 |
| Категория | DIN rail power supply |
| Тип монтажа | DIN rail (TS35) |
| Noise spl | <25dBA @1m |
| Время нарастания | 50ms typ |
| Вес кг | 0.84 |
| КПД, % | 89.5% |
| Тип входа | AC |
| КПД | 89.5% typ @ 3x400Vac and 3x500Vac; avg 89.5% @ 3x400Vac, 89.0% @ 3x500Vac |
| Испытание на удар | Non-operating IEC 60068-2-27, 50G, 11ms, 3 times per direction |
| Реле DC OK | 30V/1A resistive |
| Применение | ITE (Commercial), Laboratory |
| Время удержания | 20ms typ @ 3x400Vac, 40ms typ @ 3x500Vac |
| Вых. мощность | 240W max |
| Коэф. мощности | >0.50 @ 100% load |
| Torque limit | 5.4 Kgf.cm (4.7 lbf.in) |
| Мощность, Вт | 240W |
| Материал корпуса | Алюминий |
| Размеры мм | 124 x 50 x 125.3 |
| Светодиодный индикатор | Green LED DC OK |
| Время запуска | 1000ms typ |
| Тип разъема | винтовая клемма |
| Пусковой ток | 20A typ @ 3x400Vac, 25A typ @ 3x500Vac |
| Вых. ток | 0-10.0A |
| Снижение мощности | Vertical >55°C de-rate 3.33%/°C; Horizontal >40°C de-rate 2.5%/°C; 2-phase <2x380Vac de-rate 0.5%/V |
| Вибрационные испытания | Operating IEC 60068-2-6, 10-500Hz, 3G peak, 60min per axis |
| Орган сертификации | CB, CE, cULus, cURus, EAC, KC, SIQ, UKCA |
| Номер стандарта | 60950-1; 61010-1; 62368-1 |
| Класс эмиссии | Class B |
| Входные клеммы | 4 pins, rated 600V/30A |
| Ток утечки | <3.5mA @ 3x500Vac |
| Рег. линии | <40mV |
| Рег. нагрузки | <150mV |
| Размеры | 4.88" L x 1.97" W x 4.93" H (124.0mm x 50.0mm x 125.2mm) |
| Dynamic response | ±5% |
| Выходные клеммы | 4 pins, rated 600V/30A |
| Степень загрязнения | 2 |
| Signal terminals | 2 pins, rated 300V/12A |
| Сечение провода входа | AWG 18-10 |
| Описание | AC/DC DIN RAIL 24V 240W 3PHASE |
| Число выходов | 1 |
| Влагозащитное покрытие | Yes on PCBAs |
| Expected cap life | 10 years @ 24V/5A/40°C |
| Ripple noise pard | <100mVpp (20MHz) |
| Сечение провода выхода | AWG 16-10 |
| Wire gauge signal | AWG 20-16 |
| Напряжение выхода 1 | 24V |
| Гальваническая изоляция | Input-Output 4.0kVac; Input-Ground 2.0kVac; Output-Ground 1.5kVac; DC OK relay contact-Output 0.5kVac; DC OK relay contact-Ground 1.5kVac |
| Раб. влажность | 5-95% RH non-condensing |
| Напряжение изоляции | 4 kV |
| Макс. емк. нагр. | 10000µF |
| Защита от перегр. | 105-150% rated load current, continuous current limit, auto-recovery |
| Степень защиты | IP20 |
| Примечание | DRF-24V240W3GBA |
| Рабочая температура | -25°C ~ 70°C (With Derating) |
| Диапазон вх. частоты | 47-63Hz |
| Ном. входное напряжение | 3x380-500Vac |
| Сертиф. безоп. | CB, UL/cUL, CE, UKCA, SIQ Bauart, IEC/EN/BS EN 62477-1, EN 60204-1, UL 61010-1, etc. |
| Выходной ток, макс. | 10A |
| Диап. вх. DC | 450-800Vdc |
| Диапазон входного AC | 3x320-575Vac (3-phase) or 2x340-575Vac (2-phase) |
| Номин. вых. напр. | 24Vdc |
| Защита от перенапряжения | <35V, hiccup mode, non-latching auto-recovery |
| Тип упаковки | Штучный товар |
| Защита от КЗ | Hiccup mode, non-latching auto-recovery |
| Диап. темп. хр. | -40°C to +85°C |
| Диап. раб. темп. | -25°C to +70°C (3-phase), -25°C to +60°C (2-phase); cold start -40°C |
| Защита от перегрева | 60-80°C surrounding air temp @100% load, non-latching auto-recovery |
| Max power dissipation no load | <2.7W |
| Max power dissipation full load | <26.5W |
| Диапазон регулировки выходного напряжения | 24-28Vdc |
| Напряжение, В | 24 |
| Ток, А | 10 |
