DC-DC, DIN-рейка, 15Вт,вход 9…36В, выход 24В/0.63А, изоляция 1500В DC, 91х18х56.5мм, -40°С…+71°С
У поставщика
ПроизводительChinfa
КатегорияDC-DC преобразователи
У поставщиков
24 шт.
Цены поставщиков
Склад 16
В наличии:19 шт.
Срок поставки: до недели
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1 442,94 |
Склад 13
В наличии:5 шт
Срок поставки: до недели
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 2 507,92 |
| от 2 | 2 396,03 |
| от 3 | 2 304,89 |
| от 5 | 2 237,23 |
| от 9 | 2 186,91 |
Описание

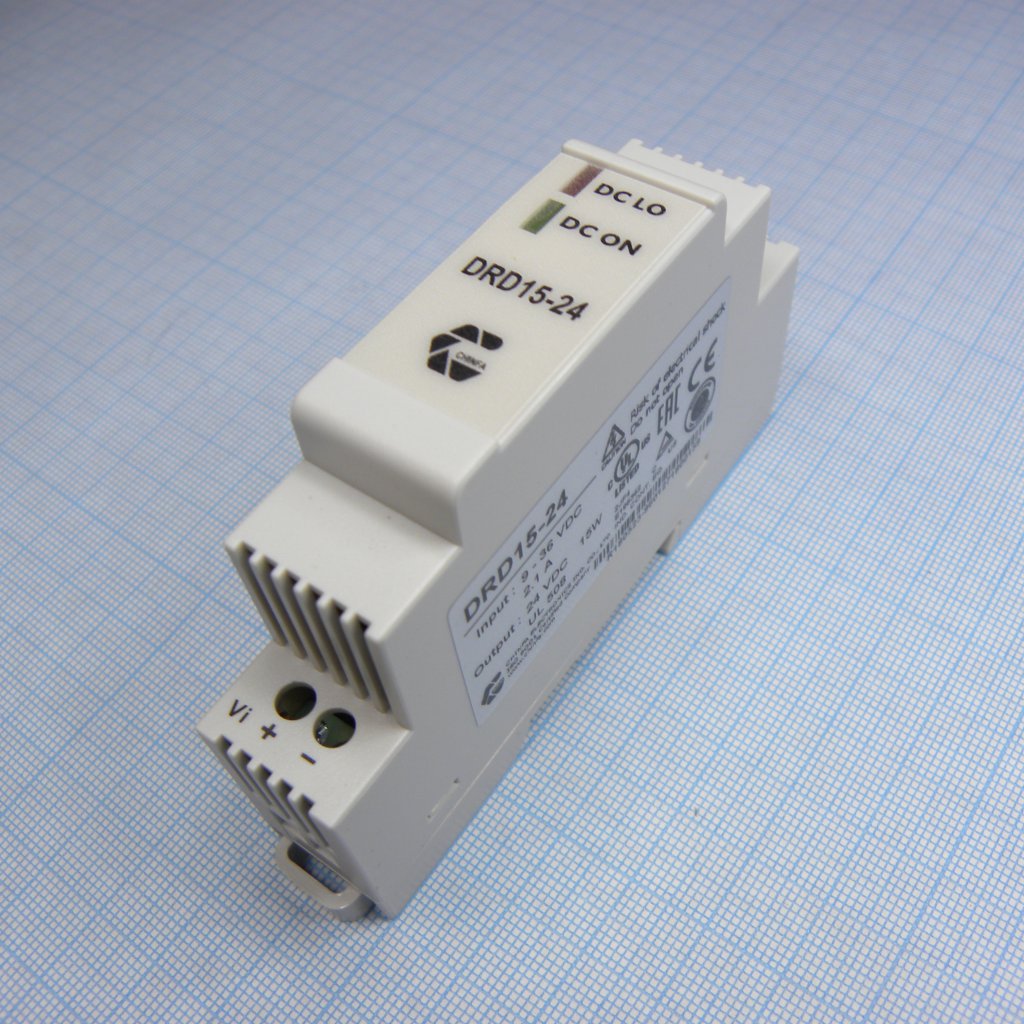

DC-DC преобразователь Chinfa DRD15-24 — промышленный модуль для монтажа на DIN-рейку мощностью 15 Вт. Обеспечивает стабилизированное выходное напряжение 24 В при токе 0,63 А, с широким диапазоном входного напряжения 9…36 В. Гальваническая изоляция 1500 В DC и рабочий диапазон температур от -40 до +71 °С позволяют применять его в системах автоматизации и распределённого электропитания. Компактный корпус 91х18х56,5 мм упрощает установку в шкафах управления.
Технические характеристики
| Модель | DRD15-24 |
| Серия | DRD15 |
| Корпус | DIN-rail mount |
| Тип монтажа | DIN rail |
| Гарантия | 3 years |
| Размеры | 91x18x56.5mm |
| КПД | 81% |
| Защита | short circuit protection |
| Тип выхода | single output |
| Вх. фильтр | internal input filter |
| Вых. мощность | 15W |
| Пульсации и шум | 100mVp-p |
| Вых. ток | 0.63A |
| Вых. напряжение | 24V DC |
| Размеры | 91х18х56.5мм |
| Рег. линии | ±0.5% |
| Рег. нагрузки | ±1% |
| Изоляция | 1500В DC |
| Мощность, Вт | 15 |
| Напр. изоляции | 1500V DC |
| Диап. вх. напр. | 9-36V DC |
| Частота перекл. | 100-200kHz |
| Switching regulator | Да |
| Сопр. изоляции | 1GΩ @ 500V DC |
| Входной ток без нагрузки | 0.54A |
| Емк. изоляции | 1000pF |
| Входной ток при полной нагрузке | 1.9A |
| Темп. коэф. | ±0.02%/°C |
| Допуск вых. напр. | ±1% |
| Voltage setpoint accuracy | ±1% |
| Диап. раб. темп. | -40°C to +71°C |
| Входное напряжение | 9…36В |
| Выходное напряжение | 24В |
| Тип | DC-DC преобразователь |
