AC-DC, 30Вт, вход 90…265V AC, 47…63Гц / 120...370V DC , выход 24В/1.25A, рег. вых=+15%Uном, изоляция 3000V AC, на DIN-рейку: 115х90х41мм, -40…+71°С
У поставщика
ПроизводительChinfa
КатегорияИсточники питания на DIN рейку
У поставщиков
266 шт.
шт
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 16срок до недели
Цена за шт3 314,42 ₽
дешевле всех
Сумма3 314,42 ₽
+ доплата 750,00 ₽
В наличии252 шт
+750,00 ₽ на каждый заказ со склада, в ценах позицийзаказ со склада от 100,00 ₽юрлицам и ИП
Склад 13срок до недели
Цена за шт3 776,50 ₽
Сумма3 776,50 ₽
+ доплата 490,00 ₽
В наличии14 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийюрлицам и ИП
от 2 — 3 634,79 ₽ (−4%)
Заказ со склада «Склад 16» с этой позицией — 3 314,42 ₽. К заказу с этого склада добавляется доплата 750,00 ₽ — одна на весь заказ, распределится по ценам его позиций.
1 шт · Склад 16 · 3 314,42 ₽
Описание

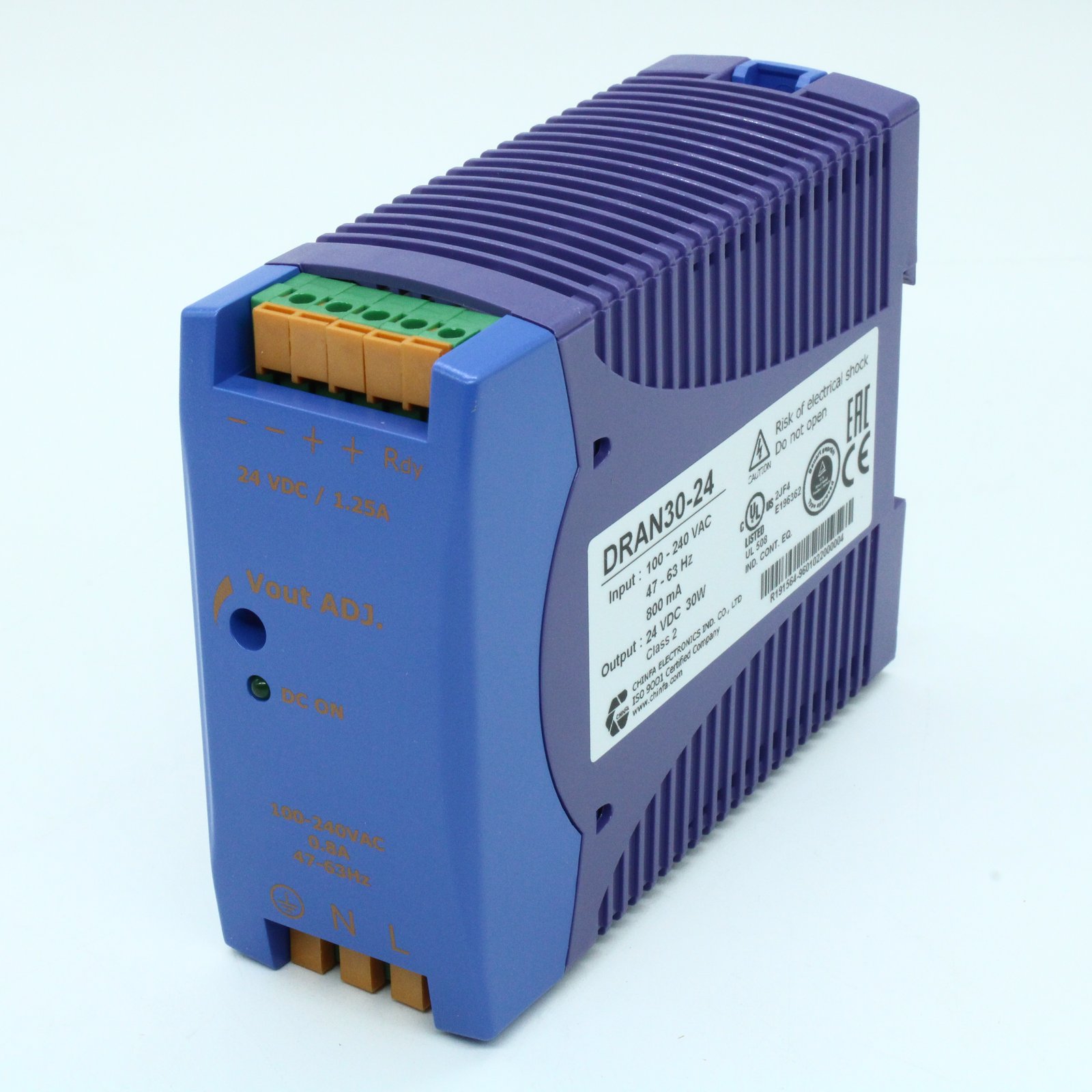

Преобразователь напряжения Chinfa DRAN30-24 — это промышленный AC-DC источник питания мощностью 30 Вт, предназначенный для монтажа на DIN-рейку. Модель обеспечивает стабилизированный выход 24 В при токе до 1,25 А и работает от широкого диапазона входных напряжений (90…265 В AC или 120…370 В DC). Устройство отличается высокой гальванической изоляцией 3000 В AC, возможностью регулировки выходного напряжения в пределах +15% от номинала и устойчивостью к экстремальным температурам от -40 до +71°С. Компактный корпус (115х90х41 мм) делает его удобным для установки в распределительных щитах и системах автоматизации.
Технические характеристики
| Серия | DRAN30 |
| Модель | DRAN30-24 |
| Выходное напряжение | 24В |
| Мощность | 30 Вт |
| КПД | 83% |
| Входное напряжение | 90…265V AC |
| Время удержания | 20ms |
| Исполнение | DIN rail mount |
| Материал корпуса | Пластик |
| Рабочая температура | -40…+71°С |
| MTBF | 300000h |
| RoHS | Соответствует |
| Reach | Соответствует |
| Удар | 15G, 11ms |
| Вес | 300g |
| Охлаждение | natural convection |
| Срок службы | 10 years |
| Тип монтажа | DIN rail |
| Гарантия | 3 years |
| Время нарастания | 50ms |
| Вибрация | 10...500Hz, 2G |
| Размеры | 115x90x41mm |
| MTBF | 300000h |
| Сечение провода | 0.5...2.5mm² |
| Описание | AC-DC power supply, 30W, DIN rail mount |
| Вх. мощность | 36W |
| Вых. мощность | 30W |
| Коэф. мощности | 0.5 |
| Время запуска | 500ms |
| Станд. ЭМС | EN 55022 Class B, EN 61000-3-2, EN 61000-3-3, EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-5, EN 61000-4-6, EN 61000-4-8, EN 61000-4-11 |
| Тип монтажа | DIN rail |
| Макс. время нарастания | 50ms |
| Тип клеммы | screw terminals |
| Сертификаты | CE, UL, cUL, TUV |
| Lifetime years | 10 years |
| Вых. ток | 1.25A |
| Вых. напряжение | 24V |
| Shock duration | 11ms |
| Гарантия, лет | 3 years |
| Тип. вес | 300g |
| Макс. калибр | 2.5mm² |
| Мин. калибр | 0.5mm² |
| Размеры | 115х90х41мм |
| Вх. частота | 47...63Hz |
| Макс. входная мощность | 36W |
| Рег. линии | ±0.5% |
| Рег. нагрузки | ±0.5% |
| Ширина | 90mm |
| Мин. время удержания | 20ms |
| Входное AC напряжение | 90...265V AC |
| Входное напряжение DC | 120...370V DC |
| Макс. вых. мощность | 30W |
| Выходная мощность, мин. | 0W |
| Коэффициент мощности мин. | 0.5 |
| Станд. безоп. | IEC/EN 60950-1, UL 60950-1 |
| Макс. время запуска | 500ms |
| Влажн. хранения | 10...95% RH |
| Изоляция | 3000V AC |
| Высота | 41mm |
| Длина | 115mm |
| Напр. изоляции | 3000V AC |
| Типовой КПД | 83% |
| Рабочая высота | 2000m |
| Раб. влажность | 20...90% RH |
| Макс. вых. ток | 1.25A |
| Мин. выходной ток | 0A |
| Макс. выходное напряжение | 24V |
| Мин. вых. напряжение | 24V |
| Ударное ускорение | 15G |
| Эл. прочность | 3000V AC |
| Макс. вх. частота | 63Hz |
| Мин. вх. частота | 47Hz |
| Диап. вх. напр. | 90...265V AC |
| Макс. регулировка линии | +0.5% |
| Мин. стабилизация по входу | -0.5% |
| Макс. регулировка нагрузки | +0.5% |
| Регулировка нагрузки мин. | -0.5% |
| Защита | short circuit protection, internal input filter, 3 years warranty |
| Темп. хранения | -40...+85°C |
| Частота перекл. | 100kHz |
| Бросковый ток входа | 30A |
| Макс. вх. напр. AC | 265V AC |
| Мин. вх. напр. AC | 90V AC |
| Макс. вх. напр. DC | 370V DC |
| Мин. вх. напр. DC | 120V DC |
| Сопр. изоляции | 100MΩ |
| Isolation voltage ac | 3000V AC |
| Ограничение выходного тока | 1.25A |
| Диапазон выходного тока | 0...1.25A |
| Номин. вых. мощность | 30W |
| Диап. вых. напр. | 24V |
| Макс. влажн. хр. | 95% RH |
| Мин. влажн. хр. | 10% RH |
| Вх. ток утечки | 0.75mA |
| Ном. вх. напр. | 100...240V AC |
| Раб. температура | -40...+71°C |
| Пульсации выходного напряжения | 100mV |
| Электрическая прочность изоляции, AC | 3000V AC |
| Высота эксплуатации макс. | 2000m |
| Макс. раб. влажность | 90% RH |
| Мин. раб. влажность | 20% RH |
| Выходной ток номин. | 1.25A |
| Номин. вых. напр. | 24V |
| Виброускорение | 2G |
| Макс. темп. хр. | +85°C |
| Мин. темп. хр. | -40°C |
| Макс. частота вибрации | 500Hz |
| Мин. частота вибрации | 10Hz |
| Входной пусковой ток макс. | 30A |
| Сопротивление изоляции мин. | 100MΩ |
| Допуск вых. напр. | ±1% |
| Макс. ток утечки входа | 0.75mA |
| Макс. раб. темп. | +71°C |
| Мин. раб. темп. | -40°C |
| Регулировка выходного напряжения | +15% of nominal |
| Output voltage ripple max | 100mV |
| Диапазон подстройки напряжения | ±10% |
| Тип. частота переключ. | 100kHz |
| Макс. отклонение выходного напряжения | +1% |
| Output voltage tolerance min | -1% |
| Output voltage trim range max | +10% |
| Output voltage trim range min | -10% |
