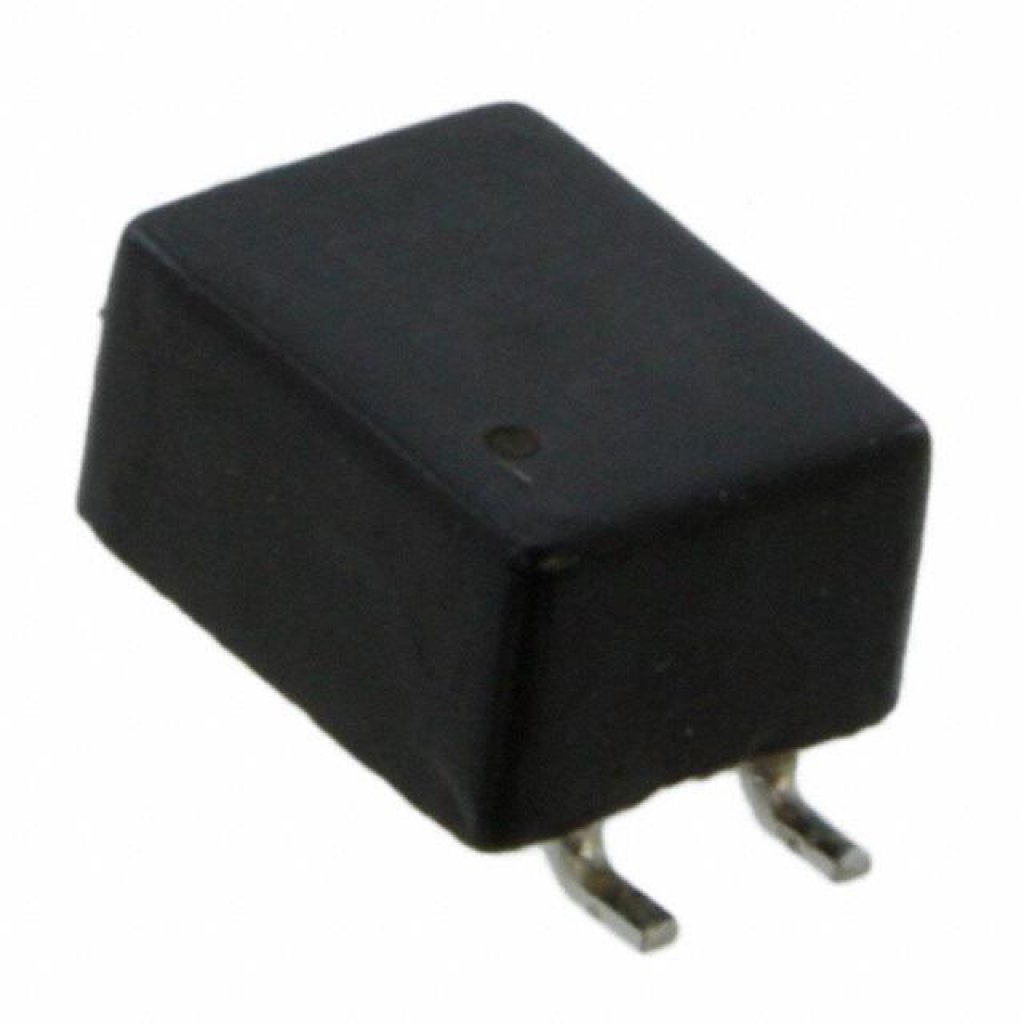

Дроссель DR331-513AE
У поставщика
У поставщиков
1 147 шт.
Норм. уп.: 1500
Цены поставщиков
Склад 13
В наличии:1 147 шт
Срок поставки: до недели
Норм. уп.: 1500
Минимальная партия: 12 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 58,64 |
| от 23 | 57,40 |
| от 46 | 55,73 |
| от 91 | 53,39 |
| от 181 | 50,69 |
Описание
Дроссель DR331-513AE производства Bourns представляет собой компактный SMD-компонент для поверхностного монтажа. Предназначен для подавления высокочастотных помех и фильтрации в цепях питания. Отличается низким профилем и подходит для применения в портативной электронике и устройствах с ограниченным пространством на плате.
Технические характеристики
| Серия | DR331 |
| Корпус | DR331 Series Surface Mount |
| Тип монтажа | SMD |
| Terminal | Cu/Ni/Sn (RoHS compliant) |
| Упаковка | 1500 pcs per 13 inch reel |
| Размеры | Ширина: 7.30 mm (typ); Высота: 5.40 ±0.3 mm; Длина: 9.00 ±0.3 mm; Шаг выводов: 2.54 mm (typ) |
| Индуктивность | 51.0µH ±25% |
| Описание | Surface Mount Data Line Choke |
| Артикул | DR331-513AE |
| Применение | Suppression of EMI in data and signal lines |
| Winding type | Sector |
| Ном. ток | 0.5A |
| Ном. напряжение | 80Vdc/42Vac |
| Соотв. RoHS | Да |
| Solder profile | Max temperature: 260°C; Time above 200C: 70 seconds max; Time above 230C: 50 seconds max; Time above 255C: 10 seconds max |
| Нагрев | 30°C max at rated current |
| Сопротивление DC макс. | 2.00Ω |
| Leakage inductance | 0.50µH |
| Импеданс на 100 МГц | 0.30Ω |
| Примечание | 51uH 500mA |
| Раб. температура | -40°C to +125°C |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Термостойкость пайки | 260°C, 10 sec |
| Описание (англ.) | Ind Data Line Ferrite Choke 51uH 25% 100KHz 500mA T/R |
