Программируемый источник питания 3-х канальный 30В 3А / 30В 3А / 5В 3А 195Вт
У поставщика
ПроизводительRigol
КатегорияМногоканальные
У поставщиков
1 шт.
Цены поставщиков
Склад 13
В наличии:1 шт
Срок поставки: до недели
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 82 432,93 |
Описание

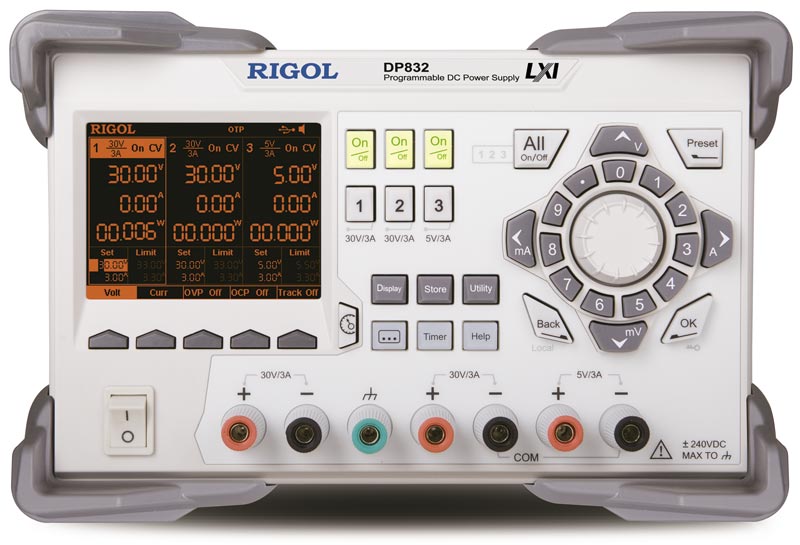

Программируемый источник питания Rigol DP832 — трёхканальная модель с выходами 30В 3А, 30В 3А и 5В 3А, суммарной мощностью 195 Вт. Оснащён цифровым управлением и высокоточной стабилизацией напряжения и тока. Подходит для лабораторных работ, тестирования электроники и ремонта устройств.
Технические характеристики
| Серия | DP800 |
| Модель | DP832 |
| Мощность | 521 Вт |
| Пульсации и шум | Диап. частот: 20Hz to 20MHz; Normal mode current: <2mArms; Normal mode voltage: <350uVrms/2mVpp |
| Type | Transceiver |
| Вес | 10.5kg |
| Дисплей | 3.5 inch TFT display |
| Особенности | Standard timing output, Built-in V,A,W measurements and waveform display, Independent control for each channel, Timer and delay output (standard), Recorder/analyzer/monitor/trigger (optional) |
| Dc output | Ch1: Ocp: 1mA to 3.3A; Ovp: 10mV to 33V; Ток, А: 0 to 3A; Напряжение, В: 0 to 30V; Ch2: Ocp: 1mA to 3.3A; Ovp: 10mV to 33V; Ток, А: 0 to 3A; Напряжение, В: 0 to 30V; Ch3: Ocp: 1mA to 3.3A; Ovp: 10mV to 5.5V; Ток, А: 0 to 3A; Напряжение, В: 0 to 5V |
| Stability | Ch1: Ток, А: 0.05% + 2mA; Напряжение, В: 0.02% + 2mV; Ch2: Ток, А: 0.05% + 2mA; Напряжение, В: 0.02% + 2mV; Ch3: Ток, А: 0.05% + 2mA; Напряжение, В: 0.01% + 1mV |
| Размеры | 239mm x 157mm x 418mm |
| Разрешение | Дисплей: Ch1: Ток, А: 1mA; Напряжение, В: 1mV; Ch2: Ток, А: 1mA; Напряжение, В: 1mV; Ch3: Ток, А: 1mA; Напряжение, В: 1mV; Readback: Ch1: Ток, А: 0.1mA; Напряжение, В: 0.1mV; Ch2: Ток, А: 0.1mA; Напряжение, В: 0.1mV; Ch3: Ток, А: 0.1mA; Напряжение, В: 0.1mV; Programming: Ch1: Ток, А: 1mA; Напряжение, В: 1mV; Ch2: Ток, А: 1mA; Напряжение, В: 1mV; Ch3: Ток, А: 1mA; Напряжение, В: 1mV |
| Описание | Programmable Linear DC Power Supply, 3 outputs, 30V/3A || 30V/3A, 5V/3A, total power up to 195W |
| Environment | Высота эксплуатации: Below 1500m; Влажность: 5% to 80% relative humidity; Метод охлаждения: Fan Cooling; Темп. хранения: -40C to 70C; Раб. температура: 0C to 40C |
| Total power | 195W |
| Mounting Type | Surface Mount |
| Io interfaces | Lan: 1; Rs232: 1; Usb gpib: 1 (Option); Usb host: 1; Digital io: 1; Usb device: 1 |
| Package / Case | 28-LCC (J-Lead) |
| Annual accuracy | Readback: Ch1: Ток, А: 0.15% + 5mA; Напряжение, В: 0.05% + 10mV; Ch2: Ток, А: 0.15% + 5mA; Напряжение, В: 0.05% + 10mV; Ch3: Ток, А: 0.15% + 5mA; Напряжение, В: 0.1% + 5mV; Programming: Ch1: Ток, А: 0.2% + 5mA; Напряжение, В: 0.05% + 20mV; Ch2: Ток, А: 0.2% + 5mA; Напряжение, В: 0.05% + 20mV; Ch3: Ток, А: 0.2% + 5mA; Напряжение, В: 0.1% + 5mV; Температура: 25C +/- 5C |
| Voltage - Supply | 4.75V ~ 5.25V |
| Ovp ocp accuracy | 0.5% + 0.5V / 0.5% + 0.5A |
| Описание | IC TRANSCEIVER 28PLCC |
| Количество каналов | 3 |
| Нестабильность по нагрузке | Ток, А: <0.01% + 250uA; Напряжение, В: <0.01% + 2mV |
| Функции защиты | OVP, OCP, OTP |
| Operating Temperature | 0°C ~ 70°C |
| Linear regulation rate | Ток, А: <0.01% + 250uA; Напряжение, В: <0.01% + 2mV |
| Supplier Device Package | 28-PLCC (11.43x11.43) |
| Command processing time | <118ms |
| Transient response time | <50us for output voltage to recover to within 15mV following a change in output current from full load to half load or vice versa |
| Тип упаковки | Штучный товар |
| Temperature coefficient per c | Ch1: Ток, А: 0.01% + 2mA; Напряжение, В: 0.01% + 5mV; Ch2: Ток, А: 0.01% + 2mA; Напряжение, В: 0.01% + 5mV; Ch3: Ток, А: 0.01% + 2mA; Напряжение, В: 0.01% + 2mV |
| Voltage programming control speed | Ch1: Fall no load: <400ms; Rise no load: <33ms; Fall full load: <46ms; Rise full load: <50ms; Ch2: Fall no load: <400ms; Rise no load: <38ms; Fall full load: <46ms; Rise full load: <50ms; Ch3: Fall no load: <100ms; Rise no load: <14ms; Fall full load: <24ms; Rise full load: <15ms |
