Катушка постоянной индуктивности низкопрофильная 100кГц 0.52мОм
У поставщика
ПроизводительCOILS
У поставщиков
164 шт.
Норм. уп.: 164
Цены поставщиков
Склад 13
В наличии:164 шт
Срок поставки: до недели
Норм. уп.: 164
Минимальная партия: 4 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 192,43 |
| от 5 | 189,34 |
| от 9 | 185,18 |
| от 17 | 179,01 |
| от 33 | 169,35 |
Описание

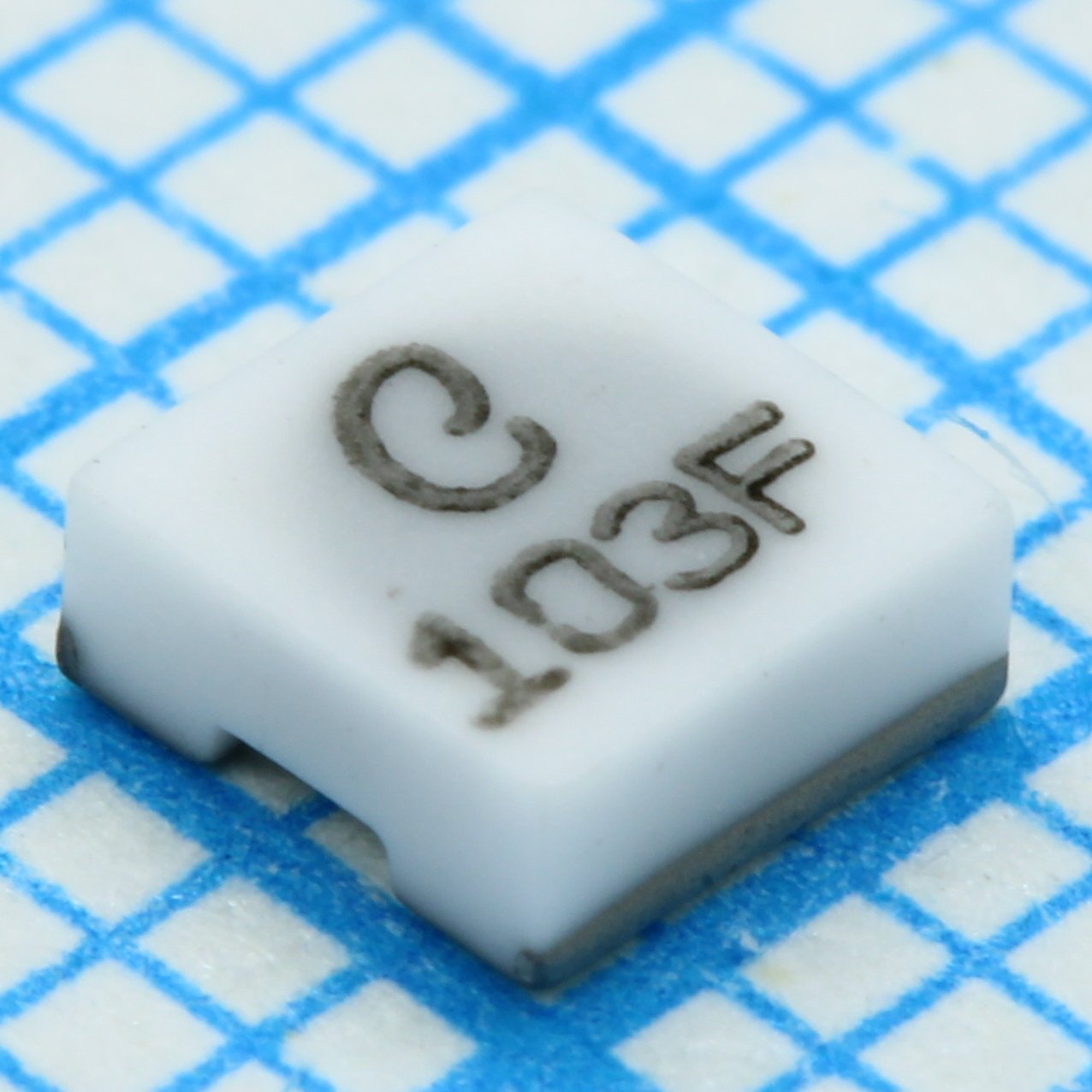

Катушка постоянной индуктивности низкопрофильная от производителя COILS. Выполнена в SMD-корпусе, имеет индуктивность 10 мкГн и рассчитана на ток до 750 мА при сопротивлении 0,52 мОм. Подходит для применения в компактных блоках питания и фильтрах бытовой электроники.
Технические характеристики
| DCR | 0.52Ohms |
| Srf | 40MHz |
| Irms | 0.75A |
| Ток насыщения | 0.80A |
| Серия | DO3314 |
| Вес | 45.9-50.2mg |
| Макс. DCR | 0.52Ohms |
| Корпус | SMD |
| AEC-Q200 | Да |
| Тип монтажа | SMD |
| Частота | 100kHz |
| Упаковка | 1000/7" reel; 3500/13" reel |
| Размеры | 3.3mm x 3.3mm x 1.4mm |
| Индуктивность | 10µH |
| Сопротивление | 0.52Ohms |
| Ширина ленты | 12mm |
| Артикул | DO3314-103MLC |
| Выводы | RoHS compliant silver-palladium-platinum-glass frit |
| Pocket depth | 1.37mm |
| Материал сердечника | Ferrite |
| Ном. ток | 0.75A |
| Pocket spacing | 8mm |
| Соотв. RoHS | Да |
| Tape thickness | 0.23mm |
| Ток насыщения | 0.80A |
| Допуск индуктивности | ±20% |
| Примечание | 10uH 750mA |
| Reflow soldering heat | Max three 40 second reflows at +260°C |
| Inductance test voltage | 0.1Vrms |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Maximum part temperature | +125°C |
| Inductance test frequency | 100kHz |
| Уровень чувствительности к влаге | MSL 1 |
| Диап. раб. темп. | -40°C to +85°C |
| Storage temperature component | -40°C to +125°C |
| Storage temperature tape reel | -40°C to +80°C |
