DMP1005UFDF-7
У поставщика
ПроизводительDIODES
КатегорияТранзисторы полевые (FETs, MOSFETs)
У поставщиков
3 шт.
шт
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 39срок до недели
Цена за шт19,03 ₽
Сумма57,09 ₽
В наличии3 шт
от 3 штюрлицам и ИП
3 шт · Склад 39 · 57,09 ₽
Описание

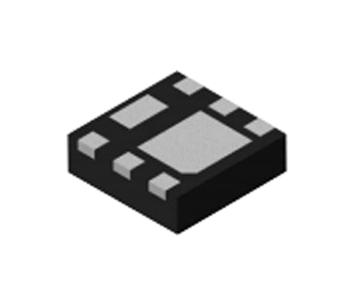

Мосфет P-Channel от DIODES в компактном корпусе U-DFN2020-6 для поверхностного монтажа. Рассчитан на напряжение сток-исток 12 В и постоянный ток до 26 А, сопротивление открытого канала — всего 8,5 мОм. Подходит для коммутации нагрузок в портативной и бытовой электронике, системах питания и защитных цепях.
Технические характеристики
| Тип FET | P-канал |
| Vgs (Макс.) | ±8V |
| Технология | MOSFET (Metal Oxide) |
| Тип монтажа | поверхностный монтаж |
| Корпус | 6-UDFN Exposed Pad |
| Описание | MOSFET P-CH 12V 26A 6UDFN |
| Пороговое напряжение Vgs (Макс.) при Id | 1V @ 250µA |
| Рабочая температура | -55°C ~ 150°C (TJ) |
| Сопротивление Rds вкл. (Макс.) при Id, Vgs | 8.5mOhm @ 5A, 4.5V |
| Рассеиваемая мощность (Макс.) | 2.1W (Ta) |
| Корпус по производителю | U-DFN2020-6 (Type F) |
| Заряд затвора (Qg) (Макс.) при Vgs | 47 nC @ 8 V |
| Напряжение сток-исток (Vdss) | 12 V |
| Входная емкость (Ciss) (Макс.) при Vds | 2475 pF @ 6 V |
| Напряжение управления (Макс. Rds вкл., Мин. Rds вкл.) | 1.8V, 4.5V |
| Непрерывный ток стока (Id) при 25 °C | 26A (Tc) |
| Тип | MOSFET |
