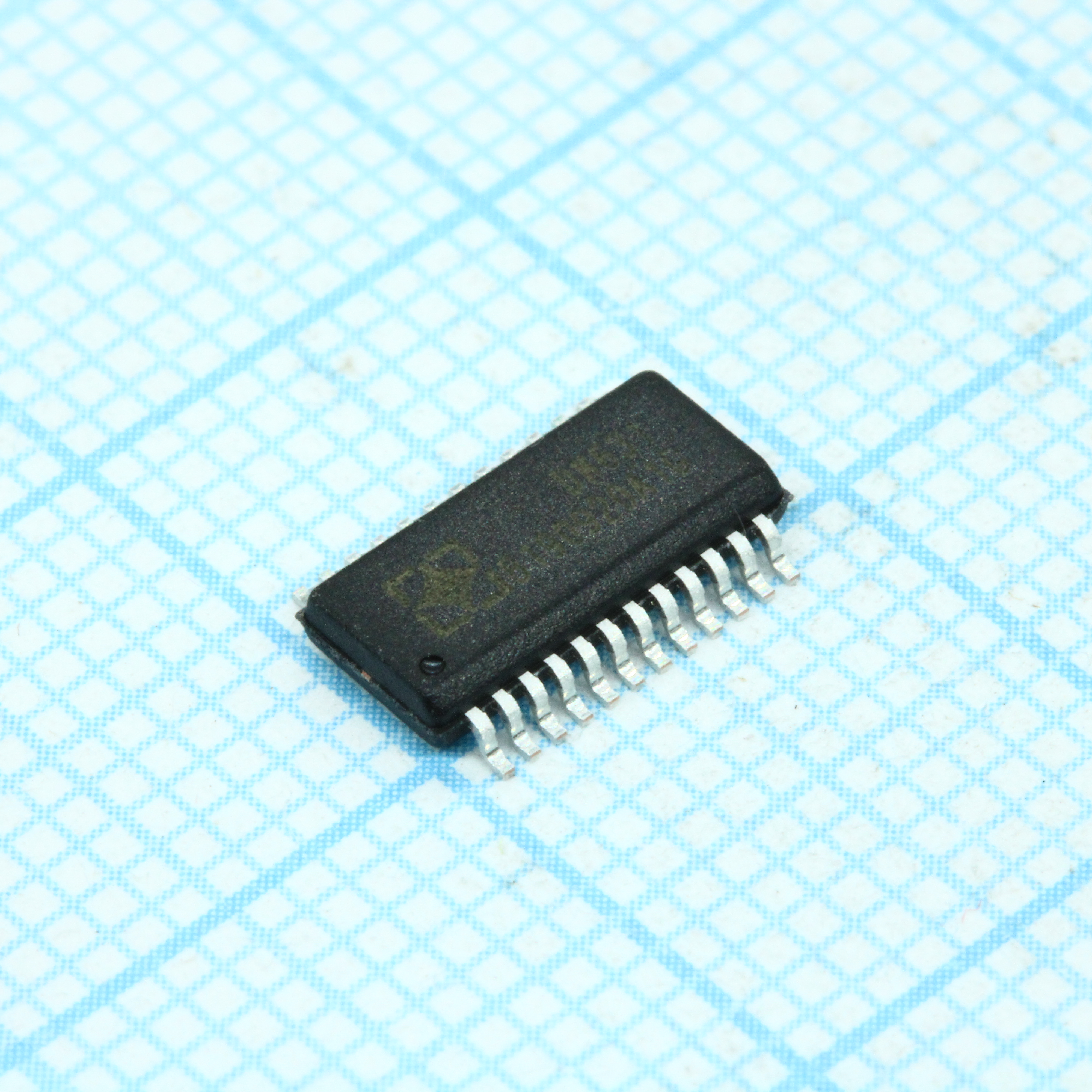

Драйвер Led, 16 каналов DM631(SOP24)
У поставщика
ПроизводительSITI
КатегорияМикросхемы
У поставщиков
204 шт.
Норм. уп.: 100
Цены поставщиков
Склад 13
В наличии:204 шт
Срок поставки: до недели
Норм. уп.: 100
Минимальная партия: 4 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 269,58 |
| от 10 | 253,16 |
| от 19 | 239,79 |
| от 38 | 229,83 |
| от 100 | 222,42 |
Описание
Драйвер LED на 16 каналов от производителя SITI. Микросхема выполнена в компактном корпусе SOP24 и поставляется на ленте в катушке. Подходит для управления светодиодными индикаторами и матрицами в промышленной автоматике и бытовой электронике.
Технические характеристики
| Outputs | 16 open-drain constant current sink outputs |
| Корпус | SOP24 |
| Каналы | 16 |
| Тип монтажа | SMD |
| Описание | 16-channel constant current LED driver with programmable PWM outputs |
| Артикул | DM631 |
| Производитель | Silicon Touch Technology Inc. |
| Корпус | SOP24 |
| Разрешение ШИМ | 12-bit (4096 steps) |
| Logic input low | 0V to 0.2*VCC |
| Logic input high | 0.8*VCC to VCC |
| Pwm clock source | selectable internal/external PWM reference clock |
| Pwm refresh rate | 4.4kHz |
| Hold time dai min | 10ns |
| Hold time lat min | 10ns |
| Available packages | SOP24, SOP24B, SSOP24, TSSOP24E, QFN32 |
| Led open detection | built-in real-time |
| Setup time dai min | 10ns |
| Setup time lat min | 10ns |
| Dck pulse width min | 15ns |
| Lat pulse width min | 15ns |
| Макс. такт. частота | 25MHz |
| Диапазон выходного тока | 5mA to 90mA |
| Диапазон питания | 3.3V to 5.5V |
| Примечание | SOP24 |
| Input voltage absolute | -0.3V to VCC+0.3V |
| Output current setting | external resistor between REXT and GND |
| Max pwm clock frequency | 25MHz |
| Power dissipation sop24 | 2.45W |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Output voltage driver on | 1.0V to 0.5*VCC |
| Thermal resistance sop24 | 51°C/W |
| Диап. темп. хр. | -55°C to 150°C |
| Ground terminal current max | 1600mA |
| Диап. раб. темп. | -40°C to 85°C |
| Output current absolute max | 100mA |
| Output voltage absolute max | 17V |
| Абс. макс. напряжение питания | 7.0V |
| Описание (англ.) | LED Driver, 16 channel |
| Частота внутр. генератора | 18MHz typ, 14.4MHz min, 21.6MHz max |
