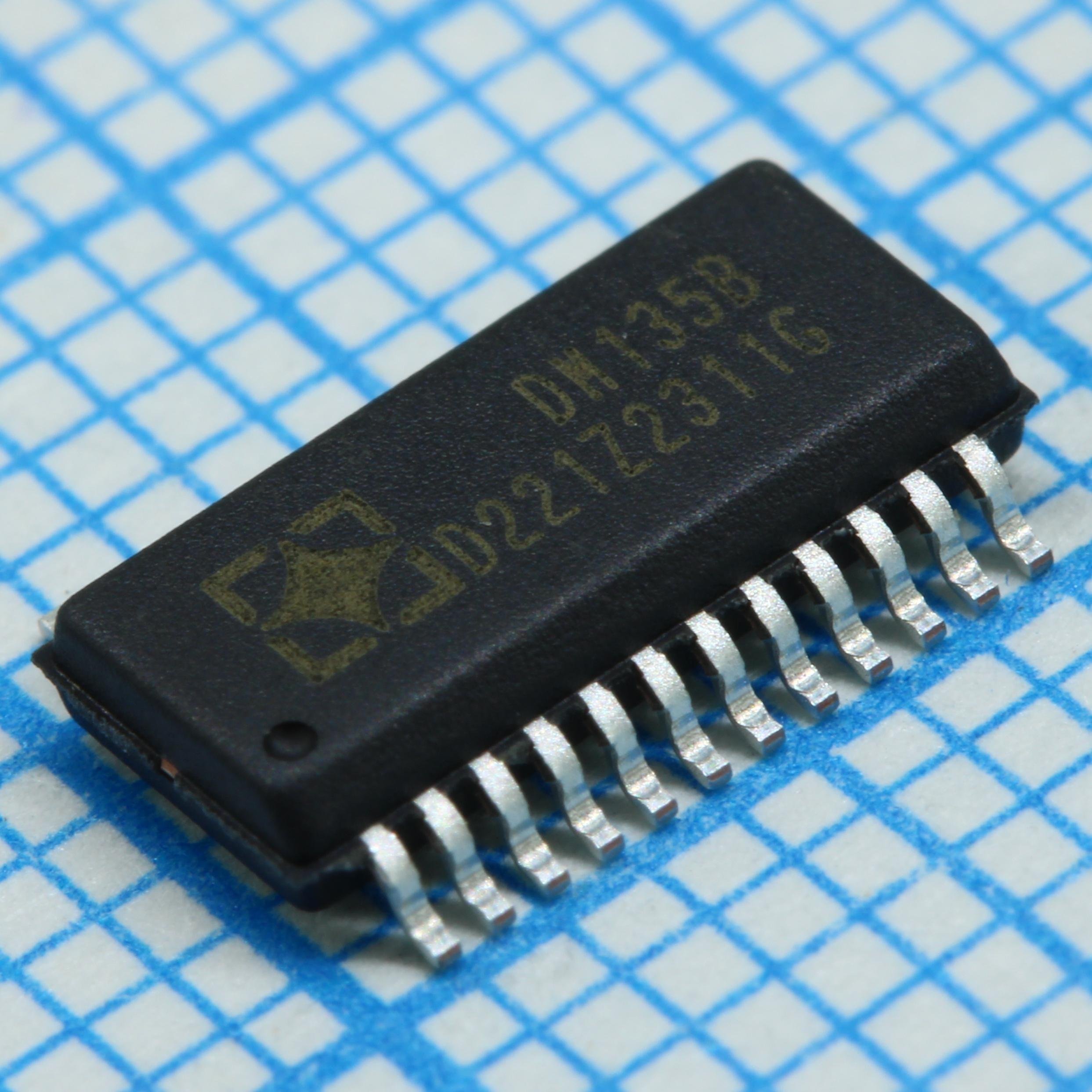

Микросхемы импортные / LED Drivers / кол-во каналов 16, Uпит=3,3~5,0В, Uключей=до 17В, Iвых=20~60 mA, внешний резистор, рабочая температура от -40 до +85 / DM135B (SSOP24) / SSOP24
У поставщика
ПроизводительSITI
КатегорияУправление светодиодами (драйвера)
У поставщиков
2 087 шт.
Норм. уп.: 2500
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт88,50 ₽
Сумма885,00 ₽
+ доплата 490,00 ₽
В наличии1 767 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 10 штюрлицам и ИП
от 83 — 83,11 ₽ (−6%)
Заказ со склада «Склад 13» с этой позицией — 885,00 ₽. До заказа без доплаты не хватает 16 415,00 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
10 шт · Склад 13 · 885,00 ₽
Описание
Микросхема DM135B производства SITI представляет собой 16-канальный LED-драйвер с постоянным током. Предназначена для управления светодиодными индикаторами и матрицами. Ток на выходе каждого канала задается внешним резистором и может составлять от 20 до 60 мА. Устройство работает при напряжении питания 3,3–5,0 В и обеспечивает коммутацию нагрузки до 17 В, сохраняя работоспособность в диапазоне температур от -40 до +85 °C.
Технические характеристики
| Тип | драйвер светодиодов |
| Корпус | SSOP24 |
| Тип монтажа | SMD |
| Артикул | DM135B |
| Рассеиваемая мощность | 1.39W (SSOP-24 : Ta=25°C) |
| Hold time data min | 5ns |
| Количество каналов | 16 |
| Макс. вых. ток | 60mA |
| Мин. выходной ток | 5mA |
| Выходной ток, тип. | 20mA |
| Макс. выходное напряжение | 17V |
| Макс. напр. пит. | 5.5V |
| Мин. напр. пит. | 3.0V |
| Напряжение питания тип. | 5.0V |
| Тепловое сопротивление | 90.2°C/W (SSOP-24) |
| Макс. тактовая частота | 25MHz |
| Setup time data min | 10ns |
| Диапазон выходного тока | 20~60mA |
| Pull up resistor max | 600KΩ |
| Pull up resistor min | 150KΩ |
| Pull up resistor typ | 300KΩ |
| Setup time latch min | 15ns |
| Clock pulse width min | 15ns |
| External resistor typ | 900Ω |
| Входное напряжение низкого уровня, макс. | 0.3VDD |
| Latch pulse width min | 15ns |
| Ток питания включённого состояния макс. | 28mA |
| Supply current on typ | 14mA |
| Входное напряжение высокого уровня, мин. | 0.7VDD |
| Макс. низкое выходное напряжение | 0.4V |
| Pull down resistor max | 400KΩ |
| Pull down resistor min | 100KΩ |
| Pull down resistor typ | 200KΩ |
| Ток питания выключенного состояния макс. | 4mA |
| Supply current off typ | 2mA |
| Диапазон внешнего резистора | 300Ω~3KΩ |
| Мин. высокий уровень выходного напряжения | 4.6V |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -55°C |
| Макс. раб. темп. | 85°C |
| Мин. раб. темп. | -40°C |
| Стабилизация выходного напряжения | 0.1~0.5 %/V |
| Стабилизация напряжения питания | 1~3 %/V |
| Макс. ток утечки | 1.0uA |
| Output current fall time max | 60ns |
| Output current fall time min | 15ns |
| Output current fall time typ | 30ns |
| Output current rise time max | 100ns |
| Output current rise time min | 25ns |
| Output current rise time typ | 50ns |
| Reference voltage regulation | ±1 %/KΩ |
| Propagation delay clk sout max | 25ns |
| Propagation delay clk sout typ | 20ns |
| Constant current matching bit to bit | ±4.0% @ IOUT = 20 ~ 60mA, ±6.0% @ IOUT = 5 ~ 20mA |
| Propagation delay enable outn hl max | 60ns |
| Propagation delay enable outn hl typ | 30ns |
| Propagation delay enable outn lh max | 40ns |
| Propagation delay enable outn lh typ | 20ns |
| Constant current matching chip to chip | ±10.0% |
