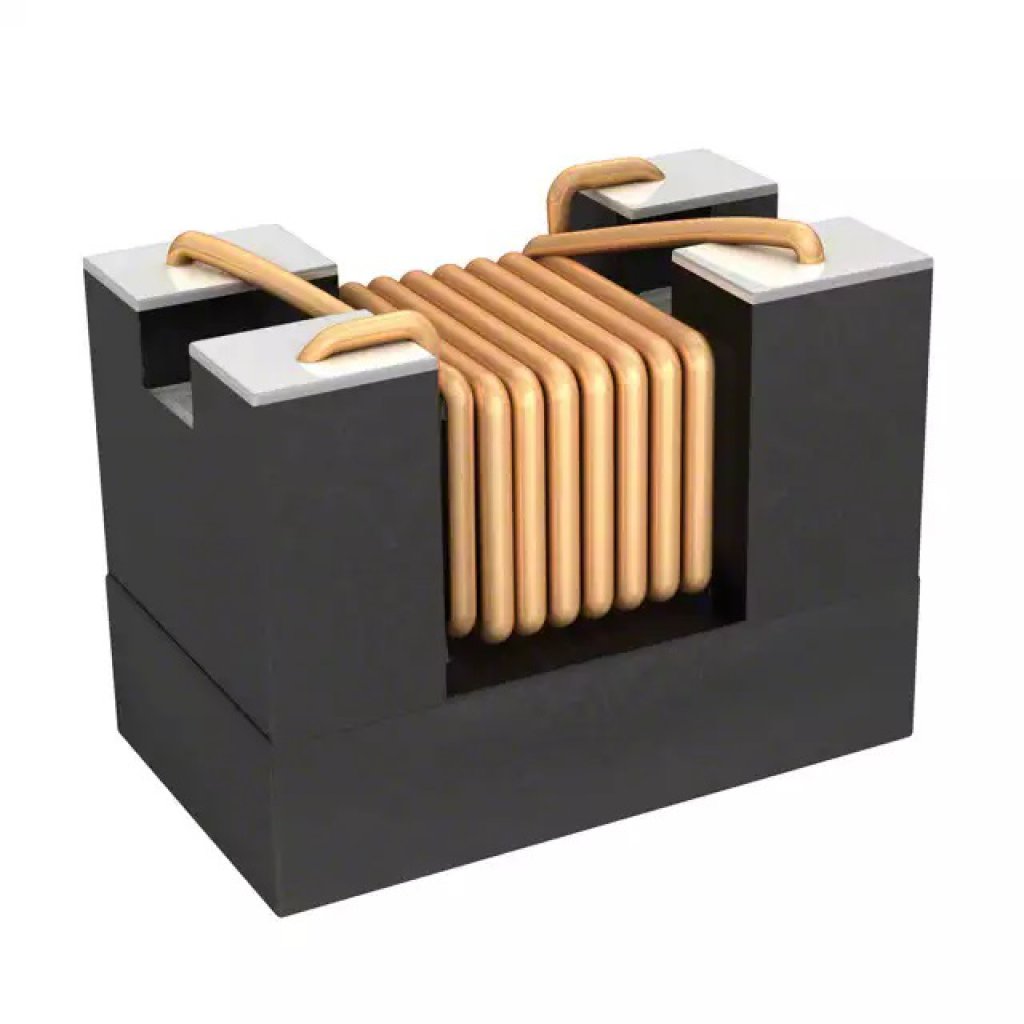

Дроссель DLW31SN222SQ2L
У поставщика
У поставщиков
10 756 шт.
Норм. уп.: 2000
Цены поставщиков
Склад 13
В наличии:7 516 шт
Срок поставки: до недели
Норм. уп.: 2000
Минимальная партия: 28 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 25,65 |
| от 131 | 23,41 |
| от 261 | 21,64 |
| от 522 | 20,11 |
| от 1 044 | 19,09 |
Склад 39
В наличии:2 994 шт.
Срок поставки: до недели
Норм. уп.: 2000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 25,24 |
| от 160 | 22,40 |
| от 270 | 20,78 |
| от 440 | 19,50 |
| от 740 | 18,60 |
Склад 14
В наличии:246 шт.
Срок поставки: до 7 дн.
Норм. уп.: 2000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 2 000 | 23,80 |
Описание
Дроссель SMD от Murata серии DLW31SN222SQ2L. Компонент рассчитан на поверхностный монтаж (SMD) и обеспечивает подавление электромагнитных помех. Применяется в цепях питания и сигнальных линиях бытовой и промышленной электроники.
Технические характеристики
| Серия | DLW31SN |
| Индуктивность | 2200 мкГн |
| Корпус/типоразмер | 1206 |
| Маркировка | No marking |
| Тип монтажа | SMD |
| Полярность | No polarity |
| Структура | Winding Type |
| Масса единицы | 0.039g |
| Размеры | 3.2±0.2 x 1.6±0.2 x 1.9±0.2 mm |
| Ширина ленты | 8mm |
| Описание | Wire Wound Chip Common Mode Choke Coil |
| Сопротивление DC | 1.2Ω max |
| Испытание на влажность | 40±2°C, 90~95%RH, 1000h |
| Ном. ток | 200mA |
| Ном. напряжение | 50V DC |
| Heat life test | 85±2°C, 2x rated voltage, 1000h |
| Код упаковки | L (Taping) |
| Кол-во линий | 2 |
| Высота падения при испытании | 75cm |
| Количество в упаковке | 2000 pcs/reel |
| Температурный цикл | -40°C to +85°C, 10 cycles |
| Темп. хранения | -40 to +85°C |
| Амплитуда вибрации | 1.5mm |
| Частота вибрации | 10 to 55 to 10Hz |
| Cold resistance test | -40±2°C, 1000h |
| Solderability solder | Sn-3.0Ag-0.5Cu |
| Выдерживаемое напряжение | 125V DC |
| Common mode impedance | 2200Ω ±25% at 100MHz |
| Сопр. изоляции | 10MΩ min |
| Раб. температура | -40 to +85°C |
| Температура пайки | 245±3°C |
| Bending strength deflection | 2mm |
| Resistance to soldering heat temperature | 260±5°C |
