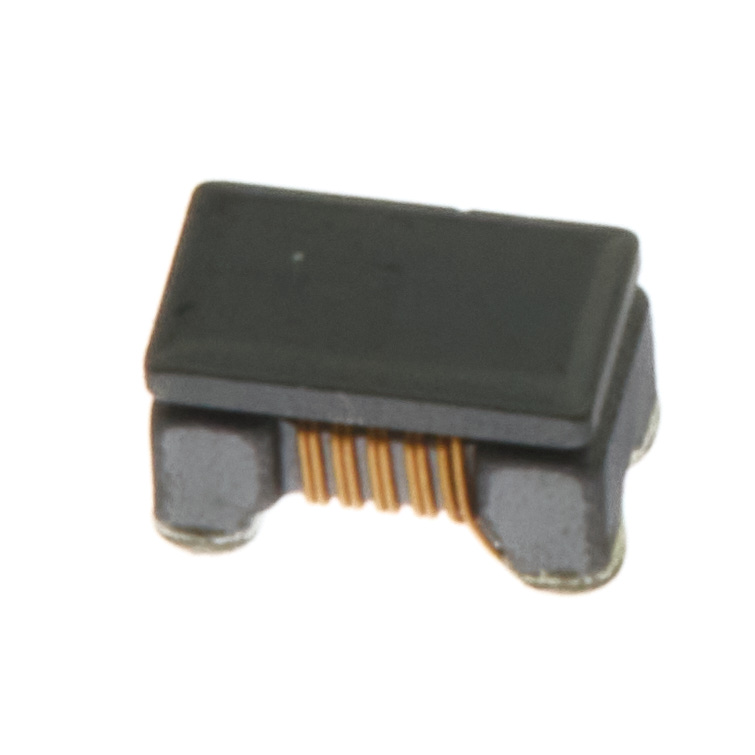

Трансформатор DLW21SN900SQ2L
В наличии
На своём складе
7 шт.
Норм. уп.: 2000
У поставщиков
15 317 шт.
Норм. уп.: 70
Цены (собственный склад)
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 100 | 3,42 |
| от 200 | 3,28 |
| от 400 | 3,19 |
| от 1 000 | 3,14 |
Цены поставщиков
Склад 39
В наличии:14 697 шт.
Срок поставки: до недели
Норм. уп.: 2000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 12,76 |
| от 350 | 10,96 |
| от 550 | 9,94 |
| от 900 | 9,14 |
| от 1 500 | 8,59 |
Склад 12
В наличии:620 шт
Срок поставки: до недели
Норм. уп.: 70
Минимальная партия: 700 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 14,49 |
| от 70 | 13,04 |
| от 700 | 8,96 |
Описание

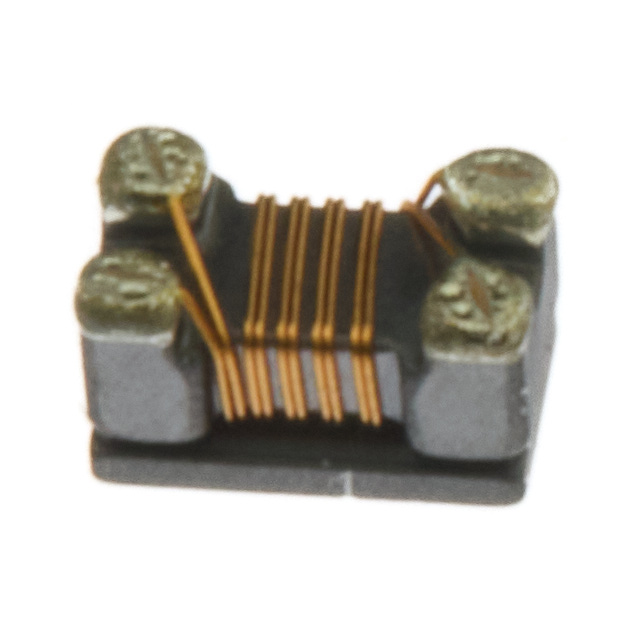

Трансформатор DLW21SN900SQ2L от Murata представляет собой многослойный чип-компонент, предназначенный для подавления синфазных помех в цепях питания и передачи данных. Устройство отличается компактными размерами и низким профилем, что позволяет эффективно использовать его в портативной и высокочастотной электронике. Компонент обеспечивает надежную фильтрацию электромагнитных помех, сохраняя целостность сигнала в линиях USB, HDMI и других интерфейсах.
Технические характеристики
| Ширина | 1.2mm ±0.2mm |
| Длина | 2.0mm ±0.2mm |
| Серия | DLW21S |
| Тип | Common Mode Choke |
| Корпус | 0805 |
| Тип монтажа | SMD |
| Упаковка | 180mm Embossed Tape |
| Размеры | 2.0±0.2mm x 1.2±0.2mm |
| Серия | DLW |
| Описание | Chip Common Mode Choke Coil, Wire Wound Type, 0805 Size |
| Артикул | DLW21SN900SQ2L |
| Производитель | Murata |
| Сопротивление DC | 0.35ohm max |
| Тип монтажа | SMD |
| Ном. ток | 330mA |
| Ном. напряжение | 50Vdc |
| Код упаковки | L |
| Minimum quantity | 2000 |
| Сопротивление DC макс. | 0.35ohm |
| Выдерживаемое напр. | 125Vdc |
| Число цепей | 1 |
| Common mode impedance | 90ohm ±25% at 100MHz |
| Сопр. изоляции | 10Mohm min |
| Frequency characteristics | Impedance vs Frequency typical curves provided |
| Мин. сопротивление изоляции | 10Mohm |
| Индуктивность | 90 мкГн |
| Диап. раб. темп. | -40°C to 85°C |
| Номинальный ток, А | 0.33 |
| Макс.частота сигнала, МГц | 100 |
