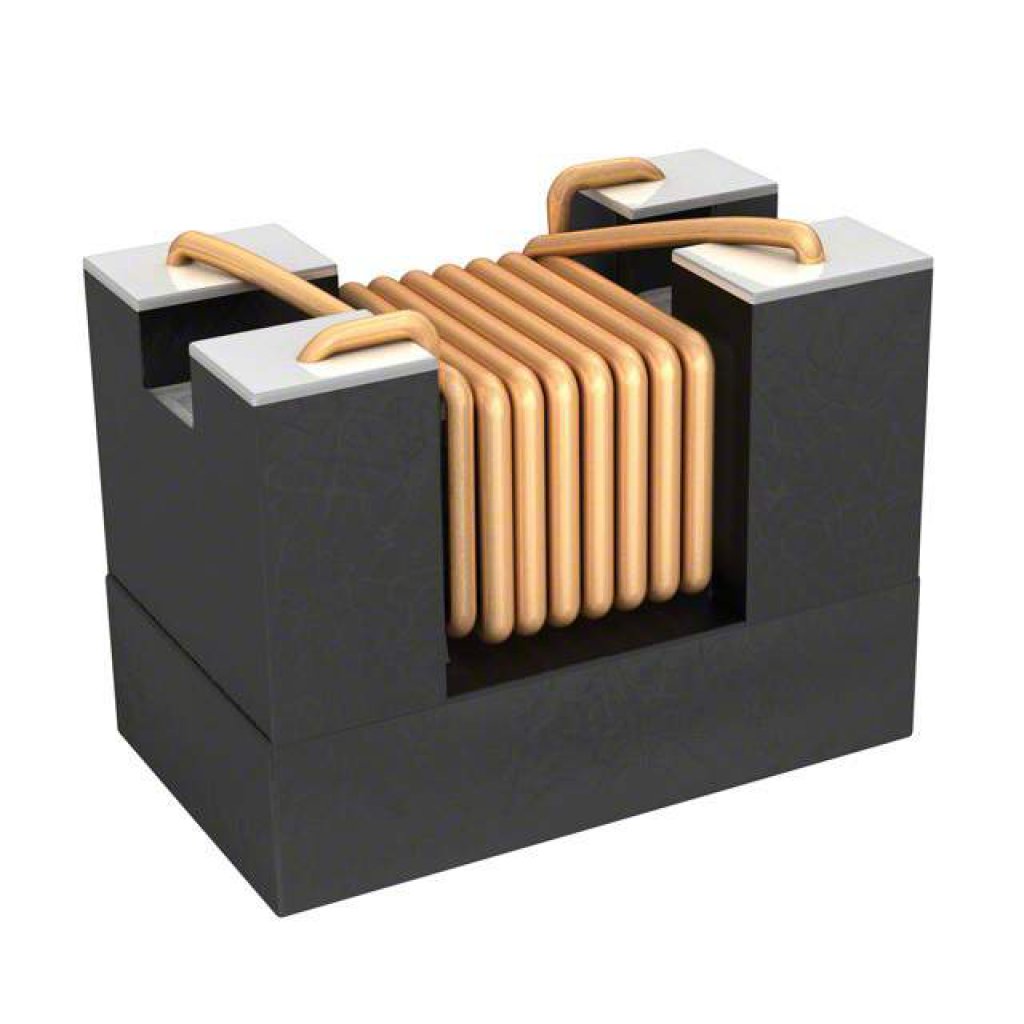

Трансформатор DLW21SN900HQ2L
У поставщика
У поставщиков
21 557 шт.
Норм. уп.: 2000
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 39срок до недели
Цена за шт12,53 ₽
Сумма626,50 ₽
В наличии13 817 шт
от 50 штюрлицам и ИП
от 300 — 10,77 ₽ (−14%)
Склад 13срок до недели
Цена за шт—
Сумма—
В наличии7 740 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 100 штюрлицам и ИП
продаётся от 100 штпри 100 — 12,73 ₽
50 шт · Склад 39 · 626,50 ₽
Описание
Трансформатор DLW21SN900HQ2L от Murata представляет собой многослойный чип-компонент для подавления синфазных помех. Устройство выполнено в миниатюрном корпусе для поверхностного монтажа, что позволяет экономить место на плате. Применяется в цепях высокоскоростных интерфейсов (USB, HDMI, LVDS) для фильтрации электромагнитных помех и защиты сигнальных линий.
Технические характеристики
| Серия | DLW21SN_HQ |
| Тип | Common Mode Choke |
| Маркировка | без маркировки |
| Тип монтажа | SMD |
| Испытание на падение | 1m, 3 times |
| Heat life | 85±2°C, 2x rated voltage, 1000h |
| Упаковка | Taping (L code) |
| Структура | Winding Type |
| Масса единицы | 0.011g |
| Вибрация | 10-2000-10Hz, 3.0mm or 196m/s², 6h total |
| Размеры | 2.0 x 1.2 x 1.0 mm |
| Артикул | DLW21SN900HQ2L |
| Корпус | 0805 |
| Сопротивление DC | 0.41Ω max |
| Испытание на влажность | 40±2°C, 90-95% RH, 1000h |
| Ном. ток | 280mA |
| Ном. напряжение | 50V DC |
| Паяемость | Sn-3.0Ag-0.5Cu, 245±3°C, 4±1s |
| Тип компонента | Chip Common Mode Choke Coil |
| Сопр. хол. | -40±2°C, 1000h |
| Кол-во линий | 2 |
| Прочность на изгиб | 2mm deflection, 5s |
| Прочность соединения | 5N, 5±1s |
| Количество в упаковке | 2000 pcs/reel |
| Температурный цикл | 100 cycles, -40°C to +85°C |
| Темп. хранения | -40 to +85°C |
| Выдерживаемое напряжение | 20V DC |
| Синфазный импеданс | 90Ω ±25% at 100MHz |
| Сопр. изоляции | 10MΩ min |
| Раб. температура | -40 to +85°C |
| Волновое сопротивление | 100Ω system |
| Индуктивность | 90 мкГн |
| Стойкость к теплу пайки | Sn-3.0Ag-0.5Cu, 260±5°C, 10±0.5s |
