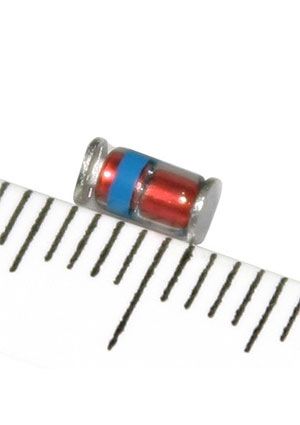

Стабилитрон одиночный 12В 1Вт MELF
У поставщика
ПроизводительMCC
У поставщиков
230 шт.
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт8,95 ₽
Сумма895,00 ₽
+ доплата 490,00 ₽
В наличии230 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 100 штюрлицам и ИП
от 113 — 8,33 ₽ (−7%)
Заказ со склада «Склад 13» с этой позицией — 895,00 ₽. До заказа без доплаты не хватает 16 405,00 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
100 шт · Склад 13 · 895,00 ₽
Описание
Стабилитрон (диод Зенера) на 12 В от MCC. Монтируется на поверхность в стеклянном корпусе MELF, рассеивает до 1 Вт мощности. Допуск по напряжению стабилизации — ±5%. Подходит для защиты цепей и стабилизации напряжения в блоках питания и промышленной автоматике.
Технические характеристики
| Тип | Стабилитрон |
| Корпус | MELF |
| Тип монтажа | SMD |
| Допуск | 5% |
| Размеры | Длина: 4.80mm to 5.20mm; Диаметр: 2.40mm to 2.67mm; Диаметр вывода: 0.55mm nominal |
| Описание | Zener Diode, 12V, 1W, MELF |
| Покрытие выводов | без свинца |
| Артикул | DL4742A-TP |
| Напряжение стабилизации | 12V |
| Соотв. RoHS | Да |
| Прямое напряжение | 1.2V |
| Обратное напряжение | 9.1V |
| Zener tolerance | ±5% |
| Ток колена, IZK | 0.25mA |
| Импульсный ток Is | 380mA |
| Тестовый ток Izt | 21mA |
| Рассеиваемая мощность | 1W |
| Тестовый прямой ток | 200mA |
| Knee impedance at izk | 700Ω |
| Макс. импульсный ток | 380mA |
| Номинальное напряжение стабилитрона | 12V |
| Длина корпуса | 4.80mm to 5.20mm |
| Макс. обратный ток, мкА | 5µA @ 9.1V |
| Имп. стаб. при Izt | 9Ω |
| Макс. прямое напряжение | 1.2V @ 200mA |
| Maximum reverse current | 5µA |
| Тип упаковки | Tube (туба) |
| Диам. корпуса | 2.40mm to 2.67mm |
| Диаметр вывода (грань B корпуса), мм | 0.55mm nominal |
| Max impedance zzt at izt | 9Ω |
| Knee impedance zzk at izk | 700Ω |
| Макс. ток стабилизатора, мА | 76mA |
| Диап. темп. хр. | -65°C to +175°C |
| Уровень чувствительности к влаге | MSL 1 |
| Диап. раб. темп. | -65°C to +175°C |
| Рекомендуемая контактная площадка | Pad width: 0.210"; Pad height: 0.035"; Pad spacing: 0.115" |
| Описание (англ.) | DIODE ZENER 12V 1W MELF |
| Suggested solder pad layout width | 2.92mm (0.115") |
| Suggested solder pad layout length | 5.33mm (0.210") |
| Suggested solder pad layout spacing | 0.89mm (0.035") |
| Рабочая температура | -65В°C ~ 175В°C |
| Термосопротивление переход-среда | 100K/W |
| Мощность рассеяния, Вт | 1 |
| Напряжение стабилизации, В | 12 |
