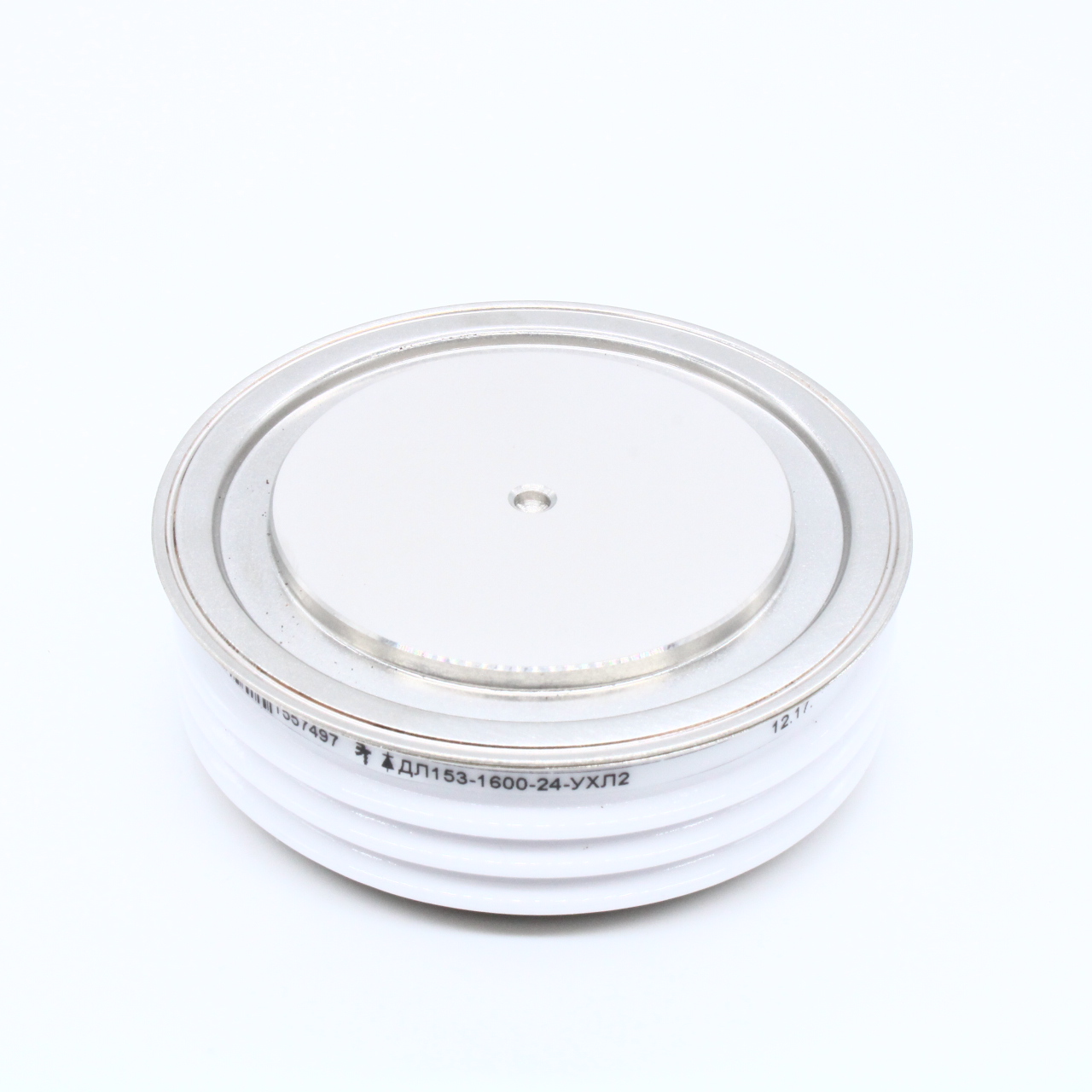

Таблеточный диод 1600А 2400В ДЛ153-1600-24
У поставщика
ПроизводительПРОТОН-ЭЛЕКТРОТЕКС
У поставщиков
1 шт.
Норм. уп.: 4
Цены поставщиков
Склад 13
В наличии:1 шт
Срок поставки: до недели
Норм. уп.: 4
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 7 211,05 |
| от 2 | 7 140,22 |
| от 3 | 7 048,83 |
| от 4 | 6 919,86 |
| от 8 | 6 699,65 |
Описание
Таблеточный диод ДЛ153-1600-24 от производителя ПРОТОН-ЭЛЕКТРОТЕКС. Рассчитан на ток 1600 А и обратное напряжение 2400 В, выпущен в 2017 году. Компонент в корпусе таблеточного типа поставляется россыпью. Применяется в мощных выпрямителях и преобразователях промышленной автоматики.
Технические характеристики
| Масса | 550g |
| Модель | ДЛ153-1600-24 |
| Серия | ДЛ153 |
| Корпус | D.D2 |
| I2t 10ms | 3645 A²s at Tj max, 4805 A²s at 25°C |
| I2t 8 3ms | 3490 A²s at Tj max, 4515 A²s at 25°C |
| Тип монтажа | Press-pack (tablet/puck) |
| Класс напряжения | 24 |
| Тип компонента | Avalanche Diode |
| Mounting force | 24.0kN to 28.0kN |
| Climate category | УХЛ2, Т |
| Напряжение пробоя | 2850V to 3650V |
| Threshold voltage | 0.95V |
| Dc reverse voltage | 0.75 × URRM |
| Динамическое сопротивление, Ом | 0.320mΩ |
| Surge current 10ms | 27.0kA at Tj max, 31.0kA at 25°C |
| Rms forward current | 2512A at Tc=111°C, double-sided cooling, 180° sine, 50Hz |
| Surge current 8 3ms | 29.0kA at Tj max, 33.0kA at 25°C |
| Acceleration clamped | 100m/s² |
| Пиковое прямое напряжение | 2.00V at 25°C, IFM=5024A |
| Год выпуска | 2017 |
| Acceleration unclamped | 50m/s² |
| Clearance distance air | 24.50mm |
| Средний прямой ток | 1600A |
| Тип упаковки | Bulk (россыпь) |
| Creepage distance surface | 33.72mm |
| Диап. темп. хр. | -60°C to 50°C |
| Диапазон темп. перехода | -60°C to 175°C |
| Average forward current alt | 1775A at Tc=100°C, double-sided cooling, 180° sine, 50Hz |
| Repetitive peak reverse current | 50mA |
| Повторяющееся импульсное обратное напряжение | 2400V |
| Surge reverse power dissipation | 16kW |
| Thermal resistance case heatsink | 0.0040°C/W |
| Average forward current conditions | Tc=111°C, double-sided cooling, 180° sine, 50Hz |
| Thermal resistance junction case anode | 0.0396°C/W |
| Thermal resistance junction case cathode | 0.0324°C/W |
| Thermal resistance junction case double sided | 0.0180°C/W |
