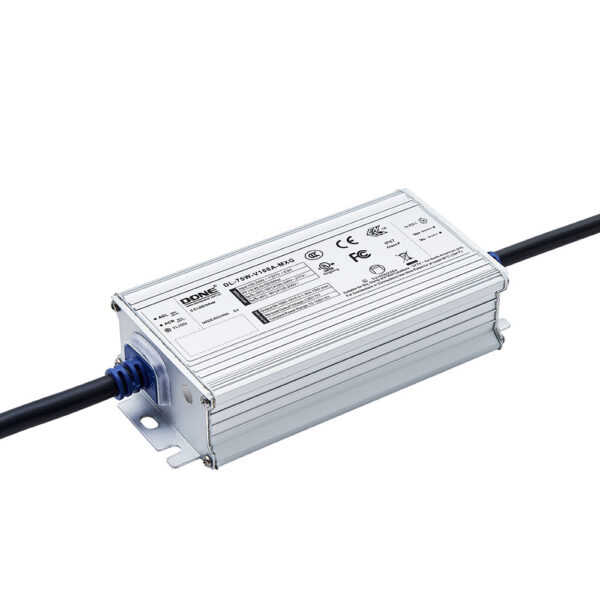

Источник питания DL-75W-V56P-MXG
Нет в наличии
Описание
Источник питания DL-75W-V56P-MXG от Guangdong Done Power Technology Co., LTD — это герметичный драйвер для светодиодов с защитой IP67. Модель рассчитана на мощность до 75 Вт, поддерживает диммирование 0-10V/PWM/Resistance и имеет срок службы 75 000 часов. Устройство монтируется на шасси и устойчиво к вибрациям 5G. Подходит для наружного LED-освещения, промышленных светильников и агрессивных сред.
Технические характеристики
| MTBF | 230Khrs |
| Вес | 480g |
| Срок службы | 75000 hours |
| Тип монтажа | chassis mount |
| Степень IP | IP67 |
| Вибрация | 10-500Hz, 5G |
| Размеры | 138x63x32 mm |
| Артикул | DL-75W-V56P-MXG |
| Тип диммирования | 0-10V / PWM / Resistance |
| Коэф. мощности | ≥0.95 |
| Время запуска | 300-1000ms |
| Вх. частота | 47-63Hz |
| Ток утечки | <0.7mA @277Vac |
| Рег. линии | -3%~+3% |
| Рег. нагрузки | -3%~+3% |
| Wire input type | 3x1.04mm² (17AWG) H05RN-F |
| Точность тока | -5%~+5% |
| Макс. вых. мощность | 75W |
| Класс защиты | Class I |
| Влажн. хранения | 10-95% RH |
| Wire output type | 2x22AWG UL2517 |
| Макс. вх. ток | 0.8A |
| Wire dimming type | 2x22AWG UL2517 |
| Wire input length | 250±30 mm |
| Раб. влажность | 20-95% RH non-condensing |
| Wire output length | 250±30 mm |
| Входной пусковой ток | 70A |
| Диап. вх. напр. | 108-305Vac |
| Номинальное входное напряжение | 120-277Vac |
| Темп. хранения | -40~+80°C |
| Wire dimming length | 270±30 mm |
| Макс. темп. корпуса | 90°C |
| Диапазон выходного тока | 0.85-2.1A |
| Выходной ток номин. | 1.34A |
| Диап. вых. напр. | 25-56Vdc |
| Частота ШИМ диммирования | 300-2000Hz |
| Диапазон напряжения диммирования | 0-10V |
| Раб. температура | -40~+55°C @200-277Vac, -40~+45°C @120-200Vac |
| Output power vs input | 90Vac: 37.5W; 95Vac: 37.5W; 100Vac: 56W; 108Vac: 75W; 120-277Vac: 75W |
| Пульсации вых. тока | 5% of max current |
| Снижение входного напряжения | 90Vac: 37.5W; 108Vac: 75W |
| Вых. ток по умолч. | 1.8A |
| Изоляция вход-выход | 3.75kVac |
| Изоляция вход-PE | 1.5kVac |
| Изоляция выход-PE | 0.5kVac |
| Защита КЗ выхода | hiccup mode |
| Синфазная защита от скачков | 15kV |
| Диапазон сопротивления диммирования | 0-100kΩ |
| Напряжение изоляции IP-DIM | 1.5kVac |
| Изоляция напряжение выход-размер | 1.5kVac |
| Тип. КПД при 120В AC | 86% |
| Тип. КПД при 230 В AC | 88% |
| Суммарный коэффициент гармоник | ≤10% |
| Макс. выходное напряжение без нагрузки | 75V |
| Защита вых. от перегрузки | hiccup mode |
| Выходной ток порта диммирования | 100uA |
| Защита от перегрева | >90°C case derating |
| Защита от перенапряжения входа | 320-350Vac shutdown, 300-340Vac recovery |
| Dimming interface max voltage | 12V |
| Защита вх. от пониж. напряжения | <108Vac derating |
| Защита вых. от перенапряжения | hiccup or clamp |
| Дифференциальная защита от скачков | 6kV |
