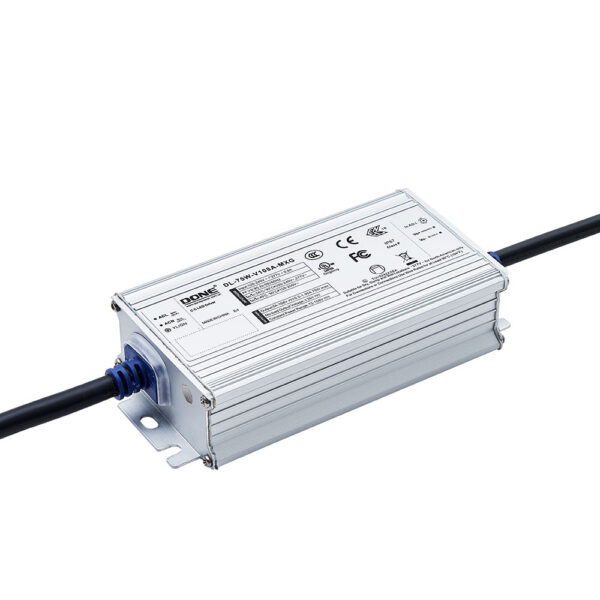

Источник питания DL-75W-V108P-MXG
Нет в наличии
Описание
Светодиодный драйвер (источник тока) DL-75W-V108P-MXG от Guangdong Done Power Technology. Модель мощностью 75 Вт поддерживает диммирование 1-10V, PWM или сопротивлением, оснащена металлическим корпусом и входным/выходным кабелем UL SJOW. Подходит для промышленного и коммерческого LED-освещения, где требуется надёжная работа до 75 000 часов.
Технические характеристики
| MTBF | 230Khrs @25°C |
| Вес | 480g |
| Версия | V1.5 |
| Срок службы | 75000 hours @230Vac, 80% load, Tc=75°C |
| Power type | LED driver |
| Входной провод | UL SJOW H05RN-F 3x1.04mm² (17AWG) 250±30mm, Brown(L), Blue(N), Yellow-Green(GND) |
| Артикул | DL-75W-V108P-MXG |
| Выходной провод | UL SJOW H05RN-F 2x1.04mm² (17AWG) 400±30mm, Brown(V+), Blue(V-) |
| Тип диммирования | 1-10V / PWM / resistance (Triac not mentioned) |
| Wire dimming | UL 2517 22AWG 270±30mm, Purple(DIM+), Pink(DIM-) |
| Материал корпуса | металл |
| Станд. ЭМС | EN55015, EN61547, EN61000-3-2, GB/T17743, GB17625.1, EN61000-3-3 |
| Способ монтажа | Screw / bracket (metal case) |
| Серия продукта | MXG |
| Wire auxiliary | Not present (P version does not have auxiliary output) |
| Класс изоляции | Class I |
| Рег. линии | -3% to +3% |
| Рег. нагрузки | -3% to +3% |
| Ширина | 63mm |
| Макс. вых. мощность | 75W |
| Коэффициент мощности мин. | 0.95 |
| Станд. безоп. | GB19510.1, GB19510.14, EN61347-1, EN61347-2-13, IEC61347-1, IEC61347-2-13, AS/NZS61347.1, AS61347.2.13, EN62384 |
| Макс. время запуска | 1000ms |
| Мин. время запуска | 300ms |
| Высота | 32mm |
| Длина | 138mm |
| Макс. вх. ток | 0.8A |
| Макс. низкий уровень ШИМ | 0.3V |
| Синфазный бросок | 15kV |
| Степень защиты IP | IP67 |
| Раб. влажность | 20~95% RH non-condensing |
| Количество в упаковке | 24 pcs/box |
| Pwm high level max | 10.5V |
| Pwm high level min | 9.5V |
| Макс. вх. частота | 63Hz |
| Мин. вх. частота | 47Hz |
| Тип. частота входа | 50/60Hz |
| Номинальное входное напряжение | 230Vac |
| Макс. ток утечки | 0.7mA @277Vac |
| Диапазон частот ШИМ | 300Hz-2000Hz |
| Макс. темп. корпуса | 90°C |
| Номин. вых. мощность | 75W |
| Диап. вых. напр. | 54-108Vdc |
| Размеры упаковки | 475mm x 350mm x 160mm |
| Вибростойкость | 10-500Hz, 5G, 12min/cycle, X/Y/Z 72min each |
| Диапазон напряжения диммирования | 0-10V |
| Мин. КПД при 120В | 85% |
| КПД мин. 230В AC | 87% |
| Тип. КПД при 120 В AC | 87% |
| Тип. КПД 230 В AC | 89% |
| Сопр. изоляции | 100MΩ @500VDC |
| Выходной ток номин. | 0.7A |
| Макс. входной импульсный ток | 70A |
| Макс. входное напряжение | 305Vac |
| Input voltage range min | 108Vac |
| Помеха дифференциальная | 6kV |
| Напряжение вспом. выхода | 12V |
| Current accuracy typical | -5% to +5% |
| Диапазон диммирования | 0-100kΩ |
| Withstand voltage i/p-pe | 1.5kVac |
| Withstand voltage o/p-pe | 0.5kVac |
| Макс. регулировка вых. тока | 1.05A |
| Мин. регулировка выходного тока | 0.5A |
| Макс. пульсации вых. тока | 5% of Io_max |
| Диап. темп. хр. | -40~+80°C |
| Withstand voltage i/p-dim | 1.5kVac |
| Withstand voltage i/p-o/p | 3.75kVac |
| Withstand voltage o/p-dim | 1.5kVac |
| Макс. выходное напряжение без нагрузки | 140V |
| Защита вых. от перегрузки | Hiccup auto-recovery |
| Диап. раб. темп. | -40~+55°C @200-277Vac, -40~+45°C @120-200Vac |
| Защита от перегрева | Yes (derating above 90°C case) |
| Макс. ток вспомогательного выхода | 300mA |
| Пиковый ток вспомогательного выхода | 500mA |
| Dimming interface voltage max | 12V |
| Защита вх. от пониж. напряжения | Yes (power derating below 108Vac) |
| Защита вых. от перенапряжения | Hiccup or clamp |
| Макс. THD | 10% |
| Защита вых. от КЗ | Hiccup auto-recovery |
| Макс. восстановление после перенапряжения входа | 340Vac |
| Мин. восстановление после перенапряжения входа | 300Vac |
| Protection input overvoltage recovery typ | 320Vac |
| Protection input overvoltage threshold max | 350Vac |
| Protection input overvoltage threshold min | 320Vac |
| Protection input overvoltage threshold typ | 340Vac |
