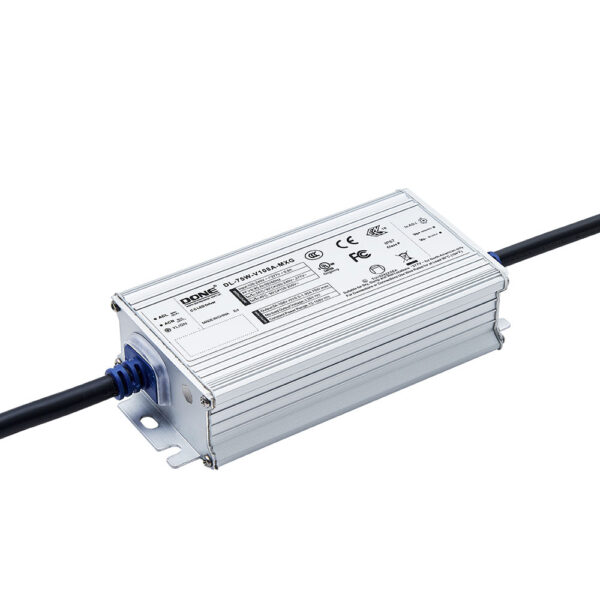

Источник питания DL-75W-V108A-MXG
Нет в наличии
Описание
Источник тока DL-75W-V108A-MXG от Guangdong Done Power Technology Co., LTD. Работает от сети 120–277 В переменного тока, выдаёт до 75 Вт мощности с коэффициентом мощности не менее 0,95. Модель выполнена для шасси (chassis mount) и рассчитана на 75 000 часов работы при 75 °C. Подходит для промышленной автоматики и светодиодного освещения.
Технические характеристики
| КНИ | ≤10% at 230Vac full load |
| MTBF | 230Khrs at 25°C |
| Модель | DL-75W-V108A-MXG |
| Вес | 480g |
| Срок службы | 75000 hours at 75°C case, 80% load |
| Тип монтажа | chassis mount |
| Размеры | 138mm x 63mm x 32mm |
| Входной кабель | UL SJOW H05RN-F 3x1.04mm² (17AWG), brown L, blue N, yellow-green GND |
| Выходной кабель | UL SJOW H05RN-F 2x1.04mm² (17AWG), brown V+, blue V- |
| Коэф. мощности | ≥0.95 at 230Vac full load |
| Класс безопасности | Class I |
| Время запуска | 300ms - 1000ms |
| Пусковой ток | 70A at 230Vac cold start |
| Вх. частота | 50/60Hz |
| Ток утечки | <0.7mA at 277Vac |
| Рег. нагрузки | ±3% |
| Входное AC напряжение | 120V - 277V |
| Макс. вых. мощность | 75W |
| Влажн. хранения | 10% - 95% RH |
| Макс. вх. ток | 0.8A |
| Линейная регулировка | ±3% |
| Выходное напряжение DC | 54V - 108V |
| Степень защиты IP | IP67 |
| Раб. влажность | 20% - 95% RH non-condensing |
| Диап. вх. напр. | 108Vac - 305Vac |
| Темп. хранения | -40°C to +80°C |
| Вибростойкость | 10-500Hz, 5G, 12min/cycle, 72min each axis |
| Раб. температура | -40°C to +55°C (200-277Vac), -40°C to +45°C (120-200Vac) |
| Пульсации вых. тока | ≤5% of max current |
| Вых. ток по умолч. | 0.7A |
| Изоляция вход-выход | 3.75kVac |
| Изоляция вход-PE | 1.5kVac |
| Изоляция выход-PE | 0.5kVac |
| Точность выходного тока | ±5% |
| Синфазная защита от скачков | 15kV |
| Напряжение изоляции IP-DIM | 1.5kVac |
| Изоляция напряжение выход-размер | 1.5kVac |
| Метод регулировки тока | external potentiometer (A version) |
| Тип. КПД при 120В AC | 87% |
| Тип. КПД при 230 В AC | 89% |
| Макс. выходное напряжение без нагрузки | 140V |
| Защита вых. от перегрузки | hiccup mode |
| Защита от перегрева | derating above 90°C case |
| Insulation resistance ip op | 100MΩ at 500VDC |
| Insulation resistance ip pe | 100MΩ at 500VDC |
| Защита от перенапряжения входа | not available on A version |
| Защита вх. от пониж. напряжения | derating below 108Vac |
| Защита вых. от перенапряжения | hiccup or clamp |
| Дифференциальная защита от скачков | 6kV |
| Регулируемый диапазон вых. тока | 0.5A - 1.05A |
| Защита вых. от КЗ | hiccup mode |
