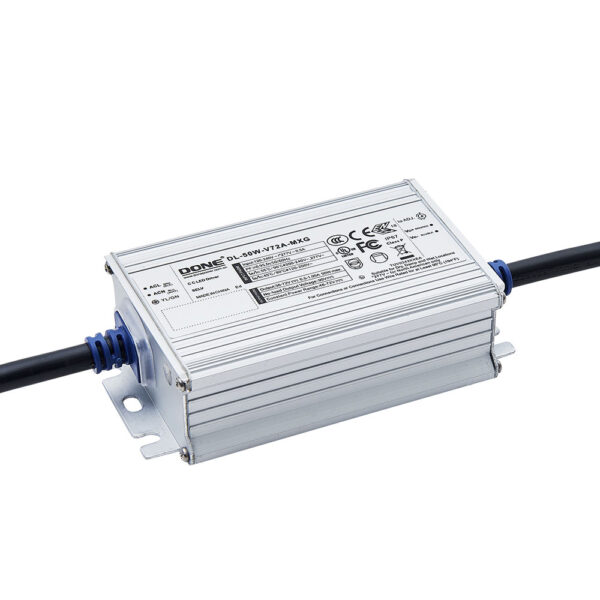

Источник питания DL-50W-V56P-MXG
Нет в наличии
Описание
Источник питания DL-50W-V56P-MXG от Guangdong Done Power Technology Co., LTD. Модель мощностью 50 Вт с КПД до 89% и активной коррекцией коэффициента мощности (≥0,95). Герметичный металлический корпус со степенью защиты IP67 и поддержкой диммирования 0-10V/PWM/резистор. Применяется в светодиодном освещении для наружной и промышленной установки.
Технические характеристики
| MTBF | 230k hours (MIL-HDBK-217F, Ta=25°C) |
| Модель | DL-50W-V56P-MXG |
| Вес | 430g |
| Срок службы | 75000 hours at 80% load, 75°C case |
| Гарантия | 5 years |
| Степень IP | IP67 |
| Размеры | 110 x 63 x 32 mm |
| Тип диммирования | 0-10V / PWM / resistor |
| Коэф. мощности | ≥0.95 |
| Время запуска | 300-1000ms |
| Материал корпуса | металл |
| Станд. ЭМС | EN55015, EN61000-3-2, GB/T17743, GB17625.1, EN61000-3-3 |
| Диапазон влажности | 20-95% RH non-condensing |
| Вх. частота | 50/60Hz |
| Ток утечки | <0.7mA at 277Vac |
| Класс структуры | Class I |
| Макс. вых. мощность | 50W |
| Станд. безоп. | GB19510.1, GB19510.14, EN61347-1, EN61347-2-13, IEC61347-1, IEC61347-2-13, AS/NZS61347.1, AS61347.2.13, EN62384, UL8750 |
| Макс. вх. ток | 0.5A |
| Типовой КПД | 89% |
| Количество в упаковке | 32 pcs/box |
| Диап. вх. напр. | 108-305Vac |
| Темп. хранения | -40 to +80°C |
| Диапазон диммирования выхода | 0-100% |
| КПД при 120В | 86% |
| КПД при 230 В AC | 89% |
| Выходной ток номин. | 0.9A |
| Диап. вых. напр. | 25-56Vdc |
| Размеры упаковки | 475 x 350 x 205 mm |
| Вибростойкость | 10-500Hz, 5G, 12min/cycle, X/Y/Z 72min each |
| Частота ШИМ диммирования | 300-2000Hz |
| Диапазон напряжения диммирования | 0-10V |
| Сопр. изоляции | 100MΩ at 500Vdc |
| Ном. входное напряжение | 230Vac |
| Раб. температура | -40 to +55°C (200-277Vac), -40 to +45°C (120-200Vac) |
| Пульсации вых. тока | 5% of max current |
| Диапазон температуры корпуса | -40 to +90°C |
| Вых. ток по умолч. | 1.5A |
| Макс. входной импульсный ток | 70A |
| Изоляция вход-выход | 3.75kVac |
| Изоляция вход-PE | 1.5kVac |
| Изоляция выход-PE | 0.5kVac |
| Точность выходного тока | ±5% (within constant power range) |
| Синфазная защита от скачков | 15kV |
| Макс. напряжение порта диммирования | 12V |
| Диапазон сопротивления диммирования | 0-100kΩ |
| Напряжение изоляции IP-DIM | 1.5kVac |
| Изоляция напряжение выход-размер | 1.5kVac |
| Суммарный коэффициент гармоник | ≤10% |
| Макс. вых. напряжение без нагрузки | 75V |
| Защита вых. от перегрузки | hiccup restart |
| Защита от перегрева | derating at 90°C case temperature |
| Выходной ток порта диммирования | 100μA |
| Диапазон напр. пост. мощности | 30-56Vdc |
| Защита от перенапряжения входа | 320-350Vac shutdown (P version optional) |
| Защита вх. от пониж. напряжения | <108Vac power derating |
| Защита вых. от перенапряжения | hiccup or clamp |
| Дифференциальная защита от скачков | 6kV |
| Регулируемый диапазон вых. тока | 0.6-1.7A |
| Защита вых. от КЗ | hiccup |
