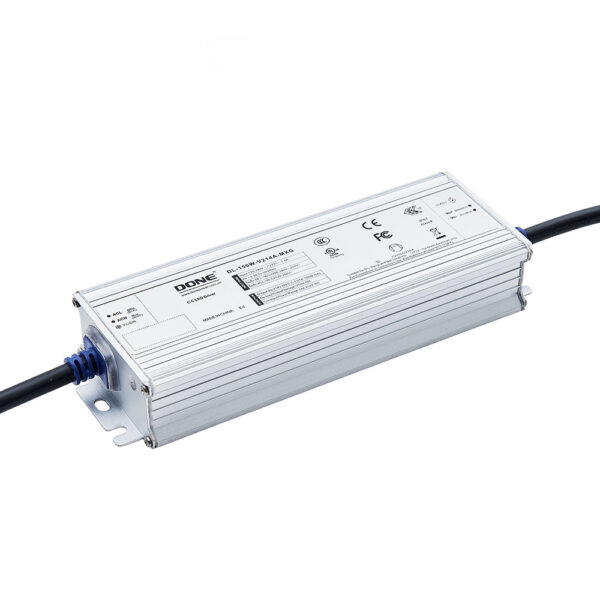

Источник питания DL-150W-V214A-MXG
Нет в наличии
Описание
Источник питания DL-150W-V214A-MXG от Guangdong Done Power Technology Co., LTD — это мощный AC/DC преобразователь с выходной мощностью 150 Вт и входным напряжением 120-277 В переменного тока. Модель выполнена в герметичном корпусе с классом защиты IP67, рассчитана на срок службы до 75 000 часов и демонстрирует высокий коэффициент мощности (≥0,95). Благодаря низкому уровню гармоник (THD ≤10%) и устойчивости к вибрациям, этот источник тока подходит для уличного и промышленного LED-освещения.
Технические характеристики
| КНИ | ≤10% (100% load, 230Vac), ≤20% (80-100% load, 120-277Vac) |
| MTBF | 230Khrs (MIL-HDBK-217F, Ta=25°C) |
| Модель | DL-150W-V214A-MXG |
| Вес | 800g |
| Влажность | 20-95% RH non-condensing |
| Срок службы | 75000 hours (230Vac, 80% load, Tc=75°C) |
| Степень IP | IP67 |
| Структура | Class I |
| Вибрация | 10-500Hz, 5G |
| Размеры | 186 x 63 x 32 mm |
| Входной кабель | UL SJOW H05RN-F 3x1.04mm² (17AWG), brown=L, blue=N, green/yellow=GND |
| Выходной кабель | UL SJOW H05RN-F 2x1.04mm² (17AWG), brown=V+, blue=V- |
| Коэф. мощности | ≥0.95 (full load, rated input), ≥0.90 (80-100% load, 100-277Vac) |
| Время запуска | 300-1000ms (full load, 120-277Vac) |
| Станд. ЭМС | EN55015, EN61000-3-2, GB/T17743, GB17625.1, EN61000-3-3 |
| Входное напряжение | 120-277Vac |
| Вх. частота | 47-63Hz |
| Ток утечки | <0.7mA @277Vac |
| Рег. линии | ±3% |
| Рег. нагрузки | ±3% |
| Точность тока | ±5% |
| Макс. вых. мощность | 150W (120-277Vac) |
| Станд. безоп. | GB19510.1, GB19510.14, EN61347-1, EN61347-2-13, IEC61347-1, IEC61347-2-13, AS/NZS61347.1, AS61347.2.13, EN62384, UL8750 |
| Защита от перенапр. | Differential mode 6kV, Common mode 15kV (IEC61000-4-5) |
| КПД 120VAC | 90.0% typ (full load) |
| КПД 230 В AC | 92.3% typ (full load) |
| Макс. вх. ток | 1.5A (120Vac full load) |
| Напр. изоляции | I/P-O/P: 3.75kVac, I/P-PE: 1.5kVac, O/P-PE: 0.5kVac |
| Макс. пусковой ток | 70A (230Vac cold start) |
| Диап. вх. напр. | 108-305Vac |
| Защита | Output over current (hiccup), output short circuit (hiccup), over temperature (derating at Tc>90°C), output over voltage (hiccup or clamp), input under voltage (derating below 108Vac) |
| Темп. хранения | -40 to +80°C |
| Диап. вых. напр. | 95-214Vdc |
| Сопр. изоляции | >100MΩ at 500VDC |
| Раб. температура | -40 to +55°C (200-277Vac), -40 to +45°C (120-200Vac) |
| Номинальный выходной ток | 0.7A (default) |
| Снижение выходной мощности | 75W ±20% at 90Vac |
| Пульсации вых. тока | ≤5% of average current (20MHz bandwidth) |
| Диапазон температуры корпуса | -40 to +90°C |
| Метод регулировки тока | External potentiometer (A version only) |
| Макс. выходное напряжение без нагрузки | 250Vdc |
| Диапазон регулировки вых. тока | 0.5-1.05A (via external potentiometer) |
