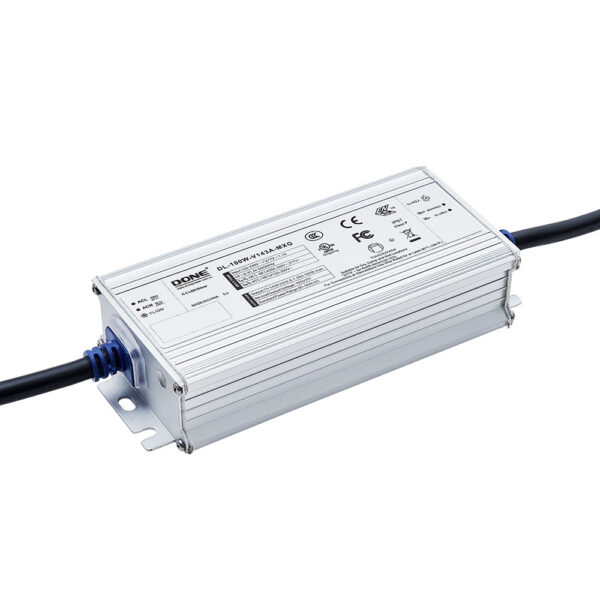

Источник питания DL-100W-V143P-MXG
Нет в наличии
Описание
Источник тока DL-100W-V143P-MXG от Guangdong Done Power Technology Co., LTD. Модель мощностью 100 Вт с КПД до 89% и поддержкой 1-10V/PWM/резистивного диммирования. Корпус IP67 из алюминиевого сплава обеспечивает защиту от пыли и влаги, а срок службы достигает 75 000 часов. Подходит для LED-освещения и наружной рекламы.
Технические характеристики
| КНИ | ≤10% at 100% load 230Vac, ≤20% at 80%-100% load 120-277Vac |
| MTBF | 230k hours (MIL-HDBK-217F, Ta=25°C) |
| Модель | DL-100W-V143P-MXG |
| Вес | 545g |
| Гарантия | 5 years |
| Степень IP | IP67 |
| Размеры | 153mm x 63mm x 32mm (L x W x H) |
| Тип диммирования | 1-10V analog (0V off), PWM 300Hz-2kHz, resistance 0-100kΩ (3-in-1) |
| Коэф. мощности | ≥0.95 at 100% load 230Vac, ≥0.9 at 80%-100% load 120-277Vac |
| Product life | 75000 hours at case ≤75°C, 80% load |
| Время запуска | 300ms-1000ms at full load 120-277Vac |
| Материал корпуса | Metal (aluminum alloy) |
| Станд. ЭМС | EN55015, EN61000-3-2, GB/T17743, GB17625.1, EN61000-3-3 |
| Выходные пульсации | ≤5% of current max (20MHz bandwidth) |
| Мин. КПД | 87% at 120Vac, 89% at 230Vac |
| Способ монтажа | Chassis mount with wire leads |
| Сечение провода | UL 2517 22AWG |
| Ток утечки | <0.7mA at 277Vac |
| Рег. линии | ±3% at 100% load |
| Рег. нагрузки | ±3% at 100% load |
| Wire length dim | 270±30mm |
| Станд. безоп. | GB19510.1, GB19510.14, EN61347-1, EN61347-2-13, IEC61347-1, IEC61347-2-13, AS/NZS61347.1, AS61347.2.13, EN62384 |
| Влажн. хранения | 10%-95% RH non-condensing |
| Защита от перенапр. | Differential mode L-N ±6kV, common mode L,N-PE ±15kV (IEC61000-4-5) |
| Сечение провода входа | 3x1.04mm² (17AWG) UL SJOW / H05RN-F |
| Dimming pwm range | 300Hz-2000Hz, 10%-99% duty cycle |
| Макс. вх. ток | 1.1A at 120Vac full load |
| Напр. изоляции | I/P-O/P 3.75kVac, I/P-PE 1.5kVac, O/P-PE 0.5kVac, I/P-DIM 1.5kVac, O/P-DIM 1.5kVac |
| Сечение провода выхода | 2x1.04mm² (17AWG) UL SJOW / H05RN-F |
| Длина входного провода | 400±30mm |
| Типовой КПД | 91% at 230Vac, 89% at 120Vac |
| Макс. пусковой ток | 70A at 230Vac cold start |
| Номинальная выходная мощность | 100W (derates to 50W at 90Vac input) |
| Длина выходного провода | 250±30mm |
| Диап. вх. напр. | 108Vac-305Vac (rated 120-277Vac) |
| Темп. хранения | -40°C to +80°C |
| Макс. темп. корпуса | 90°C |
| Диапазон выходного тока | 0.5A-1.05A (default 0.7A) |
| Диап. вых. напр. | 71V-143Vdc |
| Диапазон напряжения диммирования | 0V-10V (max safe 12V) |
| Диапазон вх. частоты | 47Hz-63Hz (typical 50/60Hz) |
| Сопр. изоляции | 100MΩ at 500Vdc (I/P-PE, I/P-O/P) |
| Раб. температура | -40°C to +55°C at 200-277Vac, -40°C to +45°C at 120-200Vac |
| Выходной ток диммирования | 100uA typical |
| Точность выходного тока | ±5% (100% load, constant power range), ±10% (below constant power range) |
| Диапазон сопротивления диммирования | 0Ω-100kΩ |
| Защита от короткого замыкания | Hiccup auto-recovery |
| Макс. выходное напряжение без нагрузки | 190V |
| Защита от перегрева | Auto-recovery, derating above 90°C case |
| Защита от перенапряжения входа | 320Vac-350Vac turn-off, recovery 300Vac-340Vac (optional) |
| Защита вх. от пониж. напряжения | Derating below 108Vac |
| Защита выхода от перегрузки | Hiccup auto-recovery |
| Защита вых. от перенапряжения | Hiccup or clamp |
