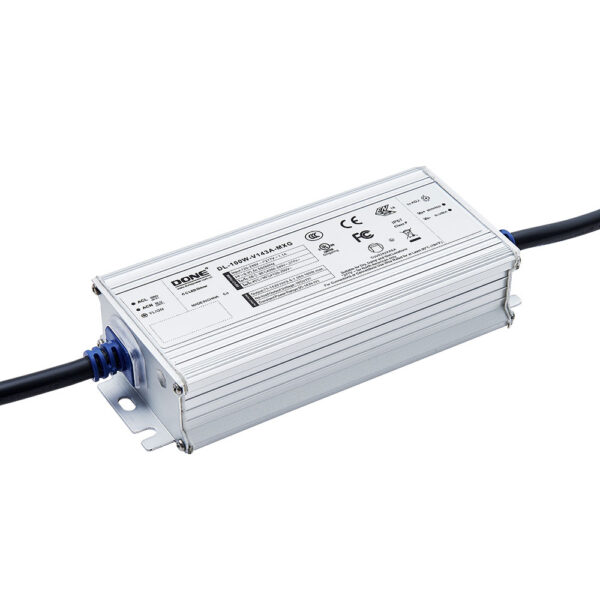

Стабилизатор тока DL-100W-V143A-MXG
Нет в наличии
ПроизводительGuangdong Done Power Technology Co., LTD
КатегорияСтабилизаторы напряжения и тока
Ед. изм.шт
Описание
Стабилизатор тока (LED-драйвер) Guangdong Done Power Technology DL-100W-V143A-MXG с классом защиты IP67. Модель обеспечивает коэффициент мощности ≥0,95 и низкий уровень гармоник (THD ≤10%), рассчитана на срок службы до 75 000 часов. Герметичный металлический корпус с креплением на шасси подходит для уличного и промышленного LED-освещения.
Технические характеристики
| КНИ | ≤10% |
| MTBF | 230Khrs (MIL-HDBK-217F, Ta=25°C) |
| Тип | Constant Current LED Driver |
| Класс | I |
| Вес | 545g |
| Корпус | Individual box, 24 pcs/carton (L475×W350×H160mm) |
| Срок службы | 75000 hours (case temperature ≤75°C, 230Vac, 80% load) |
| Тип монтажа | Chassis mount (metal enclosure with screw holes) |
| Степень IP | IP67 |
| Входной кабель | UL SJOW H05RN-F 2×1.04mm² (17AWG) with L (brown), N (blue), GND (yellow/green) |
| Артикул | DL-100W-V143A-MXG |
| Выходной кабель | UL SJOW H05RN-F 2×1.04mm² (17AWG) with V+ (brown), V- (blue) |
| Коэф. мощности | ≥0.95 |
| Время запуска | 300ms to 1000ms at rated load |
| Станд. ЭМС | EN55015, EN61000-3-2, GB/T17743, GB17625.1, EN61000-3-3 |
| Макс. частота | 63Hz |
| Частота мин. | 47Hz |
| Выходные пульсации | 5% of current maximum (20MHz bandwidth) |
| Диапазон влажности | 20~95% RH non-condensing |
| Frequency rated | 50/60Hz |
| Ток утечки | <0.7mA at 277Vac |
| Точность тока | ±5% (in constant power range) |
| Ширина | 63mm |
| Материал корпуса | металл |
| Макс. вых. мощность | 100W |
| Станд. безоп. | GB19510.1, GB19510.14, EN61347-1, EN61347-2-13, IEC61347-1, IEC61347-2-13, AS/NZS61347.1, AS61347.2.13, EN62384 |
| Защита от перенапр. | Differential mode L-N ±6kV (2Ω), Common mode L,N-PE ±15kV (12Ω) per IEC61000-4-5 |
| Высота | 32mm |
| Длина | 153mm |
| Макс. вх. ток | 1.1A |
| Макс. вх. напр. | 305Vac |
| Мин. входное напряжение | 108Vac |
| Напр. изоляции | Input dim: 1.5kVac; Output dim: 1.5kVac; Input ground: 1.5kVac; Input output: 3.75kVac; Output ground: 0.5kVac |
| Длина кабеля входа | 400±30mm |
| Макс. вых. ток | 1.05A |
| Мин. выходной ток | 0.5A |
| Макс. выходное напряжение | 143Vdc |
| Мин. вых. напряжение | 71Vdc |
| Длина кабеля выхода | 250±30mm |
| Номинальное входное напряжение | 120-277Vac |
| Пиковый пусковой ток | 70A |
| Защита | Output overvoltage protection (hiccup or clamp), Output overload protection (hiccup), Output short circuit protection (hiccup), Over temperature protection (self-recovering, derating at case >90°C) |
| Макс. темп. корпуса | 90°C |
| Efficiency typ 120Vac | 89% |
| Тип. КПД 230В AC | 91% |
| Вых. ток по умолч. | 0.7A |
| Макс. темп. хр. | 80°C |
| Мин. темп. хр. | -40°C |
| Пусковой ток | 230Vac, cold start at 25°C |
| Adjustable output current | via external potentiometer (A version) |
| Мин. раб. темп. | -40°C |
| Operating temperature max 120 200Vac | 45°C |
| Operating temperature max 200 277Vac | 55°C |
