Цифровой осциллограф, 4 кан., 250 МГц, 12 бит, 1,25 Гвыб/с (1 кан.), 50 Мточек (1 кан.), 1 млн. осц/с, от 200 мкВ/дел, RS232/UART, I2C, SPI, CAN, LIN, генератор: 1 кан./25 МГц, 16 каналов (требуется PLA2216), сенсорный дисп.: 7’, USB, LAN , USB T
У поставщика
ПроизводительRigol
У поставщиков
1 шт.
Цены поставщиков
Склад 13
В наличии:1 шт
Срок поставки: до недели
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 162 954,36 |
Описание

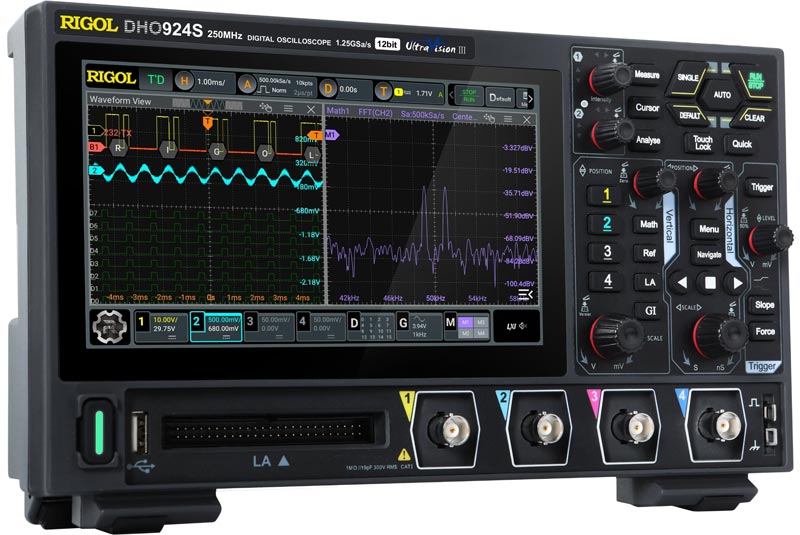

Цифровой осциллограф Rigol DHO924S — это 4-канальный прибор с полосой пропускания 250 МГц и 12-битным АЦП. Он обеспечивает частоту дискретизации до 1,25 Гвыб/с и глубину памяти 50 Мточек на канал. Оснащён встроенным генератором сигналов 25 МГц, декодированием протоколов RS232, I2C, SPI, CAN, LIN и 7-дюймовым сенсорным дисплеем. Подходит для отладки и тестирования в промышленной автоматике и встраиваемых системах.
Технические характеристики
| Тип | Digital Oscilloscope |
| Модель | DHO924S |
| Серия | DHO900 |
| Вес | — |
| Ток, А | — |
| Корпус | — |
| Напряжение, В | — |
| Afg note | single-channel arbitrary function generator output (only available for the S model) |
| Тип монтажа | — |
| Время нарастания | ≤1.4 ns |
| Размеры | — |
| Интерфейсы | USB Device & Host, LAN, HDMI |
| Сопротивление | — |
| Ёмкость | 15 pF ± 3 pF |
| Afg channels | 1 |
| Display size | 7 inch |
| Тип дисплея | capacitive multi-touch screen |
| Offset range | ±0.5 V (<500 μV/div), ±1 V (≥500 μV/div, ≤65 mV/div), ±8 V (>65 mV/div, ≤270 mV/div), ±20 V (>270 mV/div, ≤2.75 V/div), ±100 V (>2.75 V/div, ≤10 V/div) |
| Dynamic range | ±4 div (12 bits) |
| Esd tolerance | ±8 kV (on input BNCs) |
| Sampling mode | Real-time Sampling |
| Input coupling | DC, AC, or GND |
| Analog channels | 4 |
| Bandwidth limit | 20 MHz, FULL; selectable for each channel |
| Входное сопротивление | 1 MΩ ± 1% |
| Analog bandwidth | 250 MHz |
| Dc gain accuracy | ± 1% (>5mV/div, FullScale), ± 2% (≤5mV/div, FullScale, Typ.) |
| Digital channels | 16 |
| Вх. емкость | 15 pF ± 3 pF |
| Потребляемая мощн. | — |
| Dc offset accuracy | ≤200 mV/div (±0.1 div ± 2 mV ± 1.5% of offset value), >200 mV/div (±0.1 div ± 2 mV ± 1.0% of offset value) |
| Display resolution | 1024x600 |
| Vertical resolution | 12 bits |
| Digital channels note | PLA2216 logic analyzer probe required |
| Макс. входное напряжение | CAT I 300 Vrms, 400 Vpk (DC + Vpeak) |
| Раб. температура | — |
| Peak detection capture | 1.6 ns glitches |
| Тип упаковки | Штучный товар |
| Vertical sensitivity range | 200 μV/div to 10 V/div |
| Channel to channel isolation | ≥100:1 |
| Max sample rate dual channel | 625 MSa/s |
| Max sample rate full channel | 312.5 MSa/s |
| Max memory depth dual channel | 25 Mpts |
| Max memory depth full channel | 10 Mpts |
| Probe attenuation coefficient | 0.001X, 0.002X, 0.005X, 0.01X, 0.02X, 0.05X, 0.1X, 0.2X, 0.5X, 1X, 2X, 5X, 10X, 15X, 20X, 50X, 100X, 150X, 200X, 500X, 1000X, 1500X, 2000X, 5000X, 10000X, 15000X, 20000X, and 50000X |
| Max sample rate single channel | 1.25 GSa/s |
| Max memory depth single channel | 50 Mpts |
| Max waveform capture rate vector | 30,000 wfms/s |
| Hardware realtime waveform recording | Max. 500,000 frames |
| Max waveform capture rate ultraacquire | 1,000,000 wfms/s |
