Осциллограф цифровой 4 канала, 125 МГц, 1,25 Гвыб/с
У поставщика
ПроизводительRigol
У поставщиков
1 шт.
Цены поставщиков
Склад 13
В наличии:1 шт
Срок поставки: до недели
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 121 324,00 |
| от 2 | 119 236,75 |
| от 3 | 117 610,35 |
Описание

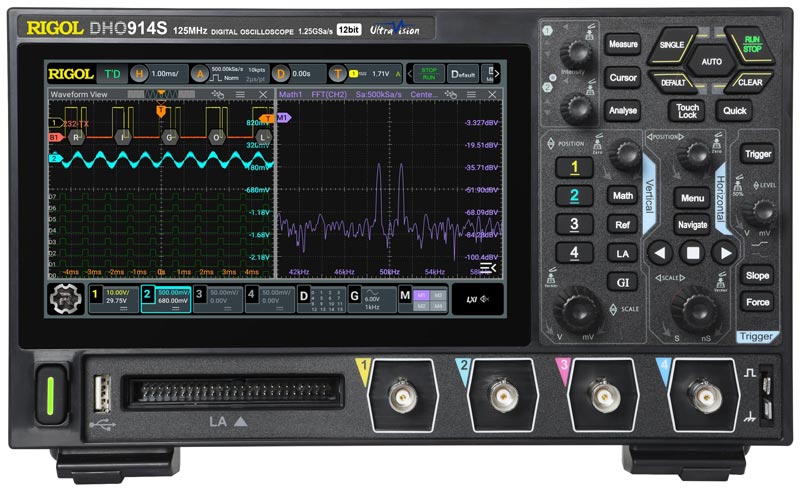

Осциллограф цифровой Rigol DHO914S — это 4-канальный прибор с полосой пропускания 125 МГц и частотой дискретизации 1,25 Гвыб/с. Устройство обеспечивает точный захват и анализ сигналов в реальном времени. Применяется для отладки и тестирования электронных схем в лабораториях, сервисных центрах и при разработке промышленной автоматики.
Технические характеристики
| Type | Bench |
| Channels | 4 Analog |
| Function | Record, Playback |
| Bandwidth | 125 MHz |
| Interface | RS232, USB |
| Время нарастания | ≤2.8 ns (10% to 90%, typical) |
| Probe Type | Passive (4) |
| Afg output | single-channel arbitrary function generator (AFG) output (only available for S model) |
| Интерфейсы | USB Device & Host, LAN, HDMI |
| Memory Size | 50Mpts |
| Display Type | LCD - Color |
| Display size | 7 inch |
| Offset range | ±0.5 V (<500 μV/div), ±1 V (≥500 μV/div, ≤65 mV/div), ±8 V (>65 mV/div, ≤270 mV/div), ±20 V (>270 mV/div, ≤2.75 V/div), ±100 V (>2.75 V/div, ≤10 V/div) |
| Touch screen | capacitive multi-touch |
| Dynamic range | ±4 div (12 bits) |
| Esd tolerance | ±8 kV (on input BNCs) |
| Input coupling | DC, AC, or GND |
| Peak detection | 1.6 ns glitches |
| Input Impedance | 1M - 15pF |
| Rise Time (Typ) | 2.8 ns |
| Bandwidth limit | 20 MHz, FULL |
| Входное сопротивление | 1 MΩ ± 1% |
| Max sample rate | 1.25 GSa/s (single-channel), 625 MSa/s (dual-channel), 312.5 MSa/s (full-channel) |
| Voltage - Supply | 12VDC |
| Analog bandwidth | 125 MHz |
| Dc gain accuracy | ±1% (>5mV/div, FullScale), ±2% (≤5mV/div, FullScale, Typ.) |
| Digital channels | 16 |
| Max memory depth | 50 Mpts (single-channel), 25 Mpts (dual-channel), 10 Mpts (full-channel) |
| Описание | 125MHz, 1.25GSa/s, 4 channels, 1 |
| Вх. емкость | 15 pF ± 3 pF |
| Макс. входное напряжение | CAT I 300 Vrms, 400 Vpk (DC + AC pk) |
| Dc offset accuracy | ≤200 mV/div (±0.1 div ± 2 mV ± 1.5% of offset value), >200 mV/div (±0.1 div ± 2 mV ± 1.0% of offset value) |
| Display resolution | 1024x600 |
| Vertical resolution | 12 bits |
| Voltage - Input (Max) | CAT I 300V |
| Тип упаковки | Штучный товар |
| Max waveform capture rate | 30,000 wfms/s (Vector Mode), 1,000,000 wfms/s (UltraAcquire Mode) |
| Number of analog channels | 4 |
| Waveform recording frames | Max 500,000 frames |
| Sampling Rate (Per Second) | 1.25G |
| Number of digital channels | 16 |
| Vertical sensitivity range | 200 μV/div to 10 V/div |
| Channel to channel isolation | ≥100:1 |
| Logic analyzer probe required | PLA2216 |
| Probe attenuation coefficients | 0.001X to 50000X |
