Осциллограф цифровой 4 канала, 100 МГц, 1,25 Гвыб/с, сенсорный дисплей, 12бит АЦП
У поставщика
ПроизводительRigol
У поставщиков
1 шт.
Цены поставщиков
Склад 13
В наличии:1 шт
Срок поставки: до недели
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 91 604,48 |
| от 2 | 90 297,34 |
| от 3 | 89 546,84 |
| от 4 | 89 083,16 |
| от 5 | 88 707,72 |
Описание

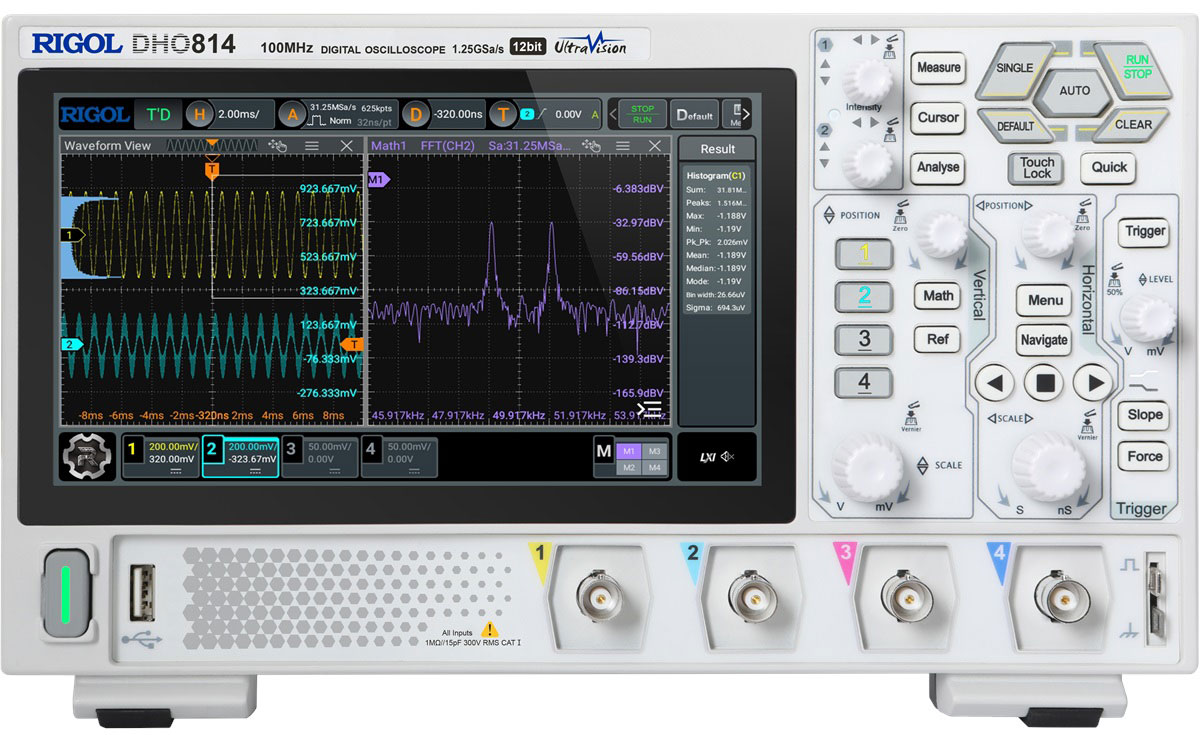

Осциллограф цифровой Rigol DHO814 — это 4-канальный прибор с полосой пропускания 100 МГц и частотой дискретизации 1,25 Гвыб/с. Оснащён сенсорным дисплеем и 12-битным АЦП для точного отображения сигналов. Подходит для лабораторных исследований, ремонта и отладки электронных устройств.
Технические характеристики
| Тип | digital oscilloscope |
| Модель | DHO814 |
| Интерфейс | USB Device, USB Host, LAN, HDMI |
| Display size | 7 inch |
| Offset range | ±0.5 V to ±100 V depending on sensitivity |
| Esd tolerance | ±8 kV |
| Bandwidth limit | 20 MHz, FULL |
| Входное сопротивление | 1 MΩ ± 1% |
| Time base range | 5 ns/div to 500 s/div |
| Analog bandwidth | 100 MHz |
| Dc gain accuracy | ± 1% (>5mV/div, FullScale), ± 2% (≤5mV/div, FullScale, Typ.) |
| Max memory depth | 25 Mpts |
| Вх. емкость | 15 pF ± 3 pF |
| Макс. входное напряжение | CAT I 300 V rms, 400 V pk |
| Тип. время нарастания | 3.5 ns |
| Display resolution | 1024x600 |
| Time base accuracy | ±25 ppm ± 5 ppm/year |
| Delta time accuracy | ±(Time Base Accuracy x Readout) ± (0.001 x Screen Width) ± 20 ps |
| Vertical resolution | 12 bits |
| Тип упаковки | Штучный товар |
| Max real time sample rate | 1.25 GSa/s |
| Max waveform capture rate | 1,000,000 wfms/s |
| Number of analog channels | 4 |
| Vertical sensitivity range | 500 μV/div to 10 V/div |
| Channel to channel isolation | ≥100:1 |
| Probe attenuation coefficients | 0.001X to 50000X |
| Channel to channel skew correction | ±100 ns, Accuracy ± 1 ps |
| Analog channel to channel delay typical | ≤2 ns |
