Осциллограф цифровой 2 канала, 100 МГц, 1,25 Гвыб/с, сенсорный дисплей, 12бит АЦП
У поставщика
ПроизводительRigol
У поставщиков
1 шт.
Цены поставщиков
Склад 13
В наличии:1 шт
Срок поставки: до недели
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 67 765,05 |
Описание

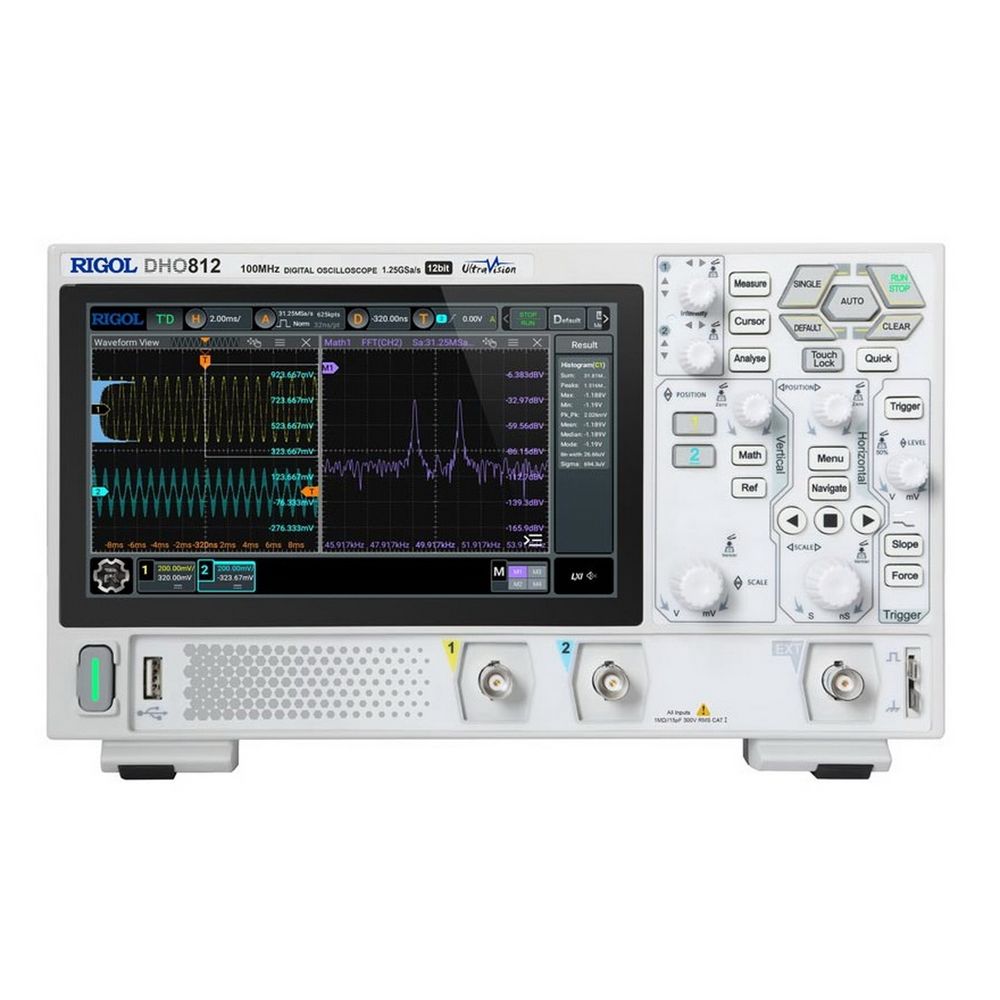

Осциллограф цифровой Rigol DHO812 — двухканальный измерительный прибор с полосой пропускания 100 МГц. Оснащён сенсорным дисплеем и 12-битным АЦП с частотой дискретизации 1,25 Гвыб/с. Подходит для точного анализа сигналов в лабораториях, сервисных центрах и при разработке электроники.
Технические характеристики
| Type | Bench |
| Модель | DHO812 |
| Channels | 2 Analog |
| Function | Record, Playback |
| Каналы | 2 + EXT |
| Bandwidth | 100 MHz |
| Interface | RS232, USB |
| Время нарастания | ≤3.5ns (10% to 90%, typical) |
| Probe Type | Passive (2) |
| Интерфейсы | USB Device & Host, LAN, HDMI |
| Memory Size | 25Mpts |
| Display Type | LCD - Color |
| Display size | 7 inch capacitive multi-touch screen |
| Offset range | ±0.5V (<500μV/div); ±1V (≥500μV/div, ≤65mV/div); ±8V (>65mV/div, ≤270mV/div); ±20V (>270mV/div, ≤2.75V/div); ±100V (>2.75V/div, ≤10V/div) |
| Dynamic range | ±4 div (12 bits) |
| Esd tolerance | ±8kV (on input BNCs) |
| Input coupling | DC, AC, or GND |
| Peak detection | 1.6ns glitches |
| Input Impedance | 1M - 15pF |
| Rise Time (Typ) | 3.5 ns |
| Bandwidth limit | 20MHz, FULL; selectable per channel |
| Входное сопротивление | 1MΩ ±1% |
| Time base range | 5ns/div to 500s/div (Fine) |
| Voltage - Supply | 12VDC |
| Analog bandwidth | 100MHz |
| Dc gain accuracy | ±1% (>5mV/div, FullScale); ±2% (≤5mV/div, FullScale, Typ.) |
| Horizontal modes | YT default; XY Channel 1/2/3/4; SCAN time base ≥200ms/div; time base ≥50ms/div entry/exit |
| Описание | 100MHz, 1.25GSa/s, 2 channels |
| Вх. емкость | 15pF ±3pF |
| Макс. входное напряжение | CAT I 300Vrms, 400V (DC + Vpk peak), transient overvoltage not allowed |
| Dc offset accuracy | ≤200mV/div: ±0.1div ±2mV ±1.5% of offset value; >200mV/div: ±0.1div ±2mV ±1.0% of offset value |
| Display resolution | 1024x600 |
| Time base accuracy | ±25ppm ±5ppm/year |
| Delta time accuracy | ±(Time Base Accuracy x Readout) ± (0.001 x Screen Width) ±20ps |
| Trigger delay range | pre-trigger -5div; post-trigger 1s or 100div, whichever is greater |
| Vertical resolution | 12 bits |
| Time base resolution | 100ps |
| Vertical sensitivity | 500μV/div to 10V/div |
| Voltage - Input (Max) | CAT I 300V |
| Waveform record frames | 500,000 frames max |
| External trigger output | Standard for dual-channel model |
| Тип упаковки | Штучный товар |
| Sample rate full channel | 625MSa/s (full-channel) |
| Memory depth full channel | 10Mpts |
| Sampling Rate (Per Second) | 1.25G |
| Sample rate single channel | 1.25GSa/s |
| Memory depth single channel | 25Mpts |
| Channel to channel isolation | ≥100:1 |
| Probe attenuation coefficients | 0.001X, 0.002X, 0.005X, 0.01X, 0.02X, 0.05X, 0.1X, 0.2X, 0.5X, 1X, 2X, 5X, 10X, 15X, 20X, 50X, 100X, 150X, 200X, 500X, 1000X, 1500X, 2000X, 5000X, 10000X, 15000X, 20000X, 50000X |
| Analog channel to channel delay | ≤2ns (Typical) |
| Waveform capture rate vector mode | 30,000wfms/s |
| Channel to channel skew correction | ±100ns, accuracy ±1ps |
| Waveform capture rate ultra acquire | 1,000,000wfms/s |
