Осциллограф цифровой 2 канала, 70 МГц, 1,25 Гвыб/с, сенсорный дисплей, 12бит АЦП
У поставщика
ПроизводительRigol
У поставщиков
1 шт.
Цены поставщиков
Склад 13
В наличии:1 шт
Срок поставки: до недели
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 64 785,16 |
Описание

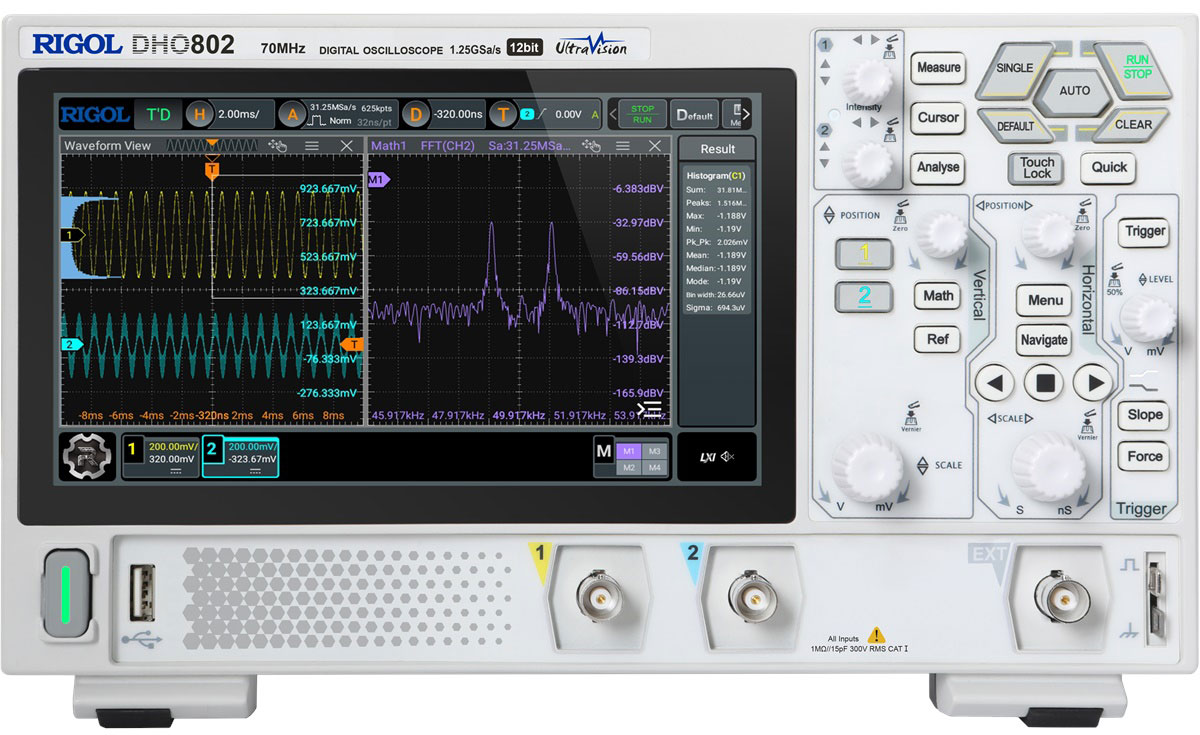

Цифровой осциллограф Rigol DHO802 — двухканальный измерительный прибор с полосой пропускания 70 МГц. Оснащён сенсорным дисплеем и 12-битным АЦП, частота дискретизации достигает 1,25 Гвыб/с. Подходит для лабораторных исследований, ремонта и отладки электронных устройств.
Технические характеристики
| Модель | DHO802 |
| Время нарастания | ≤5 ns |
| Интерфейсы | USB Device & Host, LAN, HDMI |
| Pre trigger | -5 div |
| Offset range | ±0.5 V (<500 μV/div), ±1 V (≥500 μV/div, ≤65 mV/div), ±8 V (>65 mV/div, ≤270 mV/div), ±20 V (>270 mV/div, ≤2.75 V/div), ±100 V (>2.75 V/div, ≤10 V/div) |
| Post trigger | 1 s or 100 div, whichever is greater |
| Тип продукта | Digital Oscilloscope |
| Dynamic range | ±4 div (12 bits) |
| Esd tolerance | ±8 kV (on input BNCs) |
| Lcd size type | 7'' capacitive multi-touch screen |
| Sampling mode | Real-time Sampling |
| Input coupling | DC, AC, or GND |
| Bandwidth limit | 20 MHz, FULL; selectable for each channel |
| Входное сопротивление | 1 MΩ ± 1% |
| Time base range | 5 ns/div to 500 s/div |
| Analog bandwidth | 70 MHz |
| Dc gain accuracy | ± 1% (>5mV/div, FullScale), ± 2% (≤5mV/div, FullScale, Typ.) |
| Вх. емкость | 15 pF ± 3 pF |
| Dc offset accuracy | ≤200 mV/div (±0.1 div ± 2 mV ± 1.5% of offset value), >200 mV/div (±0.1 div ± 2 mV ± 1.0% of offset value) |
| Display resolution | 1024x600 |
| Horizontal mode xy | Channel 1/2/3/4 |
| Time base accuracy | ±25 ppm ± 5 ppm/year |
| Delta time accuracy | ±(Time Base Accuracy x Readout) ± (0.001 x Screen Width) ± 20 ps |
| Num analog channels | 2 + EXT |
| Vertical resolution | 12 bits |
| Horizontal mode scan | Time base ≥200 ms/div |
| Time base resolution | 100 ps |
| Макс. входное напряжение | CAT I 300 Vrms, 400 Vpk (DC + Vpeak) |
| Peak detection capture | 1.6 ns glitches |
| Тип упаковки | Штучный товар |
| Horizontal mode yt default | YT |
| Vertical sensitivity range | 500 μV/div to 10 V/div |
| Channel to channel isolation | ≥100:1 |
| Max sample rate full channel | 625 MSa/s |
| Max memory depth full channel | 10 Mpts |
| Probe attenuation coefficient | 0.001X, 0.002X, 0.005X, 0.01X, 0.02X, 0.05X, 0.1X, 0.2X, 0.5X, 1X, 2X, 5X, 10X, 15X, 20X, 50X, 100X, 150X, 200X, 500X, 1000X, 1500X, 2000X, 5000X, 10000X, 15000X, 20000X, and 50000X |
| Max sample rate single channel | 1.25 GSa/s |
| Analog channel to channel delay | ≤2 ns |
| Max memory depth single channel | 25 Mpts |
| Max waveform capture rate vector | 30,000 wfms/s |
| Channel to channel skew correction | ±100 ns, Accuracy ± 1 ps |
| Hardware realtime waveform recording | Max. 500,000 frames |
| Max waveform capture rate ultraacquire | 1,000,000 wfms/s |
