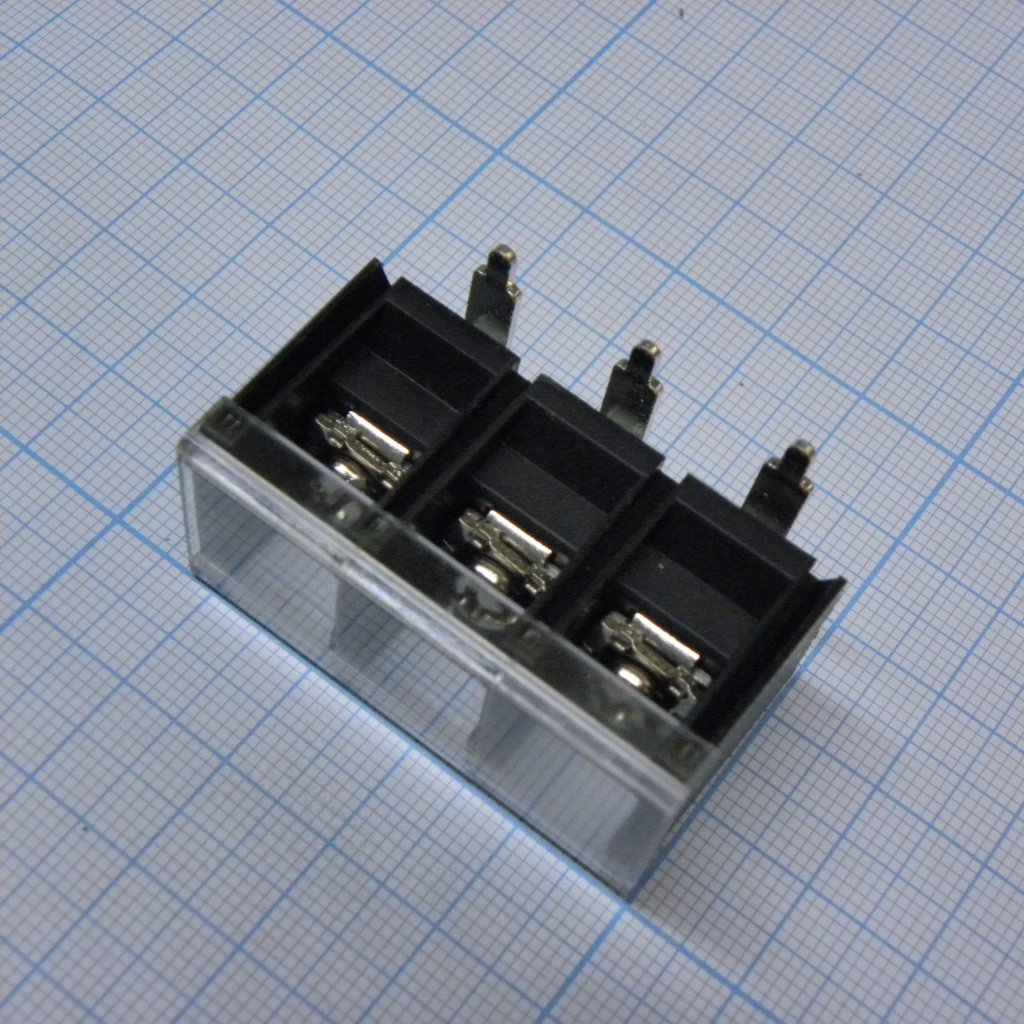

Клеммник DG78R-B-03P-13-00A(H)
У поставщика
У поставщиков
254 шт.
Норм. уп.: 160
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт26,89 ₽
Сумма806,70 ₽
+ доплата 490,00 ₽
В наличии253 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 30 штюрлицам и ИП
от 40 — 25,56 ₽ (−5%)
Заказ со склада «Склад 13» с этой позицией — 806,70 ₽. До заказа без доплаты не хватает 16 493,30 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
30 шт · Склад 13 · 806,70 ₽
Описание
Клеммник Degson серии DG78R-B с тремя контактами. Модель с угловым расположением выводов и шагом 13 мм предназначена для силовых цепей. Оснащена усиленным корпусом и рассчитана на надёжное соединение проводов большого сечения в промышленном оборудовании.
Технические характеристики
| Серия | DG78R-B |
| Количество контактов | 3 |
| Шаг | 13.00mm |
| Монтаж | Выводной |
| RoHS | Соответствует |
| Цвет | Серый |
| Полюса | 3 |
| Момент | M4, 10.53Lb.in |
| Ревизия | Rev.1.0 |
| Стандарт | UL |
| Размеры | Ширина: 22.00mm; Высота: 20.00mm; Длина: 13.00xN+3.30mm; Размер вывода: 2.00±0.10mm; Толщина вывода: 1.00±0.10mm; Pitch spacing: 13.00x(N-1)mm; Body dimension: 4.00±0.10mm; Прочие размеры: 3.55±0.30mm; Small dimension: 02.70mm; Terminal dimension: 4.70±0.30mm |
| Допуски | 6 to 10mm: ±0.20mm; 0.5 to 6mm: ±0.15mm; 10 to 24mm: ±0.30mm; 24 to 30mm: ±0.30mm; 30 to 60mm: ±0.50mm; Over 150mm: ±1.30mm; 60 to 100mm: ±0.70mm; 100 to 150mm: ±1.00mm |
| Диапазон проводов | 18-10 AWG |
| Описание | PCB terminal block, 3 poles, 13.00mm pitch |
| Артикул | DG78R-B-03P-13-00A(H) |
| Диапазон полюсов | 2-20 |
| Варианты цвета | Серый, Синий, Чёрный, Зелёный, Оранжевый, Красный, Прозрачный, Жёлтый, Белый |
| Ном. ток | 40A |
| Ном. напряжение | 600V |
| Сертификаты | cAlus, CE |
| Длина зачистки | 8-9mm |
| Стандарт размеров | ASME Y14.5-2009 |
| Выдерживаемое напряжение | AC2200V/1Min |
| Раб. температура | -40°C to +105°C |
| Тип упаковки | Bulk (россыпь) |
| Описание (англ.) | Barrier terminal block. Series DG78R-B |
