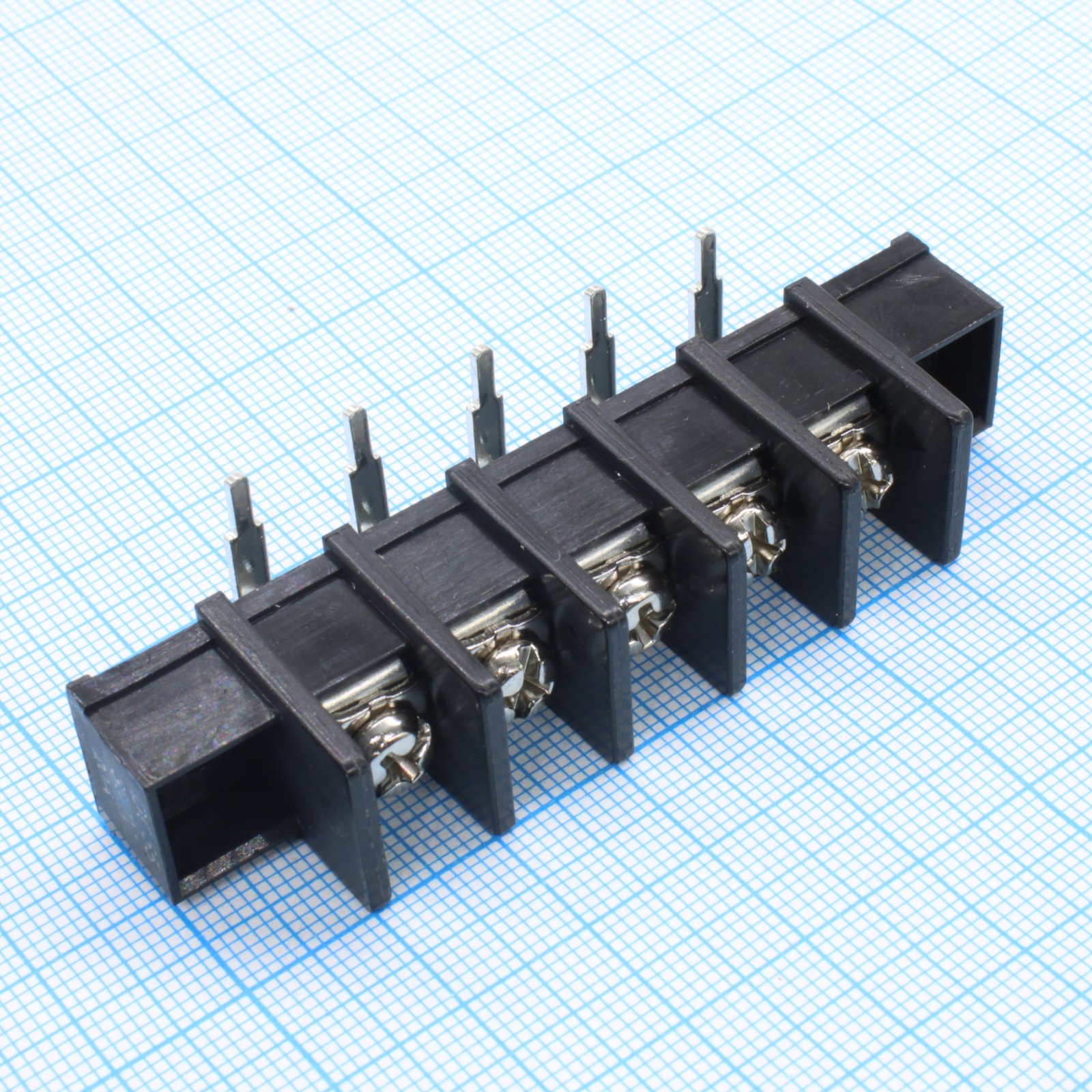

Клеммник DG55R-A-05P-13-00A(H)
У поставщика
У поставщиков
488 шт.
Норм. уп.: 100
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт63,72 ₽
Сумма955,80 ₽
+ доплата 490,00 ₽
В наличии400 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 15 штюрлицам и ИП
от 32 — 58,83 ₽ (−8%)
Заказ со склада «Склад 13» с этой позицией — 955,80 ₽. До заказа без доплаты не хватает 16 344,20 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
15 шт · Склад 13 · 955,80 ₽
Описание
Клеммник Degson DG55R-A-05P-13-00A(H) — это разъемный винтовой соединитель на 5 контактов из серии DG55R. Отличается надежным контактным соединением и компактным корпусом, подходит для коммутации проводов в промышленной автоматике и распределительных щитах. Модель с угловым расположением выводов (под винт) упрощает монтаж в ограниченном пространстве.
Технические характеристики
| Серия | DG55R |
| Тип | клеммник |
| Количество контактов | 5 |
| Шаг | 10.0mm |
| Монтаж | Выводной |
| Материал корпуса | PA66 |
| Класс горючести | UL94V-0 |
| Размер | A3 |
| Полюса | 2-24P |
| Шкала | 1:1 |
| Ревизия | T5 |
| Размеры | Глубина: 18.40mm; Ширина: 10.40mm; Высота: 15.60mm; Диаметр штыря: 0.80±0.05mm; Диаметр отверстия: 4.20±0.3mm; Шаг, формула: 10.0x(P+1); Body dimension: 5.6mm; Формула длины: 10.0x(P+1)+12.50; Screw dimension: 4*8 |
| Макс. момент затяжки | 12.24kgf.cm |
| Выступ | THIRD ANGLE |
| Допуски | Углы: ±1°; Undimensioned: 0.05/10; Диапазон шага, мм: ±0.2: over 150; ±0.10: over 10 to 24; ±0.15: over 30 to 60; ±0.25: over 100 to 150; 1.50±0.05: over 6 to 10; Номинальный диапазон размеров, мм: ±0.2: to 30; ±0.3: over 30 to 60; ±0.5: over 60 to 100; ±0.7: over 100 to 150; ±1.0: over 150 |
| Диапазон проводов | 22~12AWG |
| Описание | Terminal block / pin header |
| Артикул | DG55R-A-05P-13-00A(H) |
| Ном. ток | 20A |
| Ном. напряжение | 300V |
| Номер чертежа | DG55R-E03 |
| Материал винта | Steel, Ni Plated |
| Сечение провода мм2 | 4mm2 |
| Материал штыревого разъема | Brass, SnCe Plated |
| Выдерживаемое напряжение | AC2000В/1мин |
| Примечание | DG55H-A-02P-13-00ZH |
| Сопр. изоляции | 500MΩ/DC500V |
| Раб. температура | -40°C to +105°C |
| Тип упаковки | Bulk (россыпь) |
| Описание (англ.) | Barrier terminal block. Series DG55H-A |
