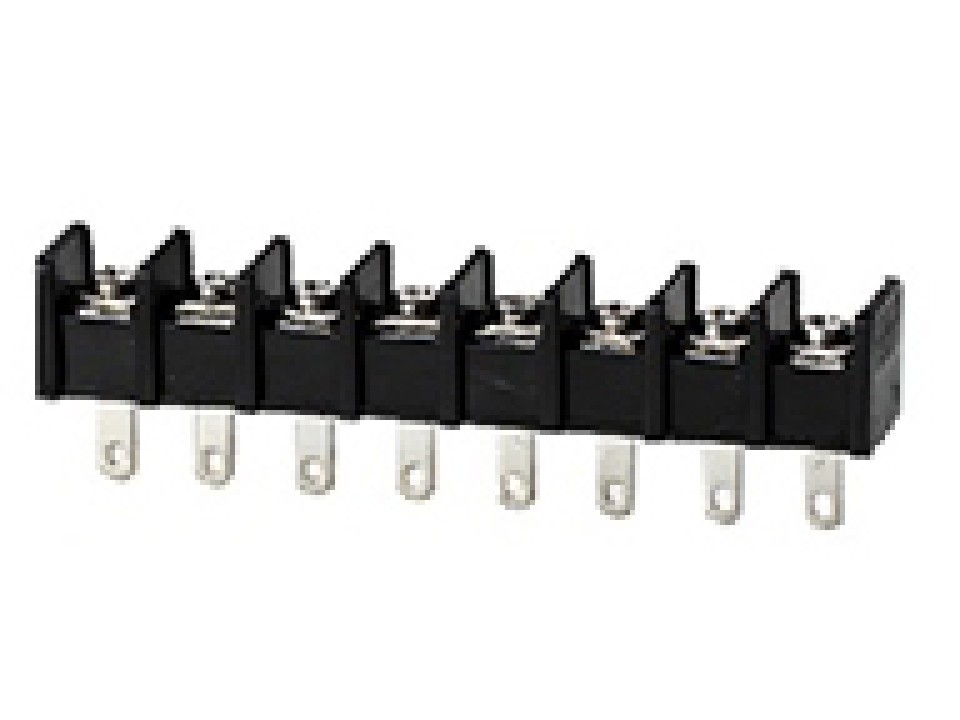

DG55H-B-04P - 13 (XY855B - 10.0 - 04P) клеммник XINYA (арт. 025100)
У поставщика
У поставщиков
154 шт.
Норм. уп.: 200
Описание
Клеммник XINYA серии DG55H-B-04P (XY855B-10.0-04P) — это винтовой разъем для печатных плат с шагом 10.0 мм. Модель рассчитана на 4 контакта и подходит для силовых цепей и промышленной автоматизации. Корпус обеспечивает надежное соединение проводов без пайки, что упрощает монтаж и обслуживание оборудования.
Технические характеристики
| Тип | Клеммник |
| Сечение провода | 22-12 AWG / 4.0 mm² |
| Шаг | 10.0 mm (0.394 in) |
| Шаг | 10.0 мм |
| Монтаж | Выводной |
| Материал корпуса | PA66 (UL94V-0) |
| Момент | 1.0 Nm (8.8 lb-in) |
| Стандарт | UL / IEC |
| Тип монтажа | THT |
| Ном. ток | 20A (UL) / 32A (IEC) |
| Материал винта | M3.5 nickel-plated steel |
| Ном. напряжение | 300V (UL) / 450V (IEC) |
| Материал клеммы | Brass, tin-plated |
| Число контактов | 4 |
| Эл. прочность | AC 2000V / 1 min |
| Сопр. изоляции | 500 MΩ at DC 500V |
| Диап. раб. темп. | -40°C ~ +105°C |
| Кол-во контактов | 4 |
Аналоги
- KLS2-55C-10.0-04P-B
- GSA55H-10.0-04P
