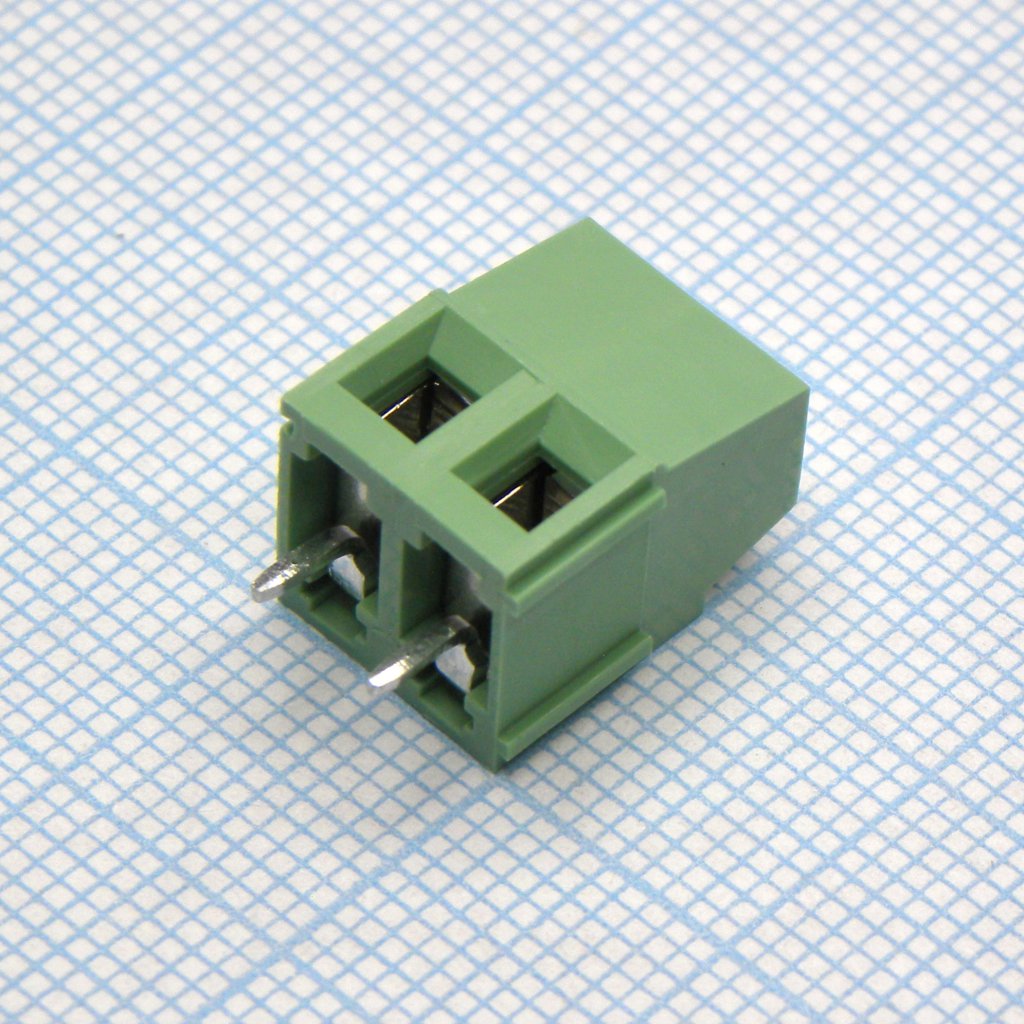

Винтовой клеммный блок c рельефной обоймой, 2 контакта. Серия DG500-5.08
У поставщика
ПроизводительDegson
У поставщиков
31 016 шт.
Норм. уп.: 4000
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт14,71 ₽
Сумма735,50 ₽
+ доплата 490,00 ₽
В наличии31 016 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 50 штюрлицам и ИП
от 373 — 13,34 ₽ (−9%)
Заказ со склада «Склад 13» с этой позицией — 735,50 ₽. До заказа без доплаты не хватает 16 564,50 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
50 шт · Склад 13 · 735,50 ₽
Описание
Винтовой клеммный блок Degson серии DG500-5.08 с рельефной обоймой на 2 контакта. Шаг 5,08 мм, подходит для пайки на печатную плату. Применяется в промышленной автоматике и распределительных устройствах.
Технические характеристики
| RoHS | Соответствует |
| Шаг | 7.62mm |
| Полюса | 2 |
| Серия | DG500-5.08 |
| Момент | M2.5, 0.4N·m |
| Тип монтажа | THT |
| Ревизия | FOR-1351 Rev.1.0 |
| Стандарт | UL, IEC, VDE |
| Расположение выводов | PCB LAYOUT |
| Описание | Screw terminal block with raised housing, 2 contacts |
| Артикул | DG500-5.08-02P-14-00A(H) |
| Диапазон шага | 5.08xN, 5.00xN |
| Допуск 2 | ±2 |
| Производитель | NINGBO DEGSON ELECTRICAL CO., LTD |
| Варианты цвета | Серый, Синий, Чёрный, Зелёный, Оранжевый, Красный, Прозрачный, Жёлтый, Белый |
| Диаметр отверстия | Ø1.40 |
| Сечение провода UL | 30~12AWG |
| Размер 2,50 | 2.50 |
| Размер 2,54 | 2.54 |
| Dimension 3 10 | 3.10 |
| Dimension 3 12 | 3.12 |
| Размер 3,50 | 3.50±0.30 |
| Размер 5,00 | 5.00 |
| Dimension 5 08 | 5.08 |
| Допуск 0,15 | ±0.15 |
| Допуск 0–20 | ±0.20 |
| Допуск 0–30 | ±0.30 |
| Допуск 0–50 | ±0.50 |
| Tolerance 0 58 | 0.58 |
| Tolerance 0 70 | ±0.70 |
| Tolerance 0 80 | 0.80 |
| Допуск 1,00 | ±1.00 |
| Tolerance 1 30 | ±1.30 |
| Сечение провода IEC | 1.0~2.5mm2 |
| Размер 10.00 | 10.00 |
| Dimension 14 00 | 14.00 |
| Момент затяжки (импер.) | M2.5, 3.54Lb.in |
| Ном. ток UL | 20A |
| Ном. напр. UL | 300V |
| Длина зачистки | 6~7mm |
| Номин. ток IEC | 18A |
| Ном. напр. IEC | 250V |
| Стандарт размеров | ASME Y14.5-2009 |
| Выдерживаемое напряжение | AC2000В/1мин |
| Примечание | DG500-5.08-02P-14-00ZH |
| Раб. температура | -40°C~+105°C |
| Тип упаковки | Bulk (россыпь) |
| Описание (англ.) | PCB Universal screw terminal block. Series DG500-5.08 |
