Винтовой клеммный блок. Серия DG381-3.81
У поставщика
ПроизводительDegson
У поставщиков
840 шт.
Норм. уп.: 700
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт65,35 ₽
Сумма980,25 ₽
+ доплата 490,00 ₽
В наличии840 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 15 штюрлицам и ИП
от 32 — 60,36 ₽ (−8%)
Заказ со склада «Склад 13» с этой позицией — 980,25 ₽. До заказа без доплаты не хватает 16 319,75 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
15 шт · Склад 13 · 980,25 ₽
Описание

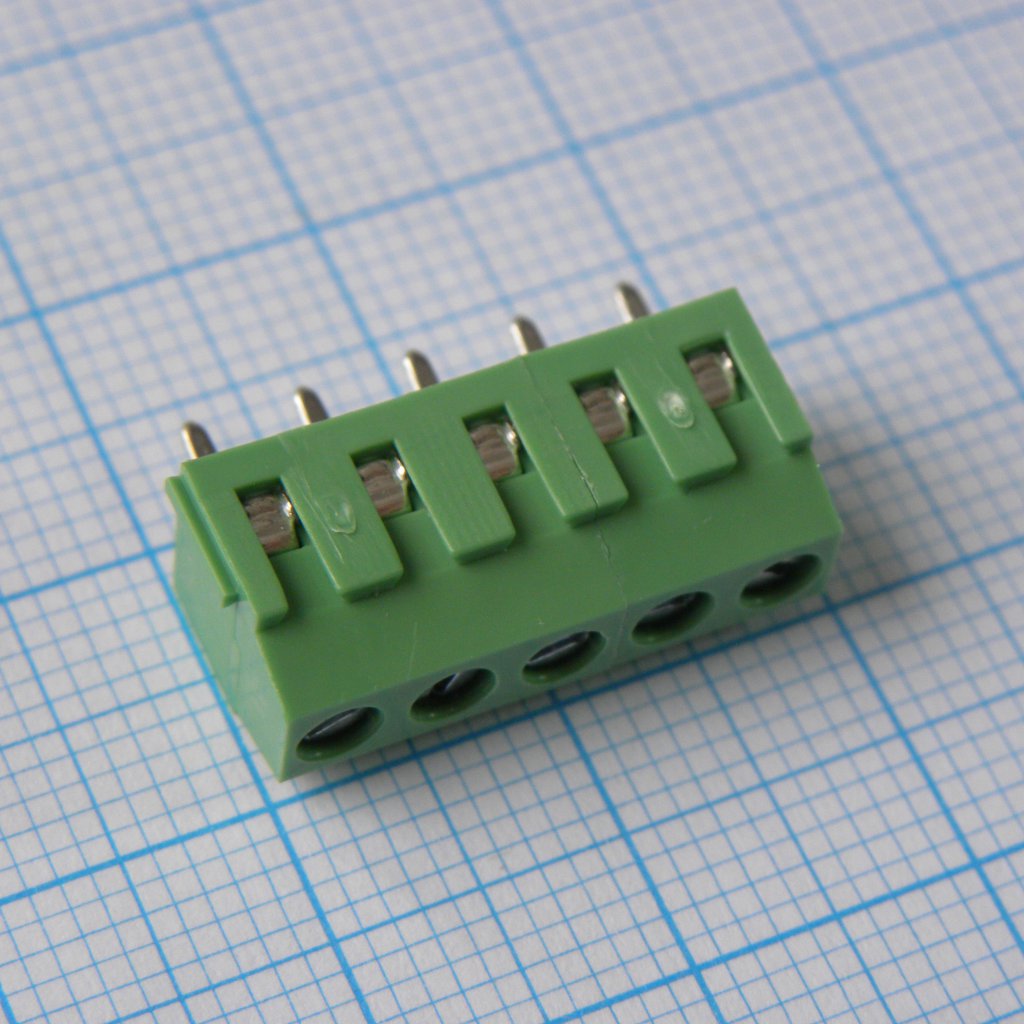

Винтовой клеммный блок Degson серии DG381-3.81. Шаг 3,81 мм, на 5 позиций. Подходит для соединения проводов в промышленной автоматике и системах управления.
Технические характеристики
| RoHS | Соответствует |
| Шаг | 3.81mm |
| Полюса | 05P |
| Шкала | 1:1 |
| Лист | 1/1 |
| Layout | PCB |
| Серия | DG381-3.81 |
| Тип монтажа | THT |
| Ревизия | 1.0 |
| Стандарт | UL, IEC, VDE |
| Момент затяжки UL | 1.77Lb.in |
| Ширина корпуса | 3.90mm |
| Цветовой код | 1.(Grey) 2.(Blue) 3.(Black) 4.(Green) 5.(Orange) 6.(Red) 7.(Transparent) 8.(Yellow) 9.(White) |
| Выступ | Third Angle |
| Момент затяжки IEC | 0.2N.m |
| Описание | винтовой клеммный блок |
| Артикул | DG381-3.81-05P-14-00A(H) |
| Диапазон шага | 3.5/3.81mm |
| Диапазон полюсов | 02~24P |
| Производитель | NINGBO DEGSON ELECTRICAL CO., LTD |
| Диаметр штыря | ø1.40mm |
| Tolerance lt | ±2* |
| Варианты цвета | Серый, Синий, Чёрный, Зелёный, Оранжевый, Красный, Прозрачный, Жёлтый, Белый |
| Dimension 8 6 | 8.6mm |
| Сечение провода UL | 26~16AWG |
| Размер 0,60 | 0.60mm |
| Размер 0,90 | 0.90mm |
| Dimension 1 75 | 1.75mm |
| Dimension 1 91 | 1.91mm |
| Dimension 3 60 | 3.60±0.3mm |
| Номер чертежа | DG381-3.5/3.81-XXP-1Y-00A(H) |
| Сечение провода IEC | 0.5~1.0mm2 |
| Размер шага | 3.81mm |
| Ном. ток UL | 10A |
| Ном. напр. UL | 150V |
| Длина зачистки | 4~5mm |
| Допуск 0,1–10 | ±1.30 |
| Номин. ток IEC | 10A |
| Ном. напр. IEC | 130V |
| Стандарт размеров | ASME Y14.5-2009 |
| Допуск свыше 150 | ±1.00 |
| Pitch dimension alt | 3.50mm |
| Tolerance 3 60 to 6 | ±0.15 |
| Выдерживаемое напряжение | AC1250V/1Min |
| Раб. температура | -40°C~+105°C |
| Допуск свыше 6–10 | ±0.20 |
| Tolerance over 10 to 24 | ±0.30 |
| Tolerance over 24 to 30 | ±0.30 |
| Допуск свыше 30–60 | ±0.50 |
| Тип упаковки | Bulk (россыпь) |
| Допуск свыше 60–100 | ±0.50 |
| Допуск свыше 100–150 | ±0.70 |
