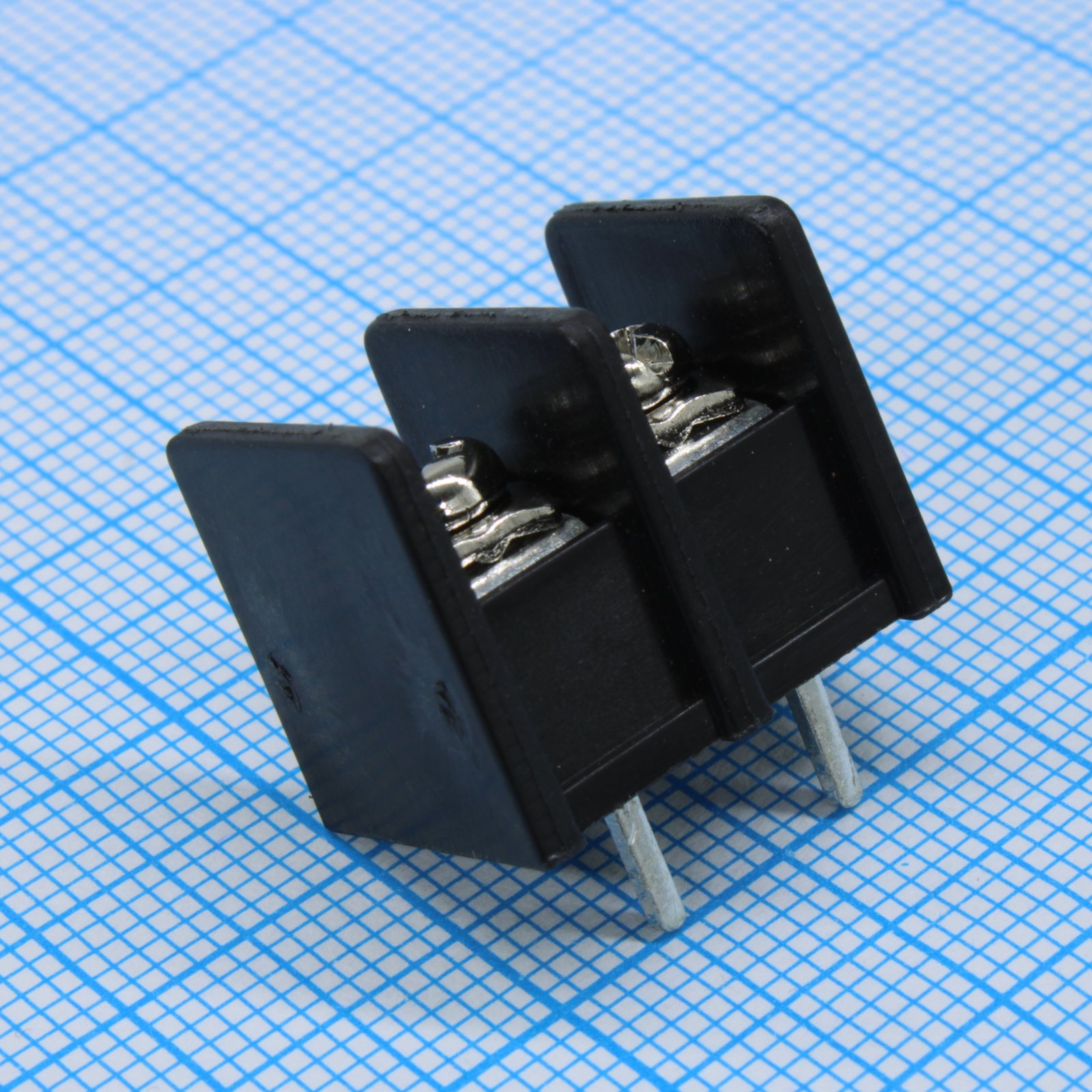

Клеммник DG35S-B-02P-13-00A(H)
У поставщика
У поставщиков
20 123 шт.
Норм. уп.: 100
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 14срок до недели
Цена за шт12,71 ₽
дешевле всех
Сумма1 271,00 ₽
В наличии18 255 шт
только упаковками по 100 штюрлицам и ИП
Склад 13срок до недели
Цена за шт12,81 ₽
Сумма1 281,00 ₽
+ доплата 490,00 ₽
В наличии1 868 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 100 штюрлицам и ИП
от 130 — 11,87 ₽ (−7%)
100 шт · Склад 14 · 1 271,00 ₽
Описание
Клеммник Degson серии DG35S-B-02P-13-00A(H) представляет собой двухконтактный разъем для монтажа на печатную плату. Модель отличается компактным корпусом и предназначена для надежного соединения проводов в промышленной автоматике и электротехнике. Конструкция с винтовым зажимом обеспечивает простой и безопасный монтаж.
Технические характеристики
| Тип | клеммник |
| Количество контактов | 2 |
| Шаг | 8.25mm |
| Шаг, формула | 8.25x(N-1)+10.15 |
| Монтаж | Выводной |
| Материал корпуса | PA66 |
| Класс горючести | UL94V-0 |
| Полюса | 2P-26P |
| Макс. момент затяжки | M3, 5.10Kgf.cm |
| Размер винта | 3*6 (6*6) bright-Screw |
| Диапазон проводов | 22~12AWG; 4mm² |
| Screw finish | Ni Plated |
| Dimension 3 0 | 3.0mm |
| Допуск 0,2 | ±0.2mm |
| Допуск 0,3 | ±0.3mm |
| Допуск 0,5 | ±0.5mm |
| Допуск 0,7 | ±0.7mm |
| Погрешность 1.0 | ±1.0mm |
| Размер 0,80 | 0.80+0.05mm |
| Размер 1.10 | 1.10+0.05mm |
| Dimension 5 40 | 5.40±0.30mm |
| Dimension 8 50 | 8.50mm |
| Материал винта | Сталь |
| Допуск 0,10 | ±0.10mm |
| Допуск 0,15 | ±0.15mm |
| Допуск, 0–25 | ±0.25mm |
| Размер 12.20 | 12.20mm |
| Размер 13,60 | 13.60mm |
| Размер 15,10 | 15.10mm |
| Размер шага | 8.25x(N-1) |
| Допуск угла | ±1° |
| Ном. ток UL | 20A |
| Ном. напр. UL | 300V |
| Покрытие штыревого разъёма | SnCe |
| Номин. ток IEC | 32A |
| Ном. напр. IEC | 450V |
| Материал штыревого разъема | Латунь |
| Выдерживаемое напряжение | AC2000В/1мин |
| Сопр. изоляции | 500MΩ/DC500V |
| Раб. температура | -40°C ~ +105°C |
| Допуск 0,05 % на 10 | 0.05/10 |
| Тип упаковки | Bulk (россыпь) |
