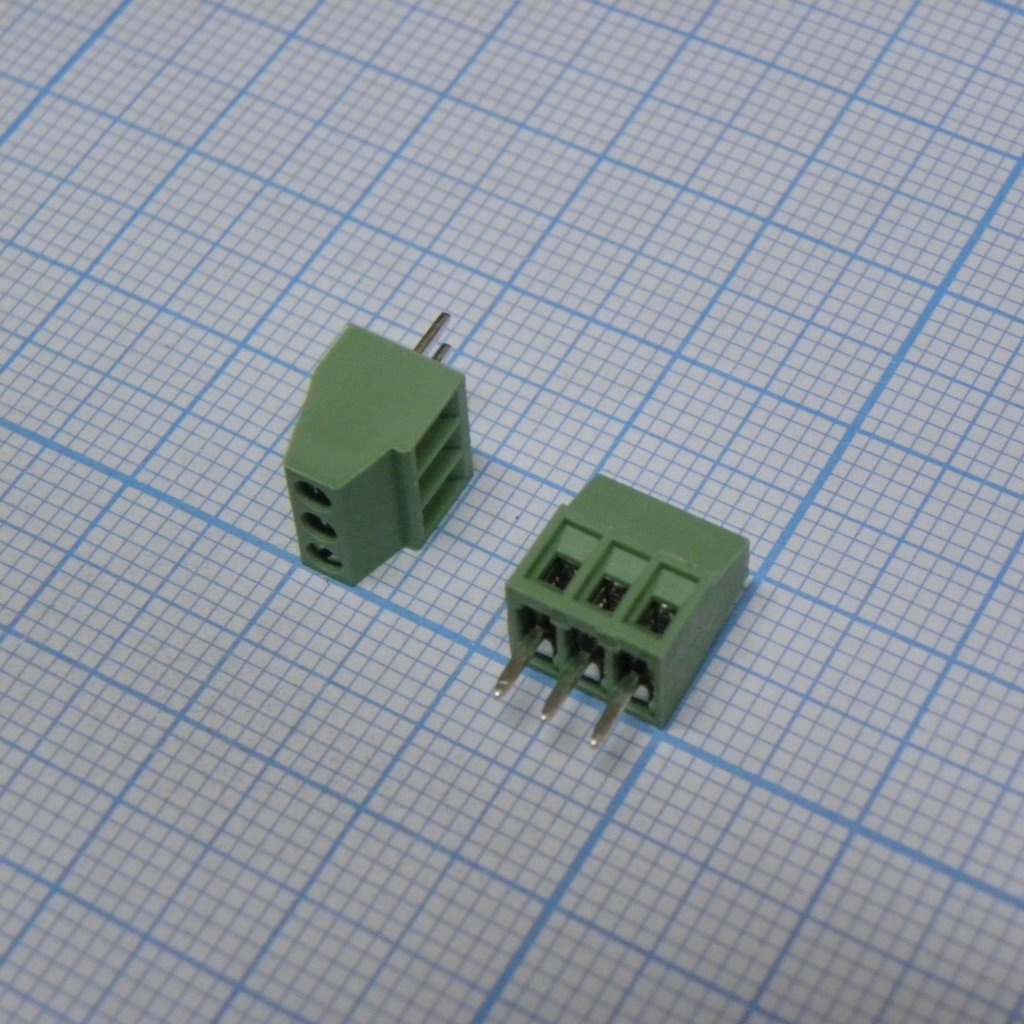

Винтовой клеммный блок c рельефной обоймой, 3 контакта. Серия DG308-2.54
У поставщика
ПроизводительDegson
У поставщиков
10 608 шт.
Норм. уп.: 2000
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт38,43 ₽
Сумма768,60 ₽
+ доплата 490,00 ₽
В наличии10 608 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 20 штюрлицам и ИП
от 160 — 35,67 ₽ (−7%)
Заказ со склада «Склад 13» с этой позицией — 768,60 ₽. До заказа без доплаты не хватает 16 531,40 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
20 шт · Склад 13 · 768,60 ₽
Описание
Винтовой клеммный блок Degson серии DG308-2.54 с рельефной обоймой предназначен для надежного соединения проводов. Модель с 3 контактами и шагом 2.54 мм обеспечивает компактный монтаж на печатную плату. Применяется в промышленной автоматике, блоках питания и контроллерах для создания разъемных соединений без пайки.
Технические характеристики
| RoHS | Соответствует |
| Шаг | 2.54mm |
| Полюса | 3P |
| Серия | DG308-2.54 |
| Тип монтажа | THT |
| Описание | Screw terminal block with raised housing, 3 contacts |
| Размер A | 3.55±0.30mm |
| Размер B | 0.50mm |
| Размер C | 0.80mm |
| Размер d | 3.14mm |
| Размер e | 2.54mm |
| Размер F | 1.51mm |
| Размер G | 2.54X(N-1) |
| Размер H | 2.54X(N-1)+3.02mm |
| Размер I | 1.10mm |
| Артикул | DG308-2.54-03P-14-00A(H) |
| Torque m1 6 | 1.29Lb.in |
| Варианты цвета | Серый, Синий, Чёрный, Зелёный, Оранжевый, Красный, Прозрачный, Жёлтый, Белый |
| Допуск 0,6 | ±0.15mm |
| Погрешность 6-10 | ±0.20mm |
| Torque m1 6 si | 0.15N·m |
| Диапазон проводов AWG | 26~18AWG |
| Сечение провода мм2 | 0.5~1.0mm2 |
| Допуск 10–24 | ±0.30mm |
| Допуск 24–30 | ±0.30mm |
| Допуск 30–60 | ±0.50mm |
| Ном. ток UL | 6A |
| Ном. напр. UL | 150V |
| Длина зачистки | 4~5mm |
| Допуск 60–100 | ±0.50mm |
| Угловой допуск | ±2° |
| Номин. ток IEC | 8A |
| Ном. напр. IEC | 130V |
| Допуск 100–150 | ±0.70mm |
| Стандарт размеров | ASME Y14.5-2009 |
| Tolerance 150 plus | ±1.00mm |
| Выдерживаемое напряжение | AC1250V/1Min |
| Примечание | зелёный |
| Раб. температура | -40°C~+105°C |
| Тип упаковки | Bulk (россыпь) |
| Описание (англ.) | PCB Universal screw terminal block. Series DG308-2.54 |
