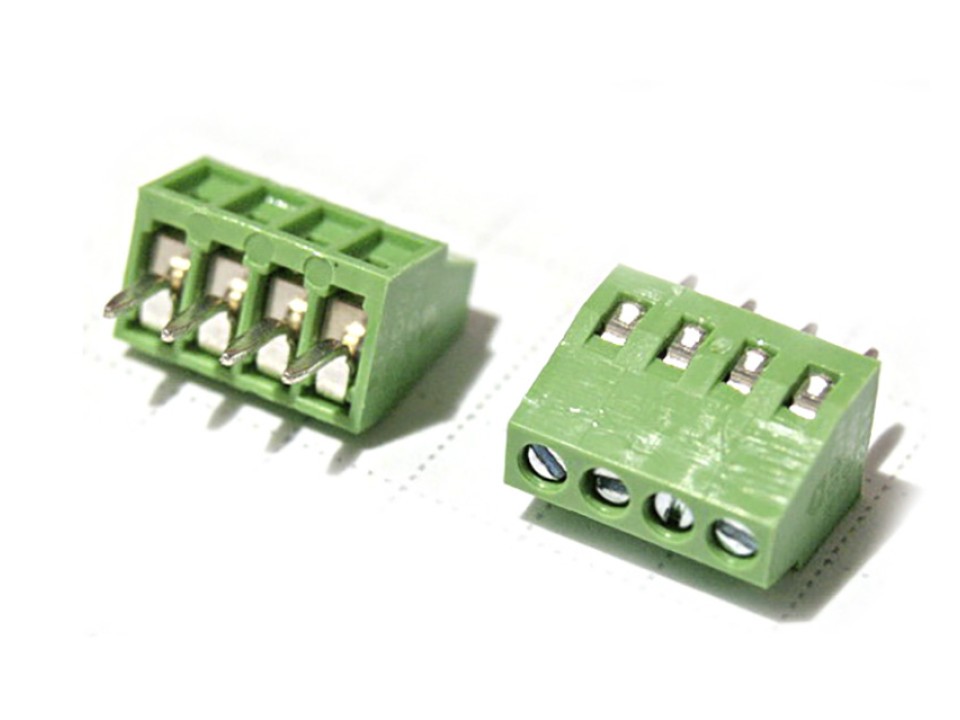

DG308-2.54-02P - 14 (GS019S-2.54-02P) клеммник GOSUN (арт. 024819)
У поставщика
У поставщиков
1 000 шт.
Норм. уп.: 2000
Описание
Клеммник DG308-2.54-02P от GOOSVN (GOSUN) — это компактный двухконтактный разъем с шагом 2,54 мм. Модель GS019S-2.54-02P предназначена для надежного соединения проводов на печатных платах в условиях ограниченного пространства. Изделие широко применяется в промышленной автоматике, блоках питания и контроллерах для организации аккуратного и безопасного монтажа.
Технические характеристики
| Серия | GS019S-2.54 |
| Тип | Клеммник |
| Сечение провода | 22-14AWG (0.5-2.5mm²) |
| Сечение провода | 22-14AWG (2.5mm²) |
| Шаг | 2.54mm |
| Шаг | 2.54 мм |
| Монтаж | Выводной |
| Материал корпуса | PA66 UL94V-0 |
| Материал контакта | tinned brass |
| Ширина | 1.40mm |
| Высота | 3.50mm |
| Момент | 0.1Nm (0.89 in-lb) |
| Ток UL | 6A |
| Размеры | Overall length: 5.53mm (for 2P), body height: 3.50mm, width: 2.00mm, wall thickness: 1.40mm, pin dimensions: 0.80mm x 0.50mm |
| Напряжение UL | 150V |
| Ток IEC | 8A |
| Артикул | DG308-2.54-02P |
| Напряжение по IEC | 130V |
| Варианты цвета | gray, green, transparent, blue, orange, yellow, black, red, white |
| Тип монтажа | THT |
| Материал винта | M1.6 steel, chrome+zinc plating |
| Ном. ток UL | 6A |
| Ном. напр. UL | 150V |
| Длина зачистки | 4.5mm |
| Номин. ток IEC | 8A |
| Ном. напр. IEC | 130V |
| Темп. диапазон | -40°C to +106°C |
| Материал клеммы | tinned brass |
| Длина зачистки | 4.5mm |
| Выдерживаемое напр. | AC 1250V/1min |
| Число контактов | 2 |
| Кол-во позиций | 2 |
| Раб. температура | -40°C to +106°C |
| Overall length for 2p | 5.53mm |
| Формула общей длины | N*2.54+0.45mm |
| Материал прижимной пластины | никелированная латунь |
| Кол-во контактов | 2 |
