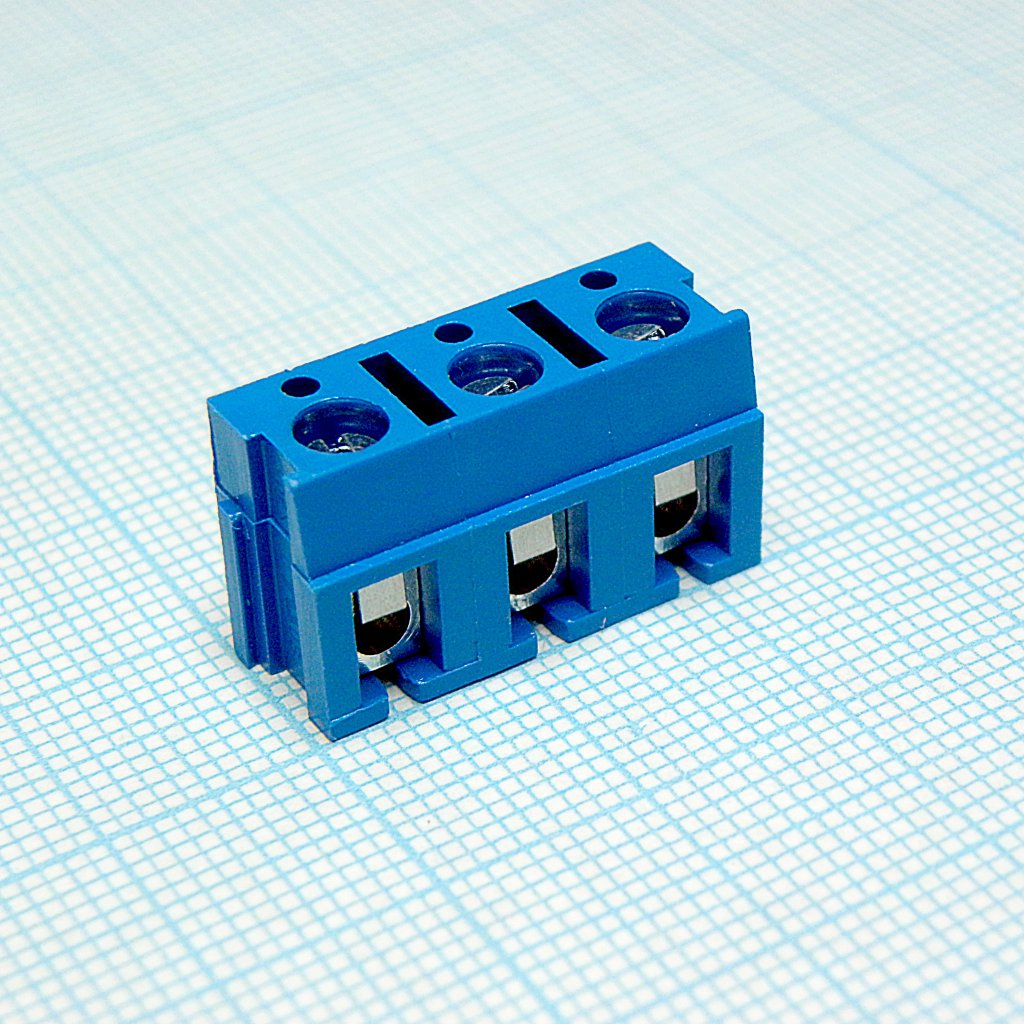

Клеммник DG300R-7.5-03P-12-00A(H)
У поставщика
У поставщиков
4 925 шт.
Норм. уп.: 125
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт9,88 ₽
Сумма988,00 ₽
+ доплата 490,00 ₽
В наличии788 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 100 штюрлицам и ИП
от 106 — 9,19 ₽ (−7%)
Склад 14срок до недели
Цена за шт—
Сумма—
В наличии4 137 шт
только упаковками по 125 штюрлицам и ИП
продаётся от 125 штпри 125 — 14,42 ₽
Заказ со склада «Склад 13» с этой позицией — 988,00 ₽. До заказа без доплаты не хватает 16 312,00 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
100 шт · Склад 13 · 988,00 ₽
Описание
Клеммник Degson DG300R-7.5-03P-12-00A(H) — это винтовой разъем для печатных плат. Модель рассчитана на шаг 7.5 мм и имеет 3 полюса (03P), что подходит для силовых соединений и распределения питания. Конструкция с угловым выводом (R) обеспечивает удобный монтаж в ограниченном пространстве. Применяется в промышленной автоматике, блоках питания и распределительных устройствах.
Технические характеристики
| Тип | клеммная колодка |
| Количество контактов | 3 |
| Номинальный ток | 24 А |
| Номинальное напряжение | 300 В |
| Шаг | 7.5mm |
| Монтаж | Выводной |
| Полюса | N=02~24P |
| Ширина | 12.6mm |
| Высота | 9.1mm |
| Момент | M3, 4.43 Lb.in (UL), M3, 0.5 N.m (IEC) |
| Корпус | винтовой клеммный блок |
| Стандарт | UL, IEC |
| Стандарты | UL, IEC |
| Размеры | Прочее: 3.50 mm, 4.40±0.3 mm, 4.35 mm, 7.50 mm; Ширина: 12.60 mm; Высота: 9.10 mm; Длина: 7.5xN mm |
| Размер винта | M3 |
| Допуски | Undimensioned tolerances per table |
| Диапазон проводов | 22~14AWG (UL), 1.0~2.5mm² (IEC) |
| Артикул | DG300R-7.5-03P-12-00A(H) |
| Момент затяжки | 4.43 Lb.in (UL), 0.5 N.m (IEC) |
| Варианты цвета | Серый, Синий, Чёрный, Зелёный, Оранжевый, Красный, Прозрачный, Жёлтый, Белый |
| Общая длина | 22.5mm |
| Число полюсов | 3 |
| Соответствие RoHS | Да |
| Стандарт чертежа | ASME Y14.5-2009 |
| Длина зачистки | 5~6mm |
| Выдерживаемое напряжение | AC2000В/1мин |
| Раб. температура | -30°C~+120°C |
