Нажимной безвинтовой клеммный блок 6 контактов. Зажим типа зажимная клеть. Серия DG263-10.0
У поставщика
ПроизводительDegson
У поставщиков
275 шт.
Норм. уп.: 80
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт111,54 ₽
Сумма1 115,40 ₽
+ доплата 490,00 ₽
В наличии275 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 10 штюрлицам и ИП
от 14 — 108,70 ₽ (−3%)
Заказ со склада «Склад 13» с этой позицией — 1 115,40 ₽. До заказа без доплаты не хватает 16 184,60 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
10 шт · Склад 13 · 1 115,40 ₽
Описание

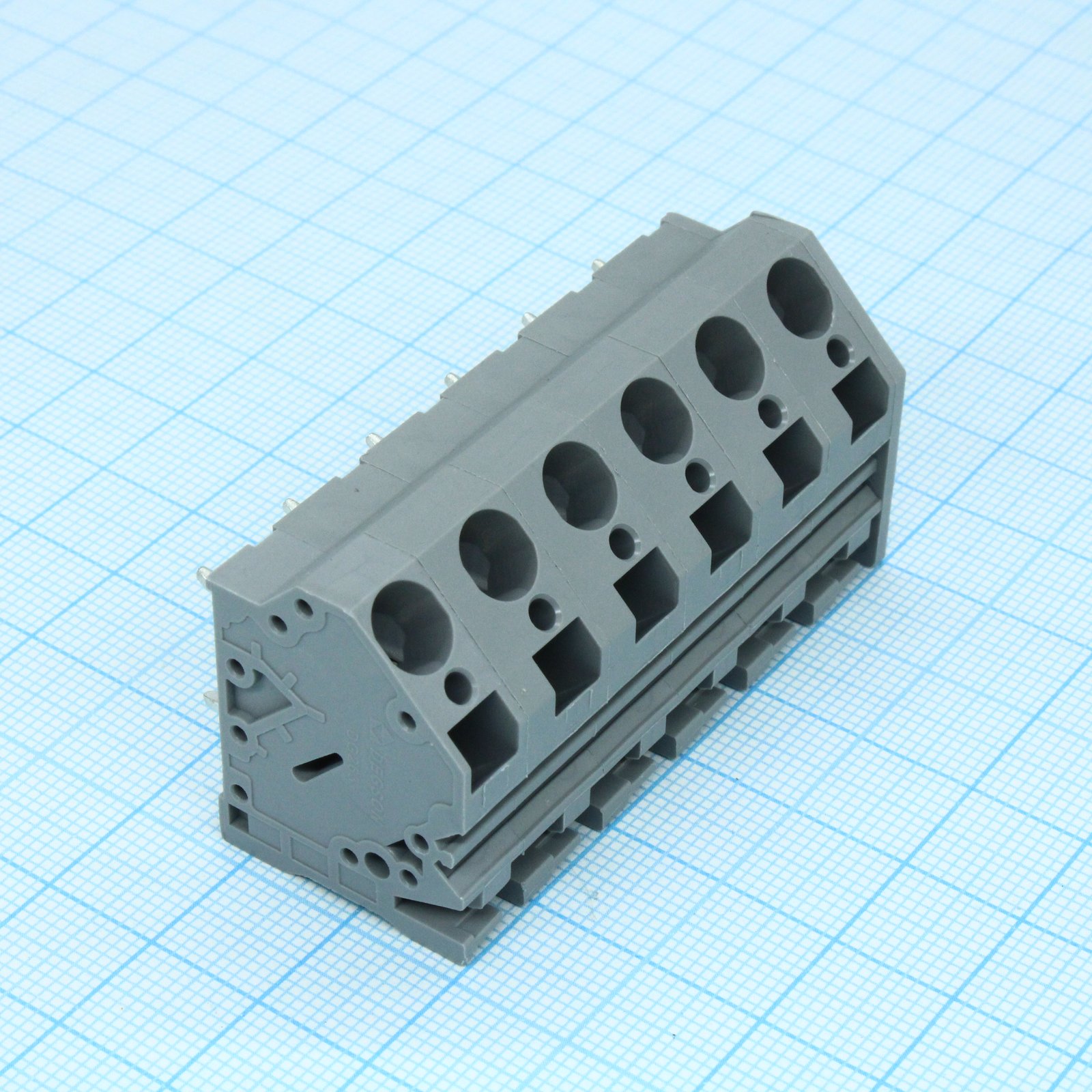

Нажимной безвинтовой клеммный блок от Degson серии DG263-10.0 на 6 контактов. Зажим типа зажимная клеть обеспечивает надежное соединение без использования инструментов. Компонент рассчитан на шаг 10,0 мм и поставляется в россыпной упаковке. Применяется в промышленной автоматике и распределительных щитах.
Технические характеристики
| RoHS | Да |
| Размер | A4 |
| Шаг | 10.0mm |
| Шкала | 1.5:1 |
| Серия | DG263-10.0 |
| Тип монтажа | PCB |
| Ревизия | T3 |
| Стандарт | UL / IEC |
| Размеры | Ширина: 12.50mm; Высота: 23.00mm; Length 6p: 59.1mm; Длина вывода: 4.15mm; Высота корпуса: 8.10mm; Cover height: 10.00mm; Диаметр штыря: Ø2.10mm; Spring height: 6.65mm; Формула длины: 10.0x(N-1)+9.1mm; Pin header width: 1.40mm; Pin header height: 4.50mm; Pin header length: 10.00mm |
| Описание | Push-in spring terminal block, 6 contacts, clamp type: spring cage |
| Артикул | DG263-10.0-06P-11-00A(H) |
| Материал крышки | PA66 |
| Номер чертежа | DG263-10.0-C01 |
| Число полюсов | 01~12P |
| Материал пружины | Нержавеющая сталь |
| Материал корпуса | PA66 |
| Шаг печатной платы | 10.00mm |
| Степень загрязнения | 2 |
| Ном. ток UL | 30A |
| Ном. напр. UL | 300V |
| Длина зачистки | 11-12mm |
| Горючесть крышки | UL94V-0 |
| Номин. ток IEC | 41A / 41A / 41A |
| Ном. напр. IEC | 630V / 1000V / 1000V |
| Общие допуски | Angular: ±2°; 3 to 6mm: ±0.12mm; 6 to 10mm: ±0.18mm; 10 to 18mm: ±0.22mm; 18 to 30mm: ±0.26mm; 30 to 50mm: ±0.31mm; 50 to 80mm: ±0.37mm; Over 500mm: ±2.20mm; 80 to 120mm: ±0.57mm; 120 to 180mm: ±0.80mm; 180 to 250mm: ±0.93mm; 250 to 315mm: ±1.05mm; 315 to 400mm: ±1.15mm; 400 to 500mm: ±1.60mm; Straightness: 0.1/10 |
| Число контактов | 6 |
| Покрытие штыревого разъёма | Sn Plated |
| Горючесть корпуса | UL94V-0 |
| Материал штыревого разъема | Медь |
| Категория перенапр. | III/3, III/2, II/2 |
| Примечание | DG263-10.0-06P-11-00ZH |
| Раб. температура | -40~+105°C |
| Номин. импульсное напряжение | 8kV |
| Тип упаковки | Bulk (россыпь) |
| Диапазон провода, жесткий/гибкий AWG | 24~10 |
| Диапазон провода жёсткий/гибкий, мм² | 0.2~6 |
