Описание

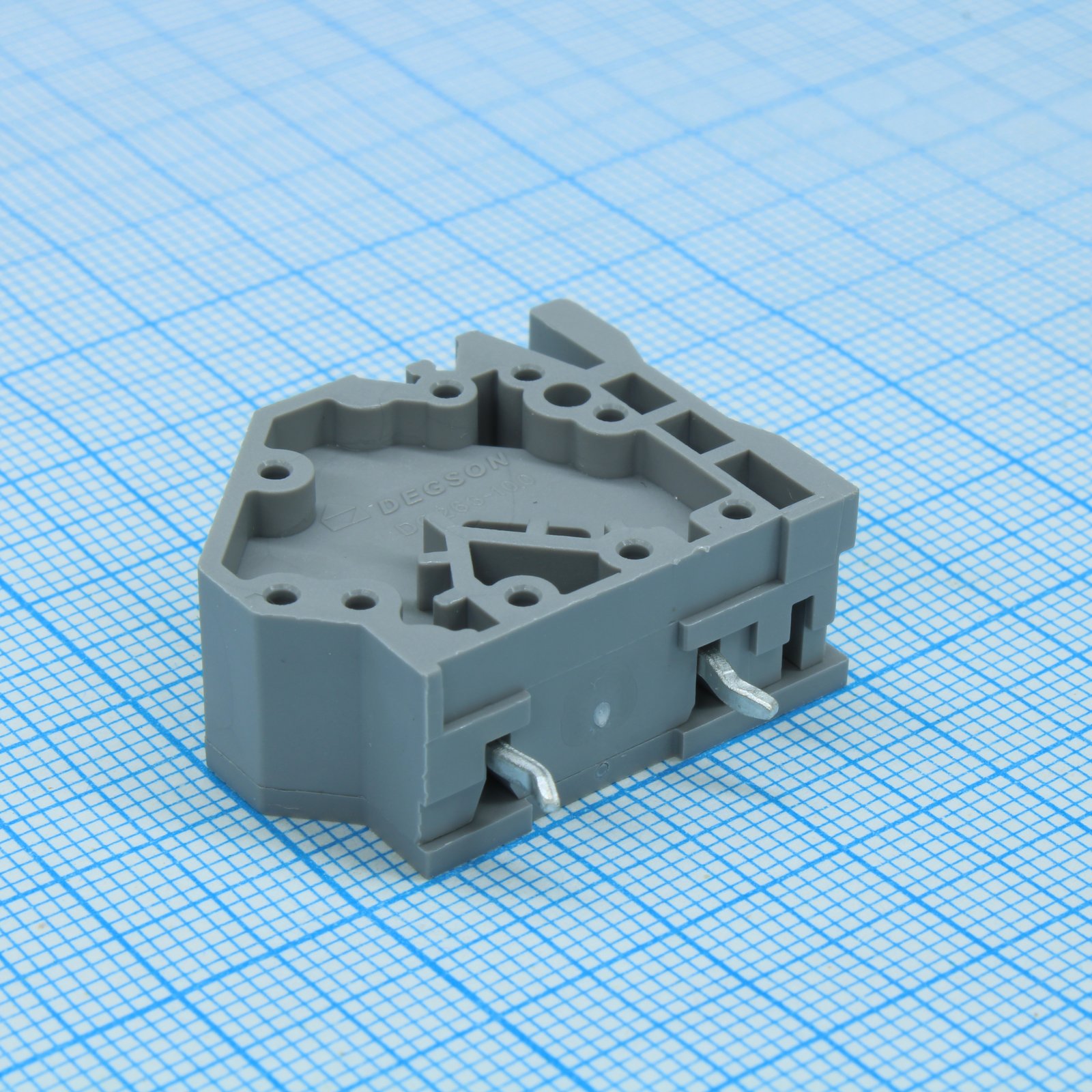

Нажимной безвинтовой клеммный блок Degson серии DG263-10.0 с шагом 10,0 мм. Оснащён надёжным зажимом типа «зажимная клеть» для быстрого монтажа проводов без использования инструмента. Поставляется в россыпи (Bulk). Подходит для промышленной автоматики и распределительных щитов.
Технические характеристики
| RoHS | Да |
| Шаг | 10.0mm |
| Полюса | 01P |
| Серия | DG263-10.0 |
| Тип монтажа | THT |
| Размеры | Ширина: 12.50±0.30mm; Высота: 29.10mm; Длина: 10.00x(N-1)+9.1mm; Ширина корпуса: 8.10±0.30mm; Длина вывода: 4.15±0.30mm; Высота корпуса: 10.00±0.30mm; Длина корпуса: 10.00x(N-1)mm; Cover width: 4.50±0.30mm; Шаг выводов: 10.00x(N-1)mm; Cover height: 6.65±0.30mm; Cover length: 12.50±0.30mm; Диаметр штыря: Ø2.10mm; Spring width: 4.15±0.30mm; Spring height: 1.40mm; Spring length: 10.00±0.30mm; Housing1 width: 8.10±0.30mm; Housing2 width: 4.50±0.30mm; Housing1 height: 10.00±0.30mm; Housing1 length: 10.00x(N-1)mm; Housing2 height: 6.65±0.30mm; Housing2 length: 12.50±0.30mm; Pin header width: 4.50±0.30mm; Pin header height: 4.15±0.30mm; Pin header length: 12.50±0.30mm |
| Описание | Нажимной безвинтовой клеммный блок, зажимная клеть |
| Артикул | DG263-10.0-01P-11-00A(H) |
| Материал крышки | PA66 |
| Диапазон проводов AWG | 24~10 |
| Сечение провода мм2 | 0.2~6 |
| Материал пружины | Нержавеющая сталь |
| Материал корпуса | PA66 |
| Степень загрязнения | 2 |
| Ном. ток UL | 30A |
| Ном. напр. UL | 300V |
| Длина зачистки | 11-12mm |
| Горючесть крышки | UL94V-0 |
| Номин. ток IEC | 41A / 41A / 41A |
| Ном. напр. IEC | 630V / 1000V / 1000V |
| Общие допуски | 3-6mm: ±0.12mm; 6-10mm: ±0.18mm; >500mm: ±2.20mm; 10-18mm: ±0.22mm; 18-30mm: ±0.26mm; 30-50mm: ±0.31mm; 50-80mm: ±0.37mm; Angular: ±2°; 80-120mm: ±0.57mm; 120-180mm: ±0.80mm; 180-250mm: ±0.93mm; 250-315mm: ±1.05mm; 315-400mm: ±1.15mm; 400-500mm: ±1.60mm |
| Покрытие штыревого разъёма | Sn Plated |
| Горючесть корпуса | UL94V-0 |
| Материал штыревого разъема | Медь |
| Категория перенапр. | III/3, III/2, II/2 |
| Раб. температура | -40~+105°C |
| Номин. импульсное напряжение | 8kV |
| Тип упаковки | Bulk (россыпь) |
