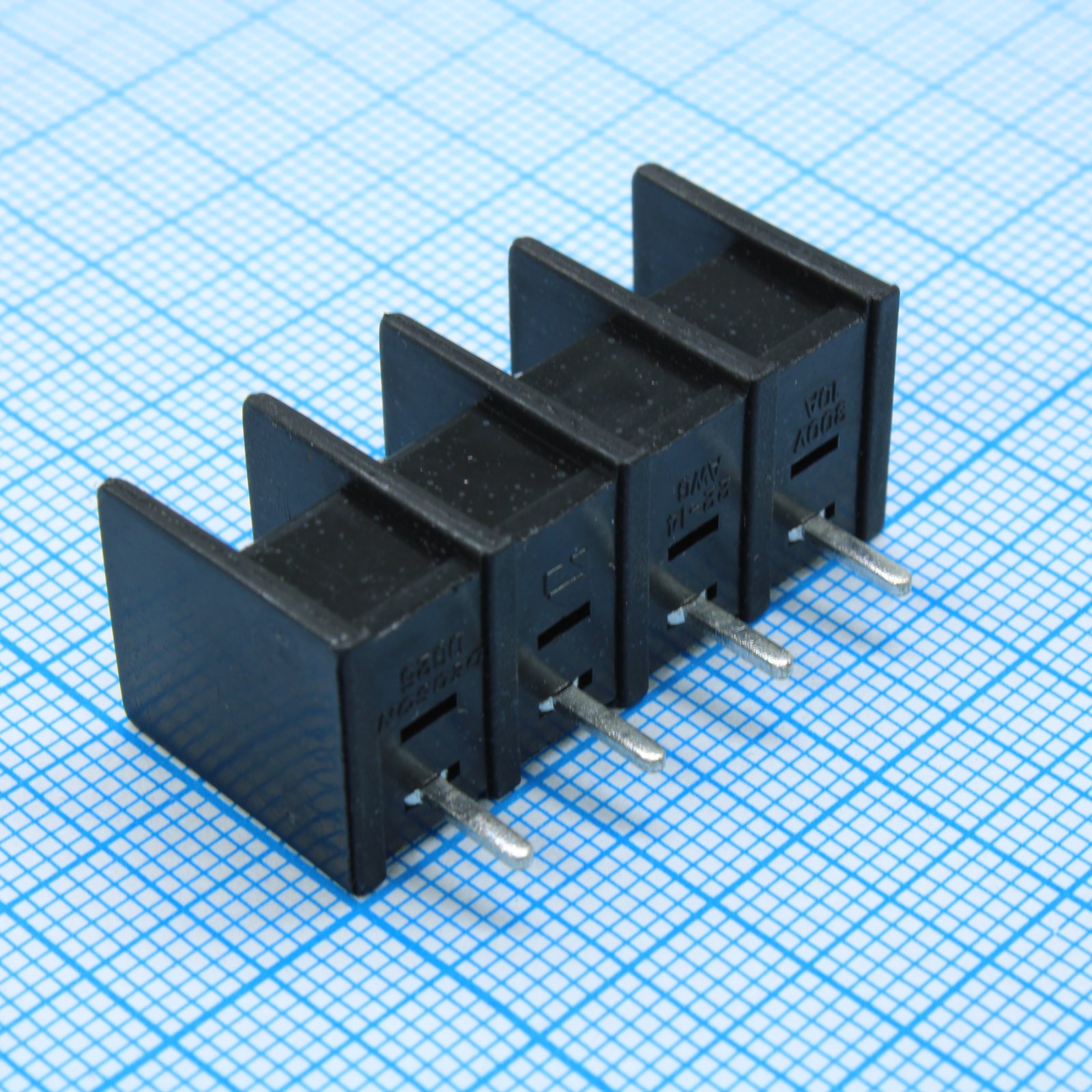

Клеммник DG25S-B-04P-13-00A(H)
У поставщика
У поставщиков
1 177 шт.
Норм. уп.: 100
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт60,93 ₽
Сумма913,95 ₽
+ доплата 490,00 ₽
В наличии476 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 15 штюрлицам и ИП
от 20 — 59,74 ₽ (−2%)
Склад 14срок до недели
Цена за шт—
Сумма—
В наличии701 шт
только упаковками по 100 штюрлицам и ИП
продаётся от 100 штпри 100 — 27,74 ₽
Заказ со склада «Склад 13» с этой позицией — 913,95 ₽. До заказа без доплаты не хватает 16 386,05 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
15 шт · Склад 13 · 913,95 ₽
Описание
Клеммник Degson DG25S-B-04P-13-00A(H) — винтовой соединитель на 4 полюса. Модель рассчитана на работу с проводниками большого сечения и обеспечивает надежный контакт в силовых цепях. Применяется для монтажа в распределительных щитах и промышленном оборудовании.
Технические характеристики
| Тип | клеммник |
| Количество контактов | 4 |
| Шаг | 7.62mm |
| Монтаж | Выводной |
| Материал корпуса | PA66 |
| Материал контакта | Латунь |
| Класс горючести | UL94V-0 |
| Размеры | Глубина: 8.50mm; Ширина: 13.50mm; Высота: 14.80mm; Ширина вывода: 0.80±0.05mm; Толщина вывода: 1.10±0.05mm; Шаг, формула: 7.62x(P-1)+9.12; Pitch spacing: 7.62x(P-1); Body dimension: 5.40±0.30mm |
| Макс. момент затяжки | 5.10kgf.cm |
| Покрытие выводов | SnCe |
| Размер винта | 3*6 (6*6) bright-Screw |
| Допуски | Angular: ±1°; Undimensioned: 0.05/10; Диапазон шага, мм: Over 6 to 24: ±0.10; Over 24 to 90: ±0.15; Over 90 to 200: ±0.25; Номинальный диапазон размеров, мм: Over 6 to 10: ±0.1; Over 10 to 30: ±0.2; Over 30 to 90: ±0.3; Over 90 to 200: ±0.5; Over 200 to 480: ±0.7 |
| Диапазон проводов | 22-14AWG |
| Артикул | DG25S-B-XXP-1Y-00A(H) |
| Screw finish | Ni Plated |
| Ном. ток | 15A |
| Ном. напряжение | 300V |
| Сертификаты | cAlus (coc) |
| Название компонента | DG25S-B-04P-13-00A(H) |
| Номер чертежа | DG25S-E04 |
| Материал винта | Сталь |
| Сечение провода мм2 | 2.5mm2 |
| Сопр. изоляции | 500MΩ/DC500V |
| Раб. температура | -40°C to +105°C |
| Тип упаковки | Bulk (россыпь) |
| Испытательное напряжение изоляции | AC2000В/1мин |
