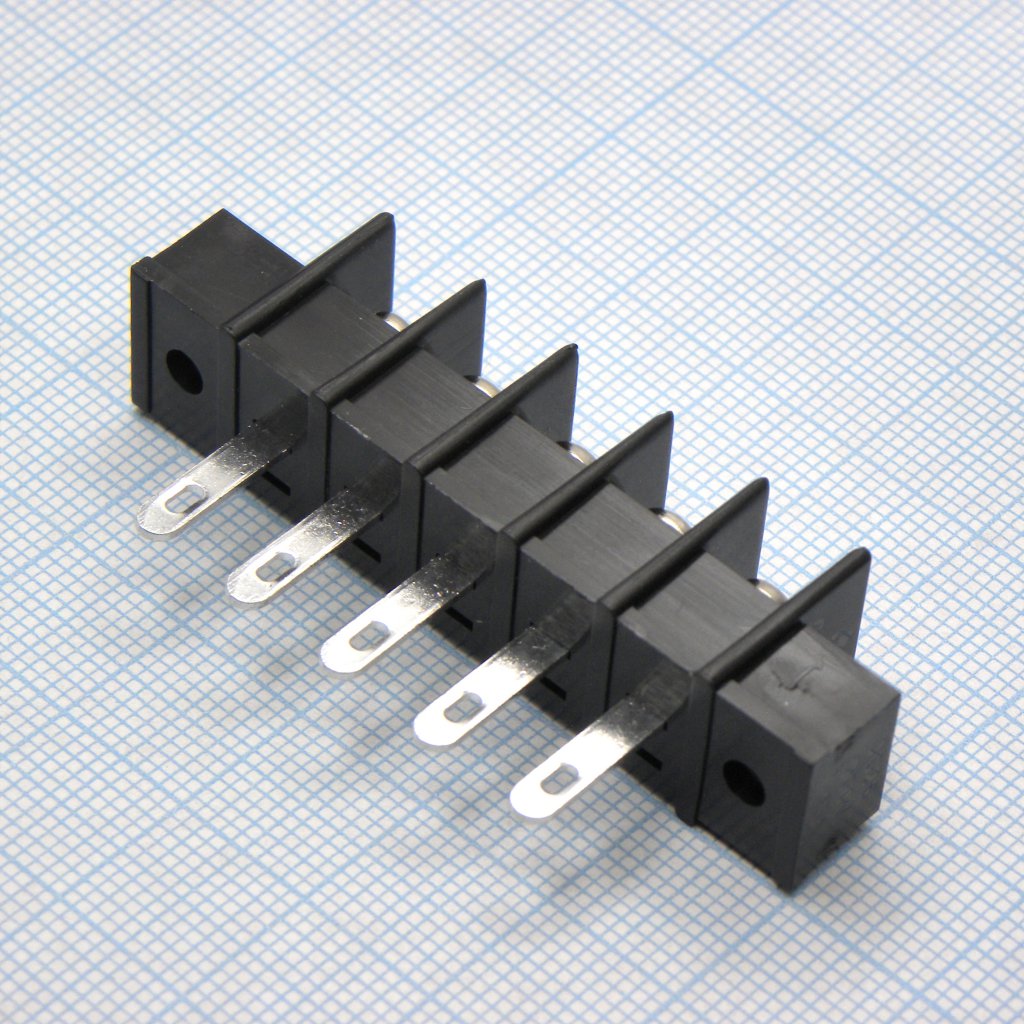

Барьерный клеммный блок 5 контактов. Серия DG25H-A
У поставщика
ПроизводительDegson
У поставщиков
852 шт.
Норм. уп.: 350
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт73,08 ₽
Сумма730,80 ₽
+ доплата 490,00 ₽
В наличии852 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 10 штюрлицам и ИП
от 28 — 67,63 ₽ (−7%)
Заказ со склада «Склад 13» с этой позицией — 730,80 ₽. До заказа без доплаты не хватает 16 569,20 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
10 шт · Склад 13 · 730,80 ₽
Описание
Барьерный клеммный блок Degson серии DG25H-A на 5 контактов. Модель рассчитана на надёжное соединение проводов в силовых цепях, отличается прочной конструкцией и компактным корпусом. Подходит для применения в промышленной автоматике и распределительных щитах.
Технические характеристики
| Бренд | DEGSON |
| Шаг | 7.62mm |
| Полюса | N=02~24P |
| Серия | DG25H-A |
| Момент | M3, 4.43Lb.in |
| Тип монтажа | THT |
| Ревизия | Rev.1.0 |
| Размеры | Глубина: 10.90±0.3mm; Ширина: 13.50mm; Высота: 14.80mm; Размер вывода: 0.80±0.05mm; Формула длины: 7.62x(N+1)+9.12; Прочие габариты: 5.80mm, 3.50mm, 2.70mm, 1.40mm, 3.0±0.1mm, 12.17mm, 9.17mm, 3.00REF., 7.62x(N-1)+6.0REF.; Pitch spacing formula: 7.62x(N-1) |
| Допуски | Номинальный диапазон размеров, мм: Over 150: ±1.00; Over 0.1/10: ±2*; Over 6 to 10: ±0.15; Over 10 to 24: ±0.20; Over 24 to 30: ±0.30; Over 30 to 60: ±0.30; Over 60 to 100: ±0.50; Over 100 to 150: ±0.70 |
| Диапазон проводов | 22~14AWG |
| Описание | Barrier terminal block, 5 poles |
| Артикул | DG25H-A-05P-13-00A(H) |
| Стандарт UL | Да |
| Производитель | NINGBO DEGSON ELECTRICAL CO., LTD |
| Варианты цвета | 1.(Grey), 2.(Blue), 3.(Black), 4.(Green), 5.(Orange), 6.(Red), 7.(Transparent), 8.(Yellow), 9.(White) |
| Ном. ток | 15A |
| Ном. напряжение | 300V |
| Номер чертежа | FOR-1351 |
| Сечение провода мм2 | 2.5mm2 |
| Соответствие RoHS | Да |
| Стандарт размеров | ASME Y14.5-2009 |
| Выдерживаемое напряжение | AC1600V/1Min |
| Примечание | DG25H-A-05P-13-00ZH |
| Раб. температура | -40°C~+105°C |
| Тип упаковки | Bulk (россыпь) |
| Описание (англ.) | Barrier terminal block. Series DG25H-A |
