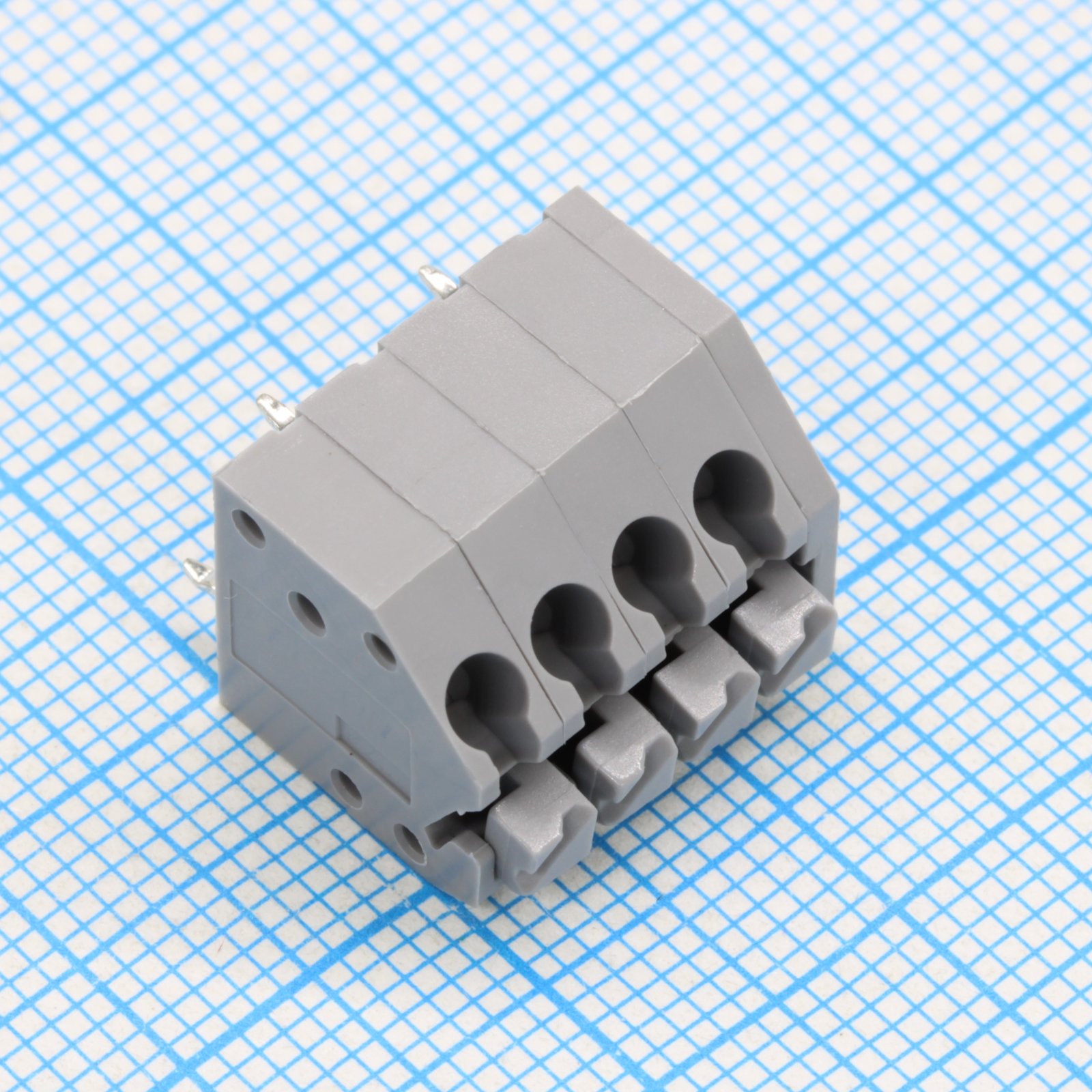

Клеммник DG250-3.5-04P-11-01A(H)
У поставщика
У поставщиков
1 455 шт.
Норм. уп.: 1200
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт27,29 ₽
Сумма818,70 ₽
+ доплата 490,00 ₽
В наличии1 447 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 30 штюрлицам и ИП
от 71 — 24,76 ₽ (−9%)
Заказ со склада «Склад 13» с этой позицией — 818,70 ₽. До заказа без доплаты не хватает 16 481,30 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
30 шт · Склад 13 · 818,70 ₽
Описание
Клеммник Degson серии DG250 с шагом 3,5 мм и на 4 позиции. Модель с угловым расположением выводов (11) и фиксацией винтом (01A) в корпусе с защитой (H). Предназначен для надёжного соединения проводов в промышленной автоматике и распределительных щитах.
Технические характеристики
| Количество контактов | 4 |
| Шаг | 3.5mm |
| Монтаж | Выводной |
| Материал корпуса | PA66 UL94V-0 |
| RoHS | Да |
| Полюса | 4P |
| Шкала | 3:1 |
| Лист | 1/1 |
| Статус | 已发布 |
| Описание | Клеммник DG250-3.5-04P-11-01A(H) |
| Диапазон полюсов | 02~24P |
| Материал крышки | PA66 UL94V-0 |
| Номер чертежа | 200029000 |
| Диапазон проводов AWG | 22~16AWG |
| Сечение провода мм2 | 0.2~1.5mm² |
| Материал кнопки | PA66 UL94V-0 |
| Огнестойкость | UL94V-0 |
| Ревизия чертежа | 1.7 |
| Шаг печатной платы | 3.5mm |
| Степень загрязнения | 3, 2, 2 |
| Ном. ток UL | 8A |
| Ном. напр. UL | 300V |
| Длина зачистки | 8.5~9.5mm |
| Общий допуск | ±0.12mm to ±2.50mm, ±2° |
| Категория перенапр. | III/3, III/2, II/2 |
| Выдерживаемое напряжение | AC2500V/1Min |
| Раб. температура | -40~+105°C |
| Номин. импульсное напряжение | 4kV |
| Pcb layout dimension 1 | 5.11mm |
| Pcb layout dimension 2 | 12mm |
| Pcb layout dimension 3 | 0.4mm |
| Pcb layout dimension 4 | 3.5mm |
| Pcb layout dimension 5 | 0.75mm |
| Pcb layout dimension 6 | 1.8mm |
| Pcb layout dimension 7 | 5mm |
| Pcb layout dimension 8 | 2.35mm |
| Pcb layout dimension 9 | 3.5X(N-1) |
| Big pin header material | Copper alloy Sn plated |
| Pcb layout dimension 10 | 3.5XN+1.5 |
| Диаметр вывода на плате | 1.31mm |
| Rated current iec 60998 | 10A |
| Rated voltage iec 60998 | 450V |
| Тип упаковки | Bulk (россыпь) |
| Артикул производителя | DG250-3.5-04P-11-01A(H) |
| Wire range iec 60998 mm2 | 0.2~0.75mm² |
| Small pin header material | Copper alloy Sn plated |
| Rated current iec 60947 7 4 | 10A |
| Rated voltage iec 60947 7 4 | 320V |
