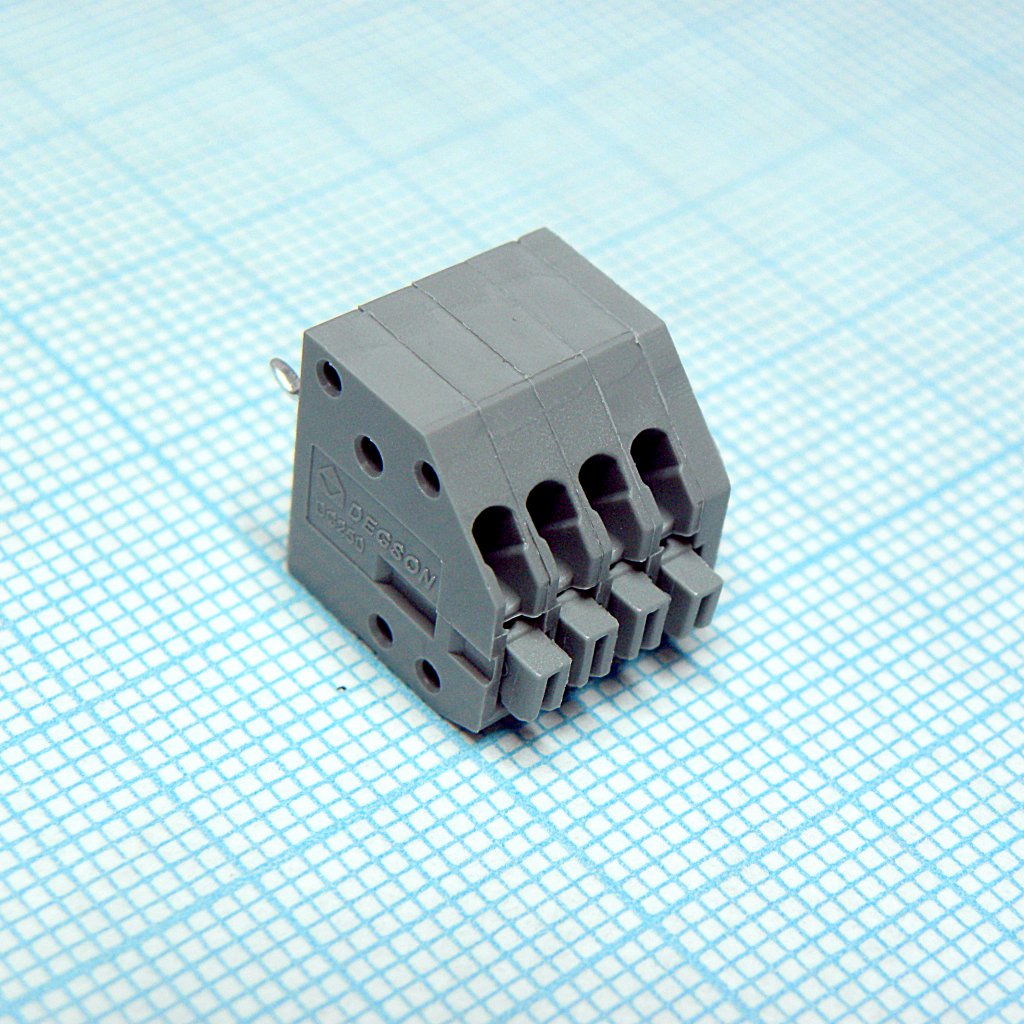

Нажимной безвинтовой клеммный блок 4 контакта. Зажим типа торцевой контакт. Серия DG250-2.5
У поставщика
ПроизводительDegson
У поставщиков
10 658 шт.
Норм. уп.: 1600
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт25,91 ₽
Сумма777,30 ₽
+ доплата 490,00 ₽
В наличии10 658 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 30 штюрлицам и ИП
от 125 — 23,69 ₽ (−9%)
Заказ со склада «Склад 13» с этой позицией — 777,30 ₽. До заказа без доплаты не хватает 16 522,70 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
30 шт · Склад 13 · 777,30 ₽
Описание
Нажимной безвинтовой клеммный блок Degson серии DG250-2.5 на 4 контакта. Рассчитан на ток до 7 А и напряжение 250 В, шаг между выводами 2,5 мм. Подходит для проводов сечением 0,2–0,5 мм² (AWG 20–24). Применяется в промышленной автоматике и электронике для быстрого монтажа соединений «провод-плата».
Технические характеристики
| Шаг | 2.50mm |
| Полюса | 4 |
| Серия | DG250-2.5 |
| Тип монтажа | THT |
| Артикул | DG250-2.5-04P-11-00A(H) |
| Стандарт UL | Да |
| Стандарт IEC | Да |
| Производитель | DEGSON |
| Варианты цвета | Серый, Синий, Чёрный, Зелёный, Оранжевый, Красный, Прозрачный, Жёлтый, Белый |
| Масштаб чертежа | 1:1 |
| Номер чертежа | FOR-1351 |
| Диапазон проводов AWG | 24~20AWG |
| Сечение провода мм2 | 0.2~0.5mm2 |
| Глубина | 5.00mm |
| Ширина | 12.00mm |
| Соответствие RoHS | Да |
| Высота | 11.50mm |
| Ревизия чертежа | 1.0 |
| Ном. ток UL | 2A |
| Ном. напр. UL | 300V |
| Длина зачистки | 8.5-9.5mm |
| Номин. ток IEC | 2A |
| Ном. напр. IEC | 250V |
| Drawing projection | THIRD ANGLE PROJECTION |
| Ширина вывода | 0.40mm |
| Допуск размера | ±0.15mm to ±2mm |
| Dimension body depth | 5.00mm |
| Ширина корпуса | 4.65mm |
| Длина вывода | 3.60±0.3mm |
| Выдерживаемое напряжение | AC2000В/1мин |
| Примечание | DG250-2.5-04P-11-00ZH |
| Высота корпуса | 2.80mm |
| Шаг выводов | 2.50mm |
| Dimension pitch range | 2.50x(N-1) |
| Раб. температура | -40°C~+105°C |
| Dimension pitch formula | 2.50xN+1.50 |
| Тип упаковки | Bulk (россыпь) |
| Описание (англ.) | 0.2~0.5 20~24 1x4P 7A -40?~+105? 250V 2.5mm 4 1 Wire to Board RoHS |
