DG243-5.0-09P-11-00A(H)
Документация
Даташит

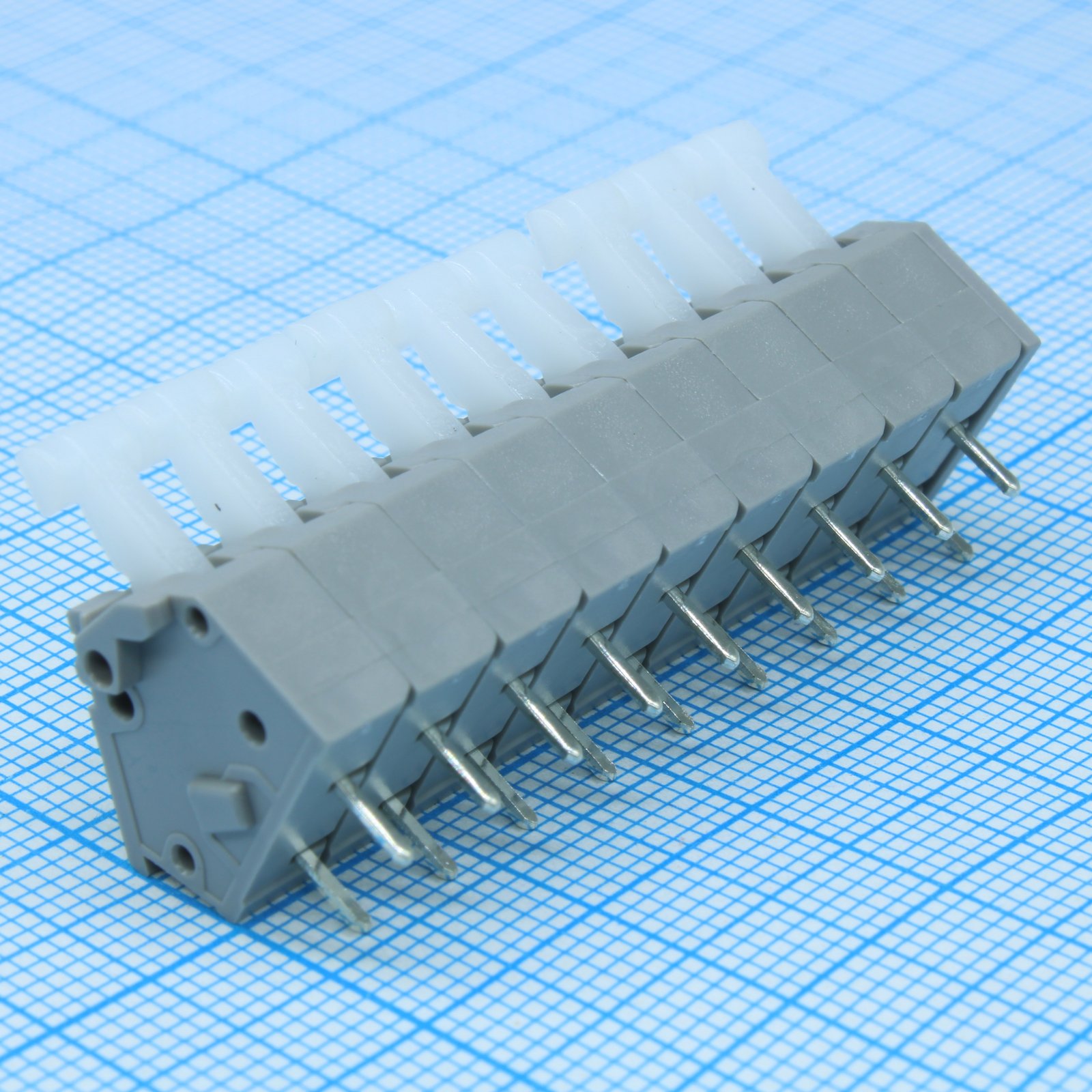

Пружинный клеммник на печатную плату 9 контактов. Серия DG243-5.0

Артикул:848203
У поставщика
ПроизводительDegson
У поставщиков
276 шт.
Норм. уп.: 250
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Заказ со склада «Склад 13» с этой позицией — 1 130,50 ₽. До заказа без доплаты не хватает 16 169,50 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
10 шт · Склад 13 · 1 130,50 ₽
Описание

Пружинный клеммник Degson серии DG243-5.0 на 9 контактов для печатного монтажа. Шаг 5,0 мм, рассчитан на стандартные токи и напряжения для сигнальных цепей и цепей питания. Корпус обеспечивает надежную фиксацию провода без дополнительного инструмента. Применяется в промышленной автоматике, контроллерах и распределительных щитах.

Технические характеристики
Шаг5.00mm
Полюса9
СерияDG243-5.0
Тип монтажаTHT
СтандартASME Y14.5-2009
ОписаниеPCB spring terminal block, 9 poles
АртикулDG243-5.0-09P-11-00A(H)
Варианты цветаСерый, Синий, Чёрный, Зелёный, Оранжевый, Красный, Прозрачный, Жёлтый, Белый
Tolerance 6mm±0.15mm
Сечение провода UL28~12AWG
Tolerance 10mm±0.20mm
Tolerance 24mm±0.30mm
Tolerance 30mm±0.30mm
Tolerance 60mm±0.50mm
Сечение провода IEC0.2~2.5mm2
Ширина12.40mm
Соответствие RoHSДа
Tolerance 100mm±0.70mm
Tolerance 150mm±1.00mm
Высота18.74mm
Длина5.00x(N-1)mm
Ном. ток UL15A
Ном. напр. UL300V
Длина зачистки5~6mm
Номин. ток IEC17A
Ном. напр. IEC450V
Ширина вывода0.75mm
Размер печатной платы5.00xN+1.0mm
Длина вывода0.70mm
Допуск свыше 150 мм±1.30mm
Выдерживаемое напряжениеAC2500V/1Min
Раб. температура-40°C~+105°C
Тип упаковкиBulk (россыпь)
