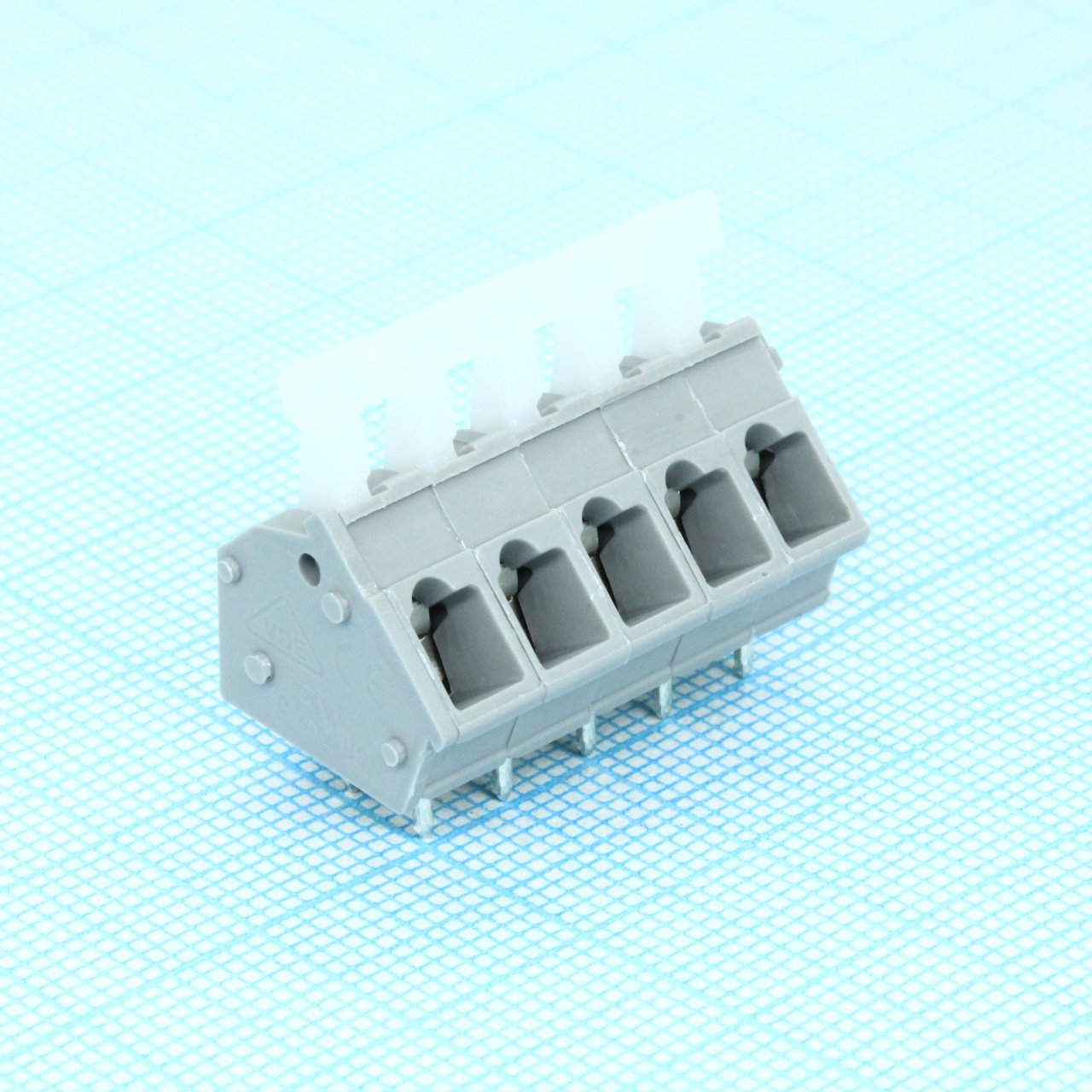

Пружинный клеммник на печатную плату 5 контактов. Серия DG243-5.0
У поставщика
ПроизводительDegson
У поставщиков
2 519 шт.
Норм. уп.: 425
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт64,07 ₽
Сумма961,05 ₽
+ доплата 490,00 ₽
В наличии2 519 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 15 штюрлицам и ИП
от 32 — 59,14 ₽ (−8%)
Заказ со склада «Склад 13» с этой позицией — 961,05 ₽. До заказа без доплаты не хватает 16 338,95 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
15 шт · Склад 13 · 961,05 ₽
Описание
Пружинный клеммник Degson серии DG243-5.0 на 5 контактов предназначен для монтажа на печатную плату. Шаг между выводами составляет 5,0 мм, что обеспечивает надежное соединение проводов без использования инструмента. Применяется в промышленной автоматике, системах управления и распределения электроэнергии.
Технические характеристики
| Сертификация VDE | Да |
| Шаг | 5.00mm |
| Полюса | 5 |
| Шкала | 1:1 |
| Лист | 1/1 |
| Серия | DG243-5.0 |
| Тип монтажа | THT |
| Стандарт | —00A—(Standard) |
| Выступ | THIRD ANGLE PROJECTION |
| Описание | PCB spring terminal block, 5 poles |
| Артикул | DG243-5.0-05P-11-00A(H) |
| Стандарт UL | Да |
| Стандарт IEC | Да |
| Одиночный шаг | 1Y |
| Варианты цвета | Серый, Синий, Чёрный, Зелёный, Оранжевый, Красный, Прозрачный, Жёлтый, Белый |
| Сечение провода UL | 28~12AWG |
| Размер 0-70 | 0.70mm |
| Размер 0.75 | 0.75mm |
| Dimension 2 85 | 2.85mm |
| Размер 4,00 | 4.00±0.30mm |
| Сечение провода IEC | 0.2~2.5mm2 |
| Dimension 12 40 | 12.40mm |
| Dimension 13 00 | 13.00mm |
| Dimension 15 00 | 15.00mm |
| Dimension 18 74 | 18.74mm Ref. |
| Соответствие RoHS | Да |
| Стандарт чертежа | ASME Y14.5-2009 |
| Ном. ток UL | 15A |
| Ном. напр. UL | 300V |
| Длина зачистки | 5~6mm |
| Tolerance plus 2 | +2 |
| Номин. ток IEC | 17A |
| Ном. напр. IEC | 450V |
| Tolerance 0 1 per 10 | 0.1/10 |
| Выдерживаемое напряжение | AC2500V/1Min |
| Примечание | DG243-5.0-05P-11-00Z(H) |
| Раб. температура | -40°C~+105°C |
| Тип упаковки | Bulk (россыпь) |
| Dimension 5 00xN plus 1 0 | 5.00xN+1.0mm |
| Dimension 5 00x N minus 1 | 5.00x(N-1)mm |
| Tolerance nominal range 6 to 6 | ±0.15mm |
| Tolerance nominal range over 150 | ±1.30mm |
| Tolerance nominal range over 6 to 10 | ±0.20mm |
| Tolerance nominal range over 10 to 24 | ±0.30mm |
| Tolerance nominal range over 24 to 30 | ±0.30mm |
| Tolerance nominal range over 30 to 60 | ±0.50mm |
| Tolerance nominal range over 60 to 100 | ±0.70mm |
| Tolerance nominal range over 100 to 150 | ±1.00mm |
