Описание

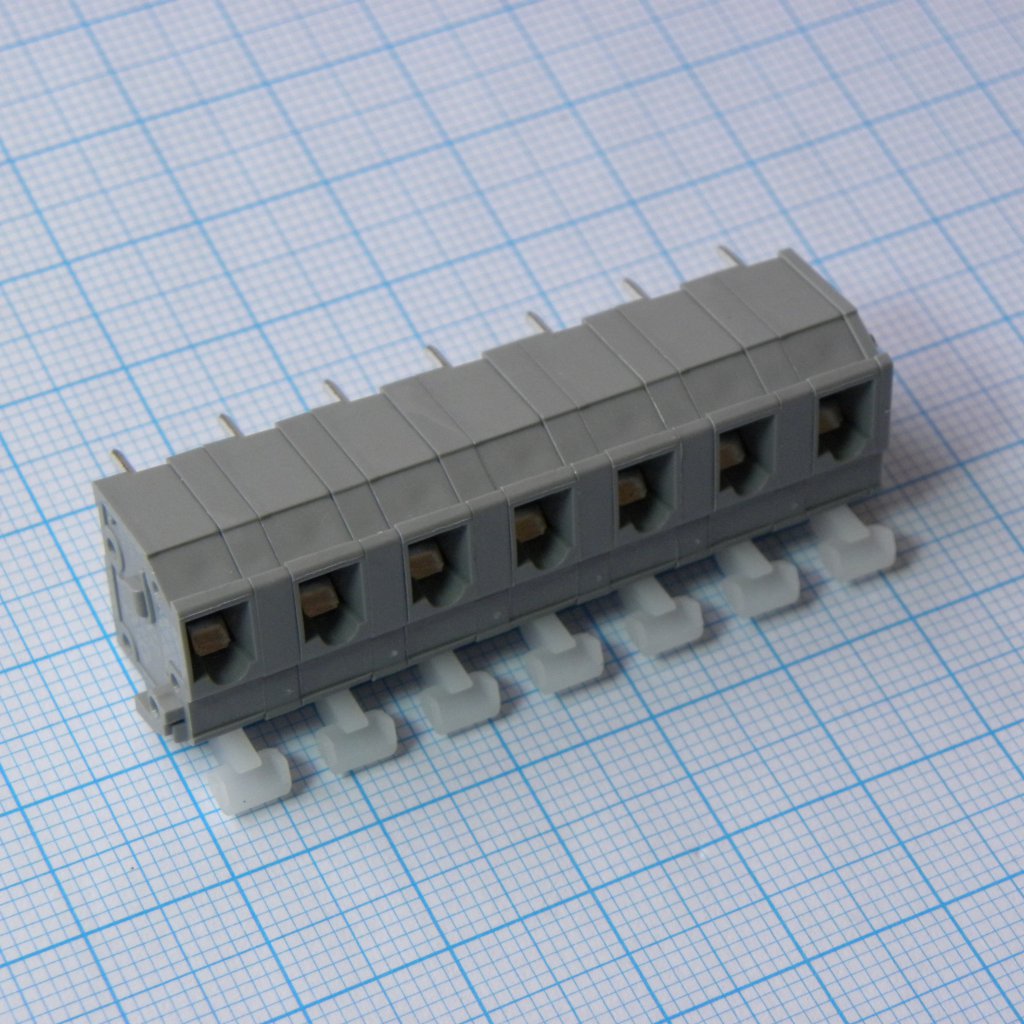

Клеммный блок Degson DG242V-7.5-07P-11-00A(H) — это нажимной, безвинтовой соединитель для печатных плат. Работает с напряжением до 300 В и током до 10 А, шаг между контактами 7,5 мм. Подходит для промышленной автоматики и систем управления.
Технические характеристики
| RoHS | Соответствует |
| Шаг | 7.50mm |
| Полюса | 01~XXP |
| Серия | DG242V |
| Тип монтажа | THT |
| Стандарт | ASME Y14.5-2009 |
| Артикул | DG242V-7.5-XXP-1Y-00A(H) |
| Варианты цвета | Серый, Синий, Чёрный, Зелёный, Оранжевый, Красный, Прозрачный, Жёлтый, Белый |
| Сечение провода UL | 28~12AWG |
| Dimension 1 30 | 1.30mm |
| Dimension 3 20 | 3.20mm |
| Размер 5,00 | 5.00mm |
| Tolerance 0 80 | ±0.15 |
| Tolerance 3 20 | ±0.20 |
| Tolerance 5 00 | ±0.30 |
| Сечение провода IEC | 0.2~2.5mm2 |
| Dimension 14 00 | 14.00mm |
| Dimension 17 20 | 17.20mm |
| Ном. ток UL | 15A |
| Ном. напр. UL | 300V |
| Длина зачистки | 5~6mm |
| Номин. ток IEC | 17A |
| Ном. напр. IEC | 750V |
| Допуск 6–10 | ±0.30 |
| Dimension 4 00 tol | 4.00±0.30mm |
| Допуск 10–24 | ±0.50 |
| Допуск 24–30 | ±0.70 |
| Допуск 30–60 | ±1.00 |
| Dimension 15 38 ref | 15.38mm |
| Dimension 17 00 ref | 17.00mm |
| Допуск 60–100 | ±1.30 |
| Допуск, 100–150 | ±2 |
| Выдерживаемое напряжение | AC3000V/1Min |
| Раб. температура | -40°C~+105°C |
| Тип упаковки | Bulk (россыпь) |
| Dimension 7 50xN plus 0 3 | 7.50xN+0.3mm |
| Dimension 7 50x N minus 1 | 7.50x(N-1)mm |
| Описание (англ.) | PCB Spring Terminal Blocks |
| Dimension 7 50x N minus 1 plus 6 0 | 7.50x(N-1)+6.0mm |
