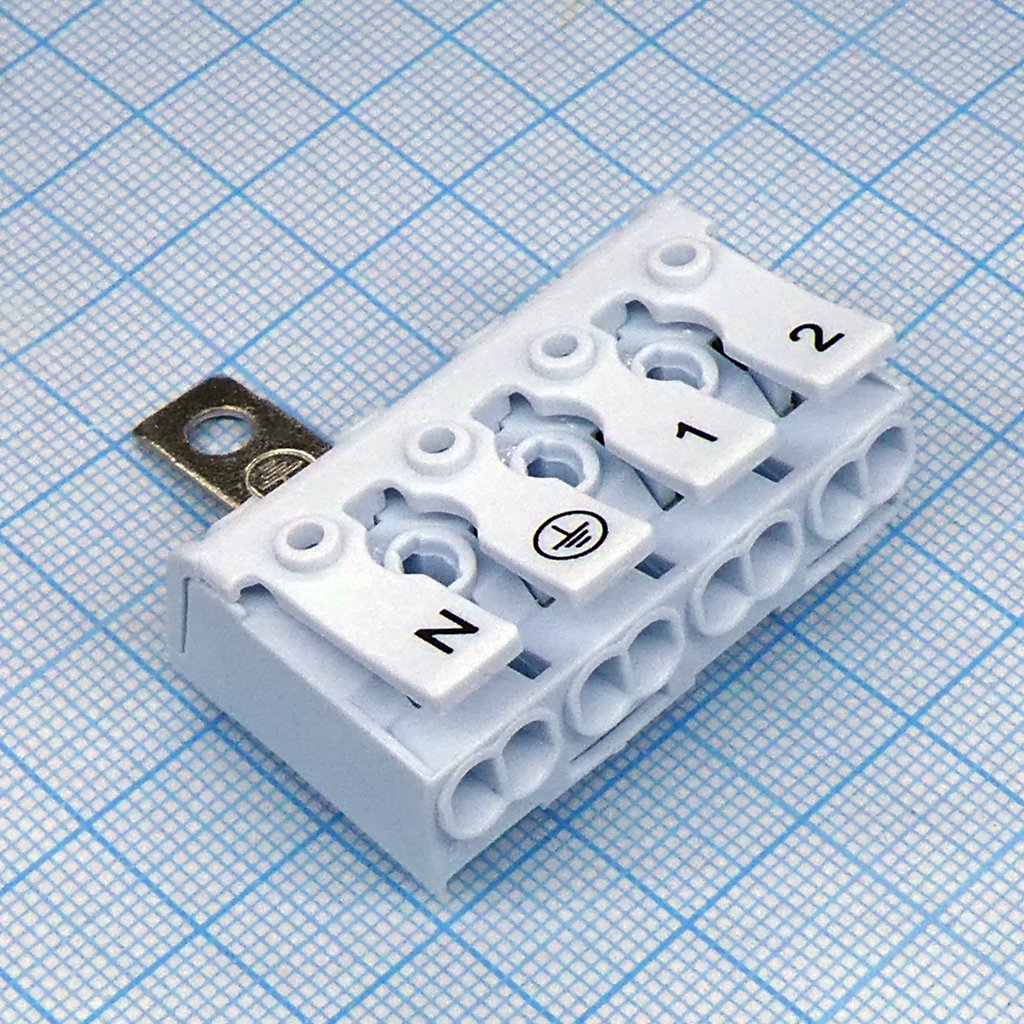

Клеммник DG238-10.0-04P-19-05A(H)
У поставщика
У поставщиков
820 шт.
Норм. уп.: 120
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт63,42 ₽
Сумма951,30 ₽
+ доплата 490,00 ₽
В наличии820 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 15 штюрлицам и ИП
от 19 — 62,20 ₽ (−2%)
Заказ со склада «Склад 13» с этой позицией — 951,30 ₽. До заказа без доплаты не хватает 16 348,70 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
15 шт · Склад 13 · 951,30 ₽
Описание
Клеммник Degson DG238-10.0-04P-19-05A(H) — это винтовой разъем для печатных плат с шагом 10,0 мм. Модель рассчитана на 4 полюса и оснащена боковым вводом провода, что удобно для компактного монтажа. Используется для надежного соединения силовых цепей в промышленной автоматике и распределительных устройствах.
Технические характеристики
| Серия | DG238 |
| Количество контактов | 4 |
| Шаг | 10.00mm |
| Монтаж | Выводной |
| Цвет | Зелёный |
| Полюса | 04P |
| Шкала | 1:1 |
| Ревизия | Rev.1.0 |
| Стандарт | IEC/UL |
| Толщина | 0.8 ±0.2mm |
| Выступ | Third Angle Projection |
| Артикул | DG238-10.0-04P-19-05A(H) |
| Допуск 2 | ±2 |
| Сечение провода UL | 22~12AWG |
| Размер 1,80 | 1.80mm |
| Размер 2,20 | 2.20mm |
| Размер 2,50 | 2.50mm |
| Размер 3,30 | 3.30mm |
| Dimension 4 20 | 4.20mm |
| Dimension 4 90 | 4.90mm |
| Допуск 0,15 | ±0.15 |
| Допуск 0–20 | ±0.20 |
| Допуск 0–30 | ±0.30 |
| Допуск 0–50 | ±0.50 |
| Tolerance 0 70 | ±0.70 |
| Допуск 1,00 | ±1.00 |
| Tolerance 1 30 | ±1.30 |
| Сечение провода IEC | 0.75~2.5mm2 |
| Dimension 03 40 | 03.40mm |
| Размер 10.00 | 10.00mm |
| Dimension 10 50 | 10.50mm |
| Dimension 11 60 | 11.60mm |
| Dimension 13 30 | 13.30mm |
| Dimension 14 89 | 14.89mm |
| Dimension 14 90 | 14.90mm |
| Dimension 23 80 | 23.80mm |
| Dimension 25 25 | 25.25mm |
| Соответствие RoHS | Да |
| Стандарт чертежа | ASME Y14.5-2009 |
| Ном. ток UL | 20A |
| Ном. напр. UL | 600V |
| Длина зачистки | 9~10mm |
| Допуск 0,1–10 | ±0.1/10 |
| Dimension 13 30 2 | 13.30mm |
| Формула размера | 3.50x(N-1)+9.80 |
| Номин. ток IEC | 24A |
| Ном. напр. IEC | 450V |
| Dimension 17 06 ref | 17.06mm Ref. |
| Выдерживаемое напряжение | AC2500V/1Min |
| Раб. температура | -40°C~+105°C |
| Dimension 10xN minus 1 | 10.0x(N-1) |
| Тип упаковки | Bulk (россыпь) |
