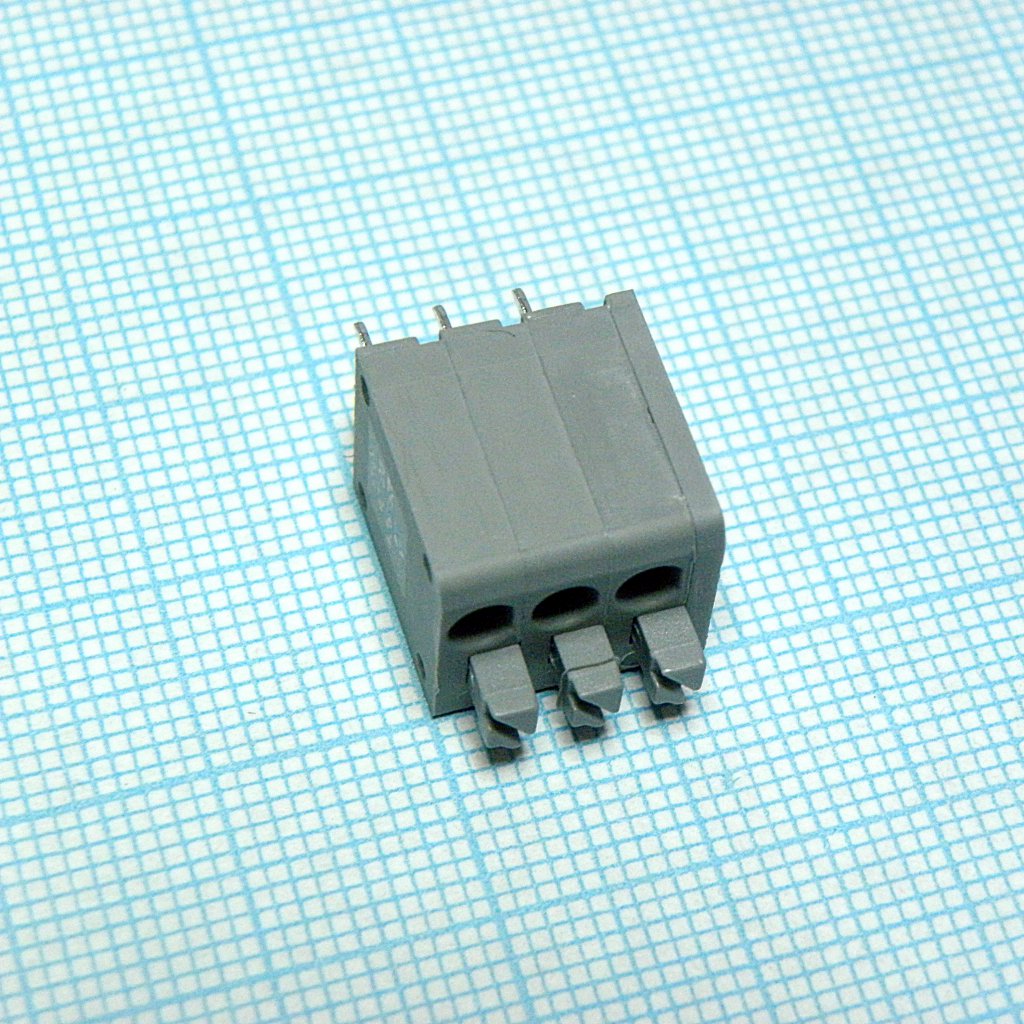

Нажимной безвинтовой клеммный блок 3 контакта. Зажим типа торцевой контакт. Серия DG236-3.81
У поставщика
ПроизводительDegson
У поставщиков
3 840 шт.
Норм. уп.: 1000
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт30,68 ₽
Сумма767,00 ₽
+ доплата 490,00 ₽
В наличии3 840 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 25 штюрлицам и ИП
от 109 — 28,15 ₽ (−8%)
Заказ со склада «Склад 13» с этой позицией — 767,00 ₽. До заказа без доплаты не хватает 16 533,00 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
25 шт · Склад 13 · 767,00 ₽
Описание
Нажимной безвинтовой клеммный блок Degson серии DG236-3.81 на 3 контакта. Зажим выполнен по типу торцевого контакта, шаг между выводами 3,81 мм. Компактный корпус подходит для пайки на печатную плату. Применяется в промышленной автоматике, системах управления и распределения сигналов.
Технические характеристики
| Шаг | 3.81mm |
| Полюса | 3 |
| Шкала | 1:1 |
| Title | CUSTOMER DRAWING |
| Единицы | MM (INCH) |
| Серия | DG236-3.81 |
| Ревизия | Rev.1.0 |
| Выступ | THIRD ANGLE PROJECTION |
| Ce standard | Да |
| Артикул | DG236-3.81-03P-11-00A(H) |
| Стандарт UL | Да |
| Стандарт IEC | Да |
| Производитель | NINGBO DEGSON ELECTRICAL CO., LTD |
| Стандарт VDE | Да |
| Варианты цвета | Серый, Синий, Чёрный, Зелёный, Оранжевый, Красный, Прозрачный, Жёлтый, Белый |
| Тип монтажа | THT |
| Допуск 0,6 | ±0.15 |
| Сечение провода UL | 20~16AWG |
| Номер чертежа | DG236-3.81-XXP-1Y-00A(H) |
| Стандартный цвет | Серый |
| Погрешность 6-10 | ±0.20 |
| Сечение провода IEC | 0.2~1.5mm2 |
| Ширина | 10.80mm |
| Соответствие RoHS | Да |
| Допуск 10–24 | ±0.30 |
| Допуск 24–30 | ±0.30 |
| Допуск 30–60 | ±0.50 |
| Высота | 16.95mm |
| Длина | 3.81x(N-1) |
| Ном. ток UL | 8A |
| Ном. напр. UL | 300V |
| Длина зачистки | 8-9mm |
| Допуск 0,1–10 | ±1.00 |
| Допуск 60–100 | ±0.50 |
| Номин. ток IEC | 10A |
| Ном. напр. IEC | 200V |
| Допуск 100–150 | ±0.70 |
| Tolerance 0 1 10 2 | ±1.30 |
| Tolerance 150 plus | +2* |
| Стандарт допуска | ASME Y14.5-2009 |
| Dimension pin pitch | 1.04mm |
| Ширина вывода | 0.80mm |
| Ширина корпуса | 5.00mm |
| Длина вывода | 3.50±0.3mm |
| Выдерживаемое напряжение | AC2000В/1мин |
| Высота корпуса | 2.55mm |
| Шаг выводов | 3.81mm |
| Раб. температура | -40°C~+105°C |
| Dimension pin diameter | ø1.20mm |
| Dimension pin thickness | 0.50mm |
| Тип упаковки | Bulk (россыпь) |
| Dimension pcb layout pitch | 3.81mm |
| Описание (англ.) | PCB Spring Terminal Blocks. Series DG236-3.81 |
| Dimension pcb layout pin pitch | 1.04mm |
| Dimension pcb layout pin width | 0.80mm |
| Dimension pcb layout body width | 5.00mm |
| Dimension pcb layout pin length | 3.50±0.3mm |
| Dimension pcb layout body height | 2.55mm |
| Dimension pcb layout pin spacing | 3.81x(N-1) |
| Dimension pcb layout pin diameter | ø1.20mm |
| Dimension pcb layout pin thickness | 0.50mm |
