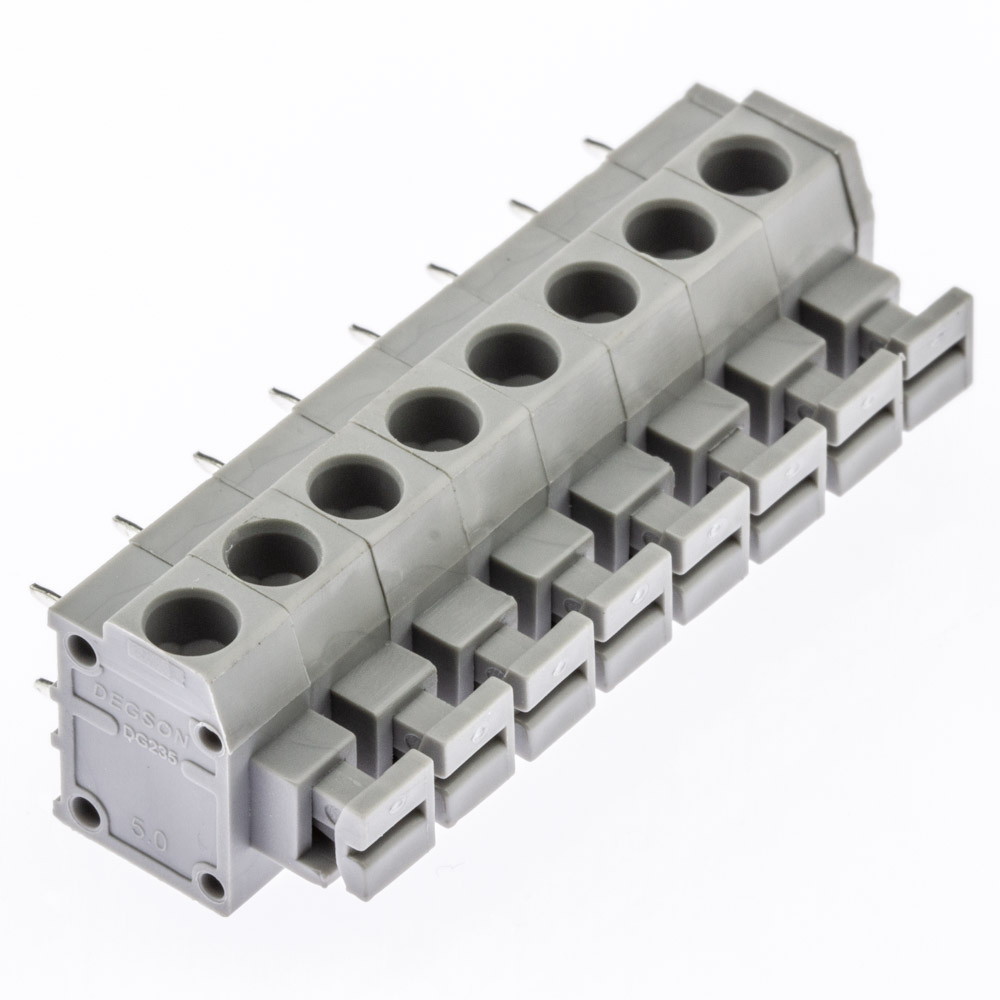

Клеммный блок DG235-5.0-08P-11-00Z(H)
У поставщика
У поставщиков
160 шт.
Норм. уп.: 360
Описание
Клеммный блок Degson DG235-5.0-08P-11-00Z(H) — это 8-контактный штыревой разъем для пайки в отверстия (THT) с шагом 5,0 мм. Рассчитан на ток до 5 А и напряжение до 300 В, корпус выполнен из прочного PA66 (UL94V-0). Подходит для подключения проводов сечением до 2,5 мм² в промышленной автоматике и системах управления.
Технические характеристики
| Количество контактов | 8 |
| Шаг, мм | 5.0 |
| Монтаж | Выводной |
| Материал корпуса | PA66, UL94V-0 |
| Тип компонента | Pin header terminal block |
| Материал крышки | PA66, UL94V-0 |
| Диапазон проводов AWG | 20~18 |
| Сечение провода мм2 | 0.2~1.5 (stranded), 2.5 (solid) |
| Материал кнопки | PA66, UL94V-0 |
| Материал пружины | Нержавеющая сталь |
| Число полюсов | 8 |
| Диаметр вывода | 1.20 |
| Общая ширина, мм | 15.50 |
| Общая высота, мм | 9.15 |
| Общая длина, мм | 41.5 |
| Импульсное напр., кВ | 4 |
| Ном. ток UL B | 5A |
| Номинальный ток UL, C | 5A |
| Ном. ток UL D | 5A |
| Номинальное напряжение UL, B | 300V |
| Номинальное напряжение UL, C | 150V |
| Номинальное напряжение UL D | 300V |
| Общие допуски | Refer to general tolerances table in datasheet |
| Материал штыревого разъема | Copper alloy, Sn plated |
| Pcb layout pitch mm | 5.0 |
| Длина зачистки (мм) | 10 |
| Rated current iec ii 2 | 17.5A |
| Rated voltage iec ii 2 | 630V |
| Rated current iec iii 2 | 17.5A |
| Rated current iec iii 3 | 17.5A |
| Rated voltage iec iii 2 | 320V |
| Rated voltage iec iii 3 | 250V |
| Диап. раб. темп. | -40~+105°C |
