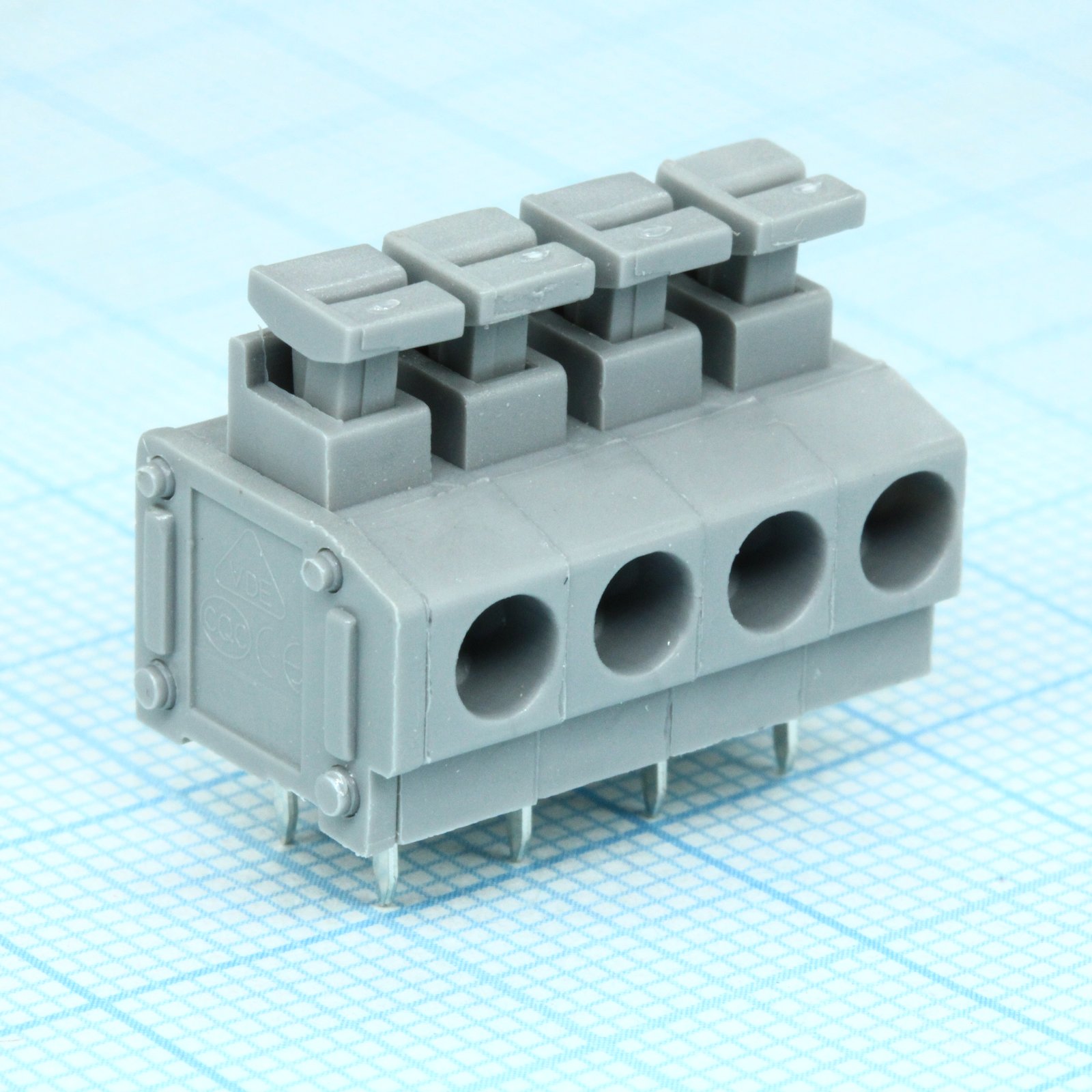

Нажимной безвинтовой клеммный блок 4 контакта. Зажим типа торцевой контакт. Серия DG235-5.0
У поставщика
ПроизводительDegson
У поставщиков
5 шт.
Норм. уп.: 720
Описание
Нажимной безвинтовой клеммный блок Degson серии DG235-5.0 на 4 контакта с торцевым зажимом. Шаг 5,0 мм, рассчитан на монтаж на печатную плату. Обеспечивает надежное соединение проводов без использования инструмента. Применяется в промышленной автоматике и распределительных устройствах.
Технические характеристики
| Шаг | 5.00mm |
| Полюса | 4 |
| Корпус | DG235-5.0 |
| Тип монтажа | THT |
| Стандарт | UL, EC |
| Размеры | 5.00x(N-1) mm length, 15.50mm ref, 5.00xN+1.50mm overall |
| Топология платы | 5.00x(N-1) mm, 5.00mm, 3.00mm, 2.90mm, Ø1.10mm |
| Допуски | ±0.15 to ±2 depending on dimension range |
| Одиночный шаг | 5.00mm |
| Варианты цвета | Серый, Синий, Чёрный, Зелёный, Оранжевый, Красный, Прозрачный, Жёлтый, Белый |
| Сечение провода UL | 20~18AWG |
| Соответствие RoHS | Да |
| Стандарт чертежа | ASME Y14.5-2009 |
| Rated current ec | 15A |
| Ном. ток UL | 5A |
| Rated voltage ec | 450V |
| Ном. напр. UL | 300V |
| Длина зачистки | 9~10mm |
| Pitch range nominal | 5.00mm |
| Wire range ec solid | 0.2~2.5mm2 |
| Выдерживаемое напряжение | AC2500V/1Min |
| Раб. температура | -40°C~+105°C |
| Wire range ec stranded | 0.2~1.5mm2 |
| Тип упаковки | Bulk (россыпь) |
| Описание (англ.) | PCB Universal screw terminal block. Series DG235-5.0 |
