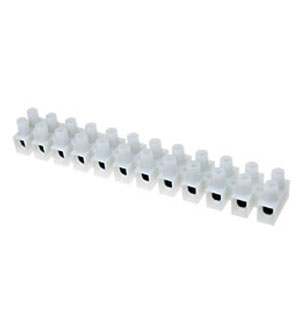

DG15HS, клеммная колодка 10мм2 300В 50А
У поставщика
ПроизводительDegson
У поставщиков
10 шт.
Норм. уп.: 10
Описание
Клеммная колонка Degson серии DG15HS для пайки в печатную плату. Шаг 15 мм, рассчитана на ток до 76 А (IEC) и напряжение до 750 В (IEC), сечение провода до 16 мм². Подходит для силовых цепей в промышленной автоматике и распределительных устройствах.
Технические характеристики
| Шаг | 15.00 mm |
| Серия | DG15HS |
| Тип монтажа | Through-hole (PCB mount) |
| Размер винта | M4 |
| Артикул | DG15HS-1.2-XXP-1Y-100A(H) |
| Диапазон полюсов | 02~12P |
| Варианты цвета | Серый, Синий, Чёрный, Зелёный, Оранжевый, Красный, Прозрачный, Жёлтый, Белый |
| Сечение провода UL | 12~10 AWG |
| Сечение провода IEC | 2.5~16 mm2 |
| Соответствие RoHS | Да |
| Момент затяжки, UL | 10.53 Lb.in |
| Ширина | 11.00 mm |
| Ном. ток UL | 30A |
| Ном. напр. UL | 300V |
| Длина зачистки | 8 mm |
| Момент затяжки, IEC | 1.2 N·m |
| Высота | 23.00 mm |
| Номин. ток IEC | 76A |
| Ном. напр. IEC | 750V |
| Выдерживаемое напряжение | AC3000V/1Min |
| Габаритная высота | 25.20 mm |
| Dimensions center to bottom | 13.05 mm |
| Диап. раб. темп. | -40°C~+105°C |
| Dimensions overall length formula | 15.00*(N-1)+9.80 mm |
