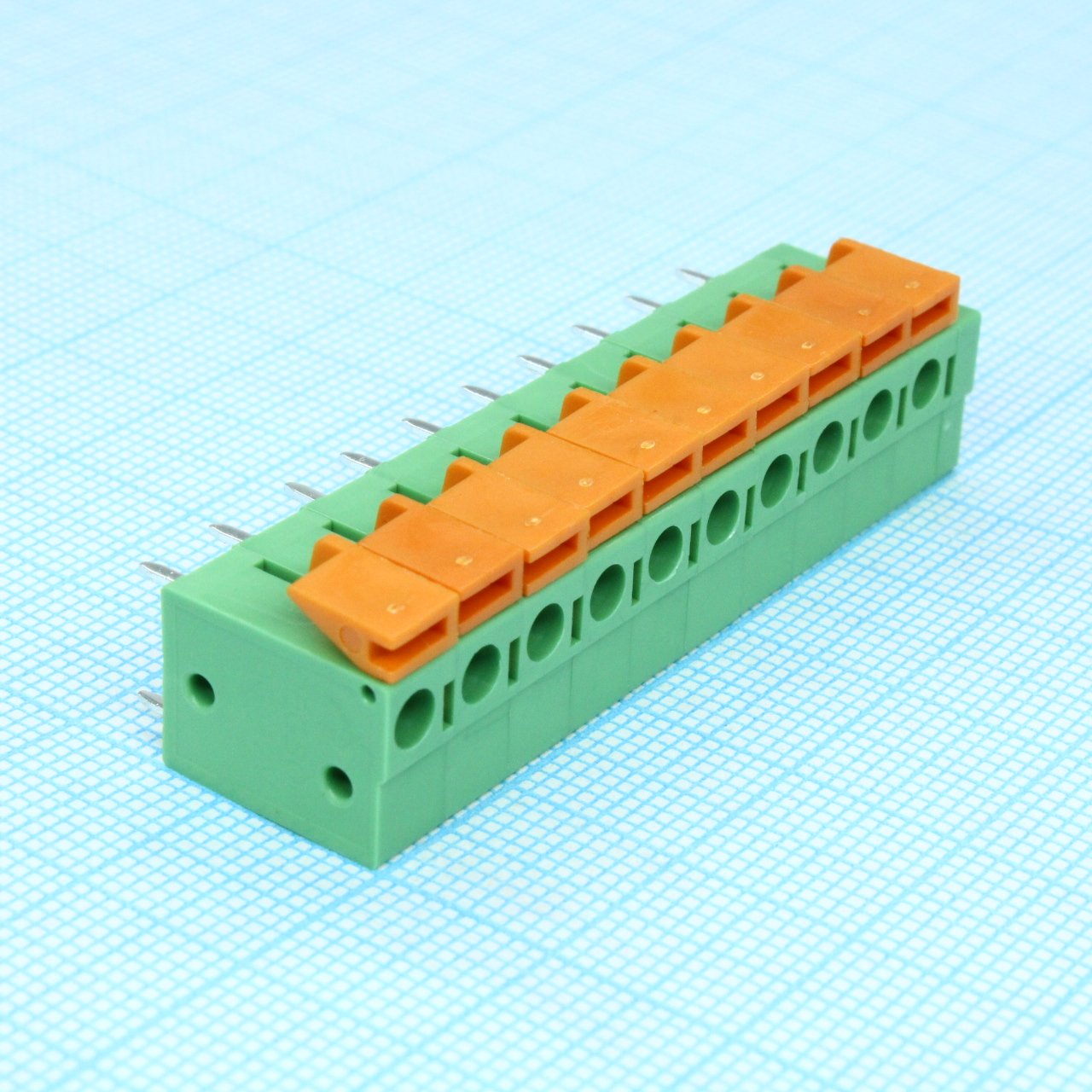

Нажимной безвинтовой клеммный блок 10 контактов. Зажим типа торцевой контакт. Серия DG142R-5.08
У поставщика
ПроизводительDegson
У поставщиков
1 220 шт.
Норм. уп.: 300
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт75,79 ₽
Сумма757,90 ₽
+ доплата 490,00 ₽
В наличии1 220 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 10 штюрлицам и ИП
от 27 — 70,21 ₽ (−7%)
Заказ со склада «Склад 13» с этой позицией — 757,90 ₽. До заказа без доплаты не хватает 16 542,10 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
10 шт · Склад 13 · 757,90 ₽
Описание
Клеммный блок Degson серии DG142R-5.08 с 10 контактами и нажимным безвинтовым зажимом. Рассчитан на шаг 5.08 мм, контакт выполнен по типу торцевого зажима для надежного соединения проводов. Подходит для монтажа в промышленной автоматике и распределительных щитах.
Технические характеристики
| Шаг | 5.08mm |
| Полюса | 10 |
| Шкала | 1:1 |
| Серия | DG142V-5.08 |
| Тип монтажа | THT |
| Ревизия | Rev.1.0 |
| Выступ | THIRD ANGLE PROJECTION |
| Описание | Нажимной безвинтовой клеммный блок 10 контактов |
| Артикул | DG142V-5.08-10P-14-00A(H) |
| Производитель | NINGBO DEGSON ELECTRICAL CO., LTD |
| Варианты цвета | Серый, Синий, Чёрный, Зелёный, Оранжевый, Красный, Прозрачный, Жёлтый, Белый |
| Справочный размер | 13.20mm |
| Размер 1,50 | 1.50mm |
| Размер 2,54 | 2.54mm |
| Размер 7,62 | 7.62mm |
| Номер чертежа | DG142V-5.08-XXP-1Y-00A(H) |
| Допуск 0–50 | ±0.15 |
| Допуск 1,00 | ±0.20 |
| Tolerance 1 50 | ±0.30 |
| Допуск 3–50 | ±0.3 |
| Tolerance 5 08 | ±0.3 |
| Tolerance 7 62 | ±0.3 |
| Диапазон проводов AWG | 22~16AWG |
| Сечение провода мм2 | 0.2~1.5mm2 |
| Dimension 01 40 | 01.40mm |
| Размер 14,10 | 14.10mm |
| Соответствие RoHS | Да |
| Допуск угла | ±2° |
| Ном. ток UL | 10A |
| Ном. напр. UL | 300V |
| Длина зачистки | 11mm |
| Номин. ток IEC | 15A |
| Ном. напр. IEC | 250V |
| Допуск 6–10 | ±0.30 |
| Стандарт размеров | ASME Y14.5-2009 |
| Допуск 10–24 | ±0.50 |
| Допуск 24–30 | ±0.50 |
| Допуск 30–60 | ±0.70 |
| Dimension formula 1 | 5.08X(N-1) |
| Dimension formula 2 | 5.08XN+2.54 |
| Допуск 60–100 | ±1.00 |
| Допуск, 100–150 | ±1.30 |
| Выдерживаемое напряжение | AC2000В/1мин |
| Раб. температура | -40°C~+105°C |
| Тип упаковки | Bulk (россыпь) |
